Заявление

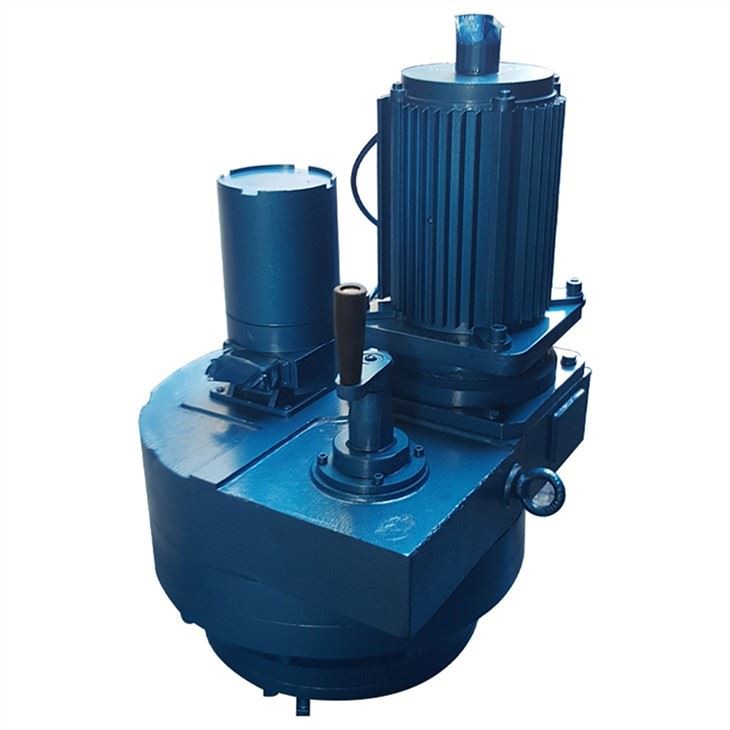

Электропривод ДКЖ, исполнительный блок в комбинированном приборе с электронным блоком типа ДДЗ, принимает сигналы от регулирующего блока (или компьютера) и автоматически управляет приводом до завершения
регулирующие задачи. Он широко применяется на электростанциях химической, нефтяной, металлургической, строительных материалов, теплоснабжения, водоподготовки и других отраслях промышленности.
Электропривод типа DKJ с различными электрическими манипуляторами позволяет обеспечить бесперебойное переключение «ручной-автоматический» системы регулирования для дистанционного ручного управления объектом, который необходимо своевременно регулировать.
Все датчики положения привода, производимые нашей компанией, используют новейшие сенсорные пакеты в соответствии с новейшими схемами иностранной компании.
Существенный параметр
ДКЖ,СКЖ,ZKJ — это сокращение от угла поворота. которые выражают различные функции управления и режимы установки, объединяются в следующие буквы | |
1 | Тип M означает срабатывание двухпозиционного модуля |
2 | D тип,Тип DY-JT означает срабатывание электронного (регулирующего) модуля |
3 | Тип Z означает прямое срабатывание; тип ZM означает двухпозиционное прямое срабатывание; Тип ZD означает электронный прямой монтаж. |
4 | Тип B означает взрывозащищенное срабатывание; тип BM означает взрывозащищенность on-otff; Тип BD означает электронный взрывозащищенный |
5 | Тип F означает срабатывание электронного (регулирующего) модуля. |
6 | Тип Y означает срабатывание электронного ((регулирующего) модуля |
7 | Тип EX означает взрывозащищенное исполнение или плавное срабатывание с цифровым дисплеем. |
8 | Тип CX означает сигнал обратной связи постоянного тока 4-20 мА с электрическим концевым выключателем хода |
9 | Наша компания может настроить в соответствии с требованиями заказчика |
Основные технические параметры
1. Входной сигнал: тип m 4-20 мА постоянного тока
2. Входной канал: 3
3. Сопротивление входного канала: Тип II 250 Ом
4. Выходной крутящий момент: см. таблицу выше.
5. Общее время в пути: см. таблицу выше.
6. Выходной сигнал: 4-20 мА постоянного тока, емкость под нагрузкой Меньше или равно 750 Ом
7. Предел основной ошибки: ± 2,5 процента
8. Мертвая зона: 0,5 процента -1,5 процента регулируется
9. Характеристика демпфирования: меньше или равно 3 полупериодам
10. Разница в доходах: меньше или равна 1,5 процента.
11. Напряжение источника питания: 220 В (±10 процентов, ±15 процентов), частота 50 Гц.
12. Температура рабочей среды: Привод: -10~ плюс 55 градусов или -25~ плюс 70 градусов; усилитель. 0~ плюс 50 градусов
13. Относительная влажность рабочей среды: Привод:
Меньше или равно 85 процентам (без коррозионно-активных веществ в окружающем воздухе)
Прямой монтаж
.
Цвет можно настроить
Живое приложение
100-процентная замена полевых электроприводов:
Та же модель
Тот же внешний вид
Такого же цвета
Та же внутренняя структура
Тот же размер установки
Более конкурентоспособные цены
Лучшее обслуживание
Технические характеристики и модели
Электропривод двухпозиционного типа ДКЖ-М
Тип | ДКД-201М 2100M | ДКД-310М 3100M | ДКД-410М 4100M | ДКД-510М 5100M |
Выходной крутящий момент (Нм) | 100 | 250 | 600 | 1600 |
Время (с) | 25 | |||
Вес (кг) | 30 | 45 | 75 | 125 |
Тип | ДКЖ- | ДКД-610М 6100M | ДКД-710М 7100M | ДКД-810М 8100M |
Выходной крутящий момент (Нм) | 2500 | 4000 | 6000 | 10000 |
Время (с) | 40 | 60 | 60 | 100 |
Вес (кг) | 130 | 175 | 230 | |
Все последующие модели электронного четвертьоборотного электропривода DKJ-D (DY-J) представлены в DY-J.
Тип | DY-J21 | DY-J31 | DY-J41 | DY-J51 | DY-J61A | DY-J61 | DY-J71 | DY-J81 |
Крутящий момент (Нм) | 100 | 250 | 600 | 1600 | 2500 | 4000 | 6000 | 10000 |
Время (с) | 25 | 40 | 60 | 90 | 90 | |||
Электропривод взрывозащищенного типа DKJ-B
Тип | ДКД-210М 2100M | ДКД-310М 3100M | ДКД-410М 4100M | ДКД-510М 5100M | ДКД-610М 6100M | ДКД-610М 6100M | ДКД-710М 7100M | ДКД-810М 8100M |
Выходной крутящий момент, Нм | 100 | 250 | 600 | 1600 | 2500 | 4000 | 6000 | 10000 |
Мотор
В соответствии с результатом сравнения мощность усиливается, чтобы контролировать, работает ли двигатель и направление вращения.
Маховик
Вне зависимости от того, отключен пульт или нет, его можно безопасно перевести в ручное состояние, а местный маховик можно раскачать.
Контроллер
В режиме аналогового ввода можно подключить контроллер D-типа (например, DFD-1002) для выполнения операции ручного/автоматического переключения. Клеммы 3-4 (т.е. SI) являются входными командами переключения режимов. Когда SI отключен, аналоговый вход принимается. Операция ввода количества; когда S1 закрыт, он принимает количество ручных переключателей.

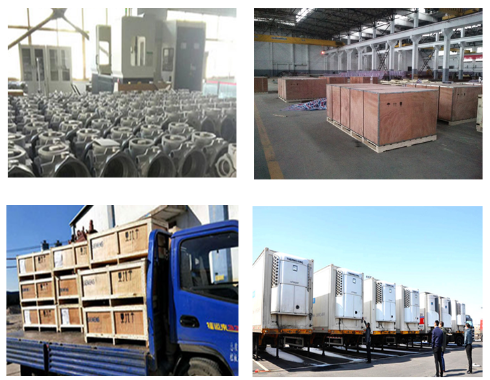

Упаковка и доставка
Стандарт упаковки для электроприводов: упаковка из деревянного ящика.
