Электрический привод клапана серии DZW/BA представляет собой комбинированный многооборотный электрический привод клапана.
Основные характеристики
Интеллектуальный модулирующий электрический привод типа Z может принимать сигнал регулировки 4~20 мА постоянного тока, предоставляемый системой DCS, и обеспечивать сигнал обратной связи по положению 4~20 мА постоянного тока и команду короткого импульсного сигнала 220 В; интеллектуальный электропривод двухпозиционного типа принимает предоставленную систему DCS. Открытие, закрытие, входной сигнал остановки и подача сигнала неисправности, (полностью закрыто, полностью открыто) сигнализация в рабочем положении (полностью открыто, полностью закрыто) открытие, закрытие клапана) обратная связь по состоянию и сигнал обратной связи 4 ~ 20 мА.
Основные характеристики
Особенности структуры продукта
Информация о продукте
Индикатор открытия
Индикатор открытия и регулятор хода представляют собой интегрированные конструкции, являющиеся общими частями всей серии. Входная шестерня приводится в движение первой шестерней счетчика. После замедления индикаторная пластина вращается в процессе открытия и закрытия клапана, указывая положение открытия или закрытия клапана. Вал потенциометра и индикаторная пластина вращаются синхронно для дистанционной индикации открытия, а угол между открытым положением и закрытым положением индикаторной пластины можно изменить, перемещая число оборотов для регулировки шестерни.
Контроллер хода
Контроллер хода использует принцип десятичного счетчика, который обеспечивает высокую точность управления. Общие детали для всей серии. Его принцип работы таков: пара больших и малых концевых шестерен в редукторе приводит в движение активную шестерню (Z=8), а затем приводит в действие регулятор хода. После того, как контроллер хода отрегулирован в соответствии с положением открытия и закрытия клапана, когда контроллер поворачивается в заданное положение с выходным валом, кулачок поворачивается на 90 градусов, заставляя микропереключатель срабатывать, отключая питание клапана. двигатель, и двигатель останавливается, чтобы реализовать ограничение хода электрического привода управления.

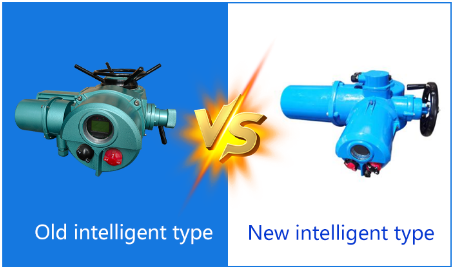

Сравнение продуктов
Старая интеллектуальная модель изготовлена из прочного и долговечного чугуна, а первое колесо установлено сверху. Новая интеллектуальная модель имеет алюминиевый корпус, красивый внешний вид, более высокий уровень защиты, боковое расположение первого колеса.
Параметр производительности

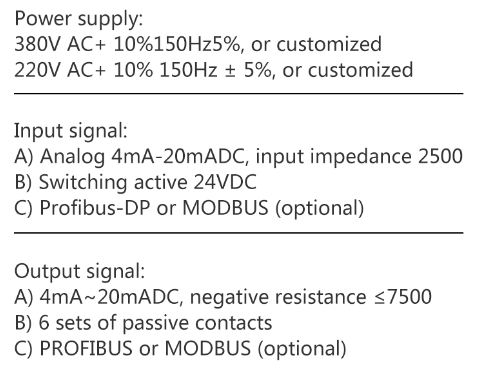

Технические параметры электропривода
