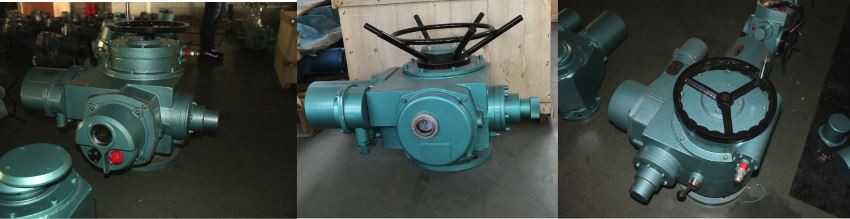

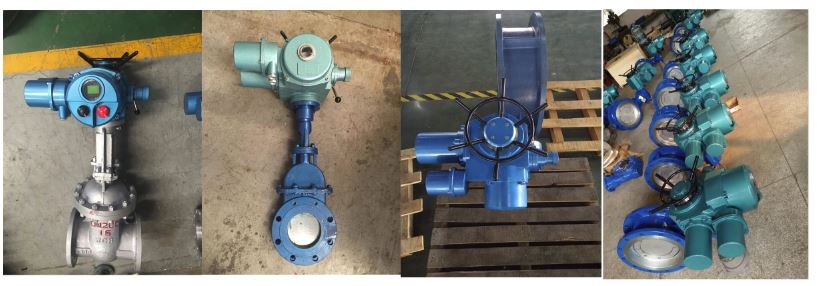

Привод многовращательного электрического клапана, известный как Z-тип, применим к клапанам для линейного движения диска, таким как задвижки, отсечная заслонка, задвижка, водяная задвижка и так далее. Этот продукт используется для открытия, закрытия или регулирования клапанов. Как важное исполнительные устройства клапанов в достижении дистанционного управления, централизованного управления и самоконтроля, он имеет характеристику полной функции, надежной работы, передовых систем управления, небольшого размера, легкого веса, простоты использования и обслуживания. Он широко используется в таких отраслях промышленности, как электроэнергетики, металлургия, нефтяная, химическая, бумагоделательная, очистка сточных вод и других.
Для многовитковых электроприводов существуют такие типы, как наружный тип, огнестойкий тип, интегрированный коммутационный тип, огнестойкий и интегрированный коммутационный тип, а также огнестойкий и интегрированный тип регулирования. Кроме того, его можно классифицировать как тип крутящего момента и тип тяги по типу соединения. Производительность этого продукта остается в соответствии с JB / T 8528-1997 Технические характеристики базовой версии электрических клапанных приводов.Его огнестойкие характеристики соответствуют GB3836.1-2010 Взрывоопасные среды - Часть 1: Оборудование - Общие требования, GB 3836.2-2010 Взрывопасные среды - Часть 2: Защита оборудования огнестойкими корпусами "d", и JB / T8529-1997 Технические характеристики взрывозащищенной версии электрических приводов клапанов. Его электрические характеристики соответствуют JB/T8529-1997 Технические характеристики взрывозащищенных электроклапанных приводов и GB/T 24922-2010 Технические характеристики взрывозащищенных электроклапанных приводов. Проверенный Китайским национальным центром надзора за качеством и испытаний взрывозащищенных электрических продуктов (CQST), этот продукт имеет сертификат соответствия прибора для взрывоопасных Atmosphere.As одобрен Главной администрацией по надзору за качеством, инспекции и карантину Китайской Народной Республики (AOSIO), мы получили национальное разрешение на промышленное производство.
Тип Вкл-Офф интегрированный тип Интеллектуальныйтип Взрывозащищенный тип
Тип элемента управления может быть настроен
Цвет cбыть настроенным
Тип крутящего момента Тип тяги
Тип подключения может бытьНастроить
Тип клапана может быть настроен
Общие технические параметры сервисной среды
1) Номинальное напряжение: трехфазный AC 380Специальный заказ: однофазный AC220V; трехфазный AC415V, 660V
2) Номинальная частота: 50 Гц
3) Управляющее напряжение: менее переменного тока 220 В; DC 60В
4) Температура окружающей среды: -20°С~ 60°С;
5) Средняя относительная влажность: менее 95% относительной влажности (+25°С);
6) Атмосферное давление: 80 кПа ~ 106 кПа;
7) Степень защиты: IP55, IP65, IP67
8) Взрывоопасная атмосфера ExdСм.БТ4;
9) Места без сильной вибрации и удара.
10) места, в местах, где отсутствуют коррозионные газы для повреждения металлов и изоляционных материалов;
11) Рабочая система: короткое время 10 минут (специальный заказ может длиться 15-60 минут)
Примечание: огнестойкие изделия делятся на dI и dII BT4, первый из которых наносится нанедобывающая рабочая поверхность шахты; последний из которых используется на заводах иприменяется к окружающей среде IIA и II B класса с взрывоопасными газовыми смесями в группеТ1~Т4.
Спецификация модели и основные параметры производительности
Эксплуатационные параметры электропривода
1. Направление маховика (ручки) Для направления вращения маховика (ручки) привода (обращенного к маховику) и выходного вала (обращенного к клапану вдоль оси выходного вала) направление по часовой стрелке выключено и направление против часовой стрелки включено. Направление должно быть обозначено на маховике (ручке).
2. Индикаторный механизм положения Во время функционирования электропривода, механизм индикации указывает ON/OFF и является регулируемым, что представляет собой фактическое отклонение положения привода в пределах ± диапазона 5%.
3. Переключение с ручным управлением и с механическим приводом Переключение привода с ручным управлением и с механическим приводом должно быть простым, гибким и надежным. Когда привод приводится в действие с электроприводом, маховик не может вращаться. Привод оснащен микропереключателем для переключения с ручным управлением и силовым приводом. Когда привод управляется вручную, его управляемая мощность может быть отключена, чтобы гарантировать безопасность оператора.
Структурный состав
Электроприводы серии Z состоят из двигателя, редуктора, контроллера крутящего момента, контроллера хода, открытияиндикатор, механизм переключения с ручным и механическим приводом, маховик и электрическая часть.Наружный тип герметизирован круглым детентом и уплотнительными кольцами; Тип огнестойкого защиты такой же, какнаружный тип в герметично-герметичной конструкции. Кроме того, огнеупорная конструкция поверхностидобавлен к приводу. Принцип его привода выглядит так, как показано на рисунке 3.
1. Двигатель; 2, 3. Шпорные шестерни; 4. Червячная втулка; 5. Червячное колесо; 6. Выходной вал; 7. Снаряжение для лица8. Шестерню хода; 9. Механизм управления ходом и регулируемый индикатор открытия; 10. Червячный вал;11. Верхнекольцевая канавка червя; 12. Кривошипный бросок; 13. Механизм управления крутящим моментом;14. Дисковая пружинная группа
Основные технические параметры
1. Диапазон рабочего напряжения: трехфазный: 380 В переменного тока. Диапазон: 340 В переменного тока ~ 420 В переменного тока;
2. Аналоговая обратная связь сигнала: DC4 ~ 20mA токовый сигнал, грузоподъемность ≤750Ω;
3. Мимический входной сигнал: DC4 ~ 20mA токовый сигнал, входное сопротивление ≥195Ω;
4. Обратная связь сигнала переключателя: три группы пассивных сигналов для релейных контактов (емкость 3-5А);
5. Дистанционная изоляция сигнала: оптоэлектронная изоляция составляет более 2000 В напряжения всплеска.
6. ЖК-меню китайского отображает рабочее состояние и советы по эксплуатации
Монтаж и демонтаж
1. Существуют беспринципные требования к установке формы этого электропривода, но двигатель находится в горизонтальном состоянии. Крышка электрического шкафа в горизонтальном или вертикальном состоянии является рекомендуемой формой установки, которую можно сделать для смазки, ввода в эксплуатацию, технического обслуживания и ручной эксплуатации;
2. Во время установки следует гарантировать, что есть пространство, необходимое обслуживающим инспектору для разборки различных компонентов.
3. Осевой зазор кастелированной муфты с клапаном не должен быть менее 1 ~ 2 мм;
4. Когда он используется для клапанов с подъемным штоком, следует проверить, соответствует ли расширение штанги клапана длине защитного клапана.
5. Когда требуется разборка, следует вручную повернуть маховик на несколько кругов сначала, а затем начать разборку в том состоянии, что клапан слегка открыт.
6. Перед установкой следует проверить, соответствуют ли технические параметры шильдика параметра среды установки.
7. Откройте распределительную коробку и открутите сходную гайку кабельного входа с помощью ключа, чтобы соединить кабель с клеммой в распределительной коробке прочно. После этого закройте крышку распределительной коробки и затяните зажимные винты.
Информация о заказе
1. Пожалуйста, напишите модель четко в выразительном методе модели. Крутящий момент, необходимый в открытом и близком направлениях, должен быть указан отдельно. В случае нет, товар должен быть поставлен в том виде, в который мы предоставляем.
2. Пожалуйста, четко напишите стандарты размера соединения, диаметр клапана-штока и его удлинение расширения. Если размер соединения не соответствует размеру соединения в данном Руководстве, пожалуйста, решите его, проконсультив с нами.
3. Вращение маховика по часовой стрелке означает закрытие клапана. Если это отличается от этого, просьба в обязательном порядке разъяснить это.
4. Резьба гаек клапанного типа типа, как правило, обработана пользователями. Мы резервируем только предварительно просверленное отверстие. Если они нуждаются в нашей обработке, пожалуйста, укажите размеры резьбы.
5. Мы можем предоставить электрические приводы других скоростей вращения по мере необходимости пользователя.
