Пневматическая пластина клапан бабочки
Маховик
Маховик является ключом к конструкции избыточности избыточности пневматических приводов. Его разумное использование может значительно повысить надежность системы. Во время работы необходимо строго соблюдаться процесс «Снятие давления → режим переключения → Для ключевых процессовых клапанов рекомендуется провести обучение операции по производству мощности и сформулировать планы на чрезвычайные ситуации.
1. Ручная работа (режим аварийного/технического обслуживания)
Описание функции: Когда пневматическая система не удается (например, прерывание источника воздуха, сбой соленоидного клапана), маховое колесо позволяет оператору непосредственно вручную управлять открытием и закрытием клапана, чтобы обеспечить непрерывность процесса или аварийного отсечения.
Метод работы: необходимо переключиться на ручной режим (некоторые модели требуют нажатия сцепления или отключения пневматического соединения) и привести к штоку клапана, поворачивая маховик.
Применимые сценарии: заводская аварийная отключение, управление клапаном клапана ключа во время обслуживания источника воздуха.
2. Тип маховика и рабочий режим
Молочное соединение с прямым подключением (прямое привод): Структура: Махо для механического соединения с стеблем клапана непосредственно без переключения пути воздуха.
Особенности: Структура проста, но внутреннее сопротивление пневматического привода (например, сила сброса пружины) должно быть преодолено во время работы, и может потребоваться большой крутящий момент.
Примечание. Перед работой необходимо подтвердить, что система была снижена, чтобы избежать повреждения компонентов во время работы нагрузки.
Обходной маховик (изоляция воздушной цепи):
Структура: оборудованная обходным клапаном, проход источника воздуха должен быть закрыт перед операцией, чтобы отключить соединение между приводом и источником воздуха.
Особенности: больше трудовой работы, высокая безопасность, подходящие для клапанов высокого давления или большого диаметра.
Шаги: Закройте источник газа → Откройте обходной клапан, чтобы освободить давление → Поверните маховик для работы.
3. Функция блокировки безопасности
Блокировка положения клапана: Молочное колесо часто оснащено механическим отверстием для блокировки или фиксирующим штифтом, что может закрепить клапан в определенном положении (например, полностью открытый/полностью закрытый), чтобы предотвратить неправильное выпечку.
Сценарий применения: убедитесь, что стабильность состояния клапана во время обслуживания оборудования и долгосрочных отключений.
4. Калибровка и отладка
Калибровка хода клапана: при установке или замене привода тонкая настройка клапана в среднем или экстремальном положении через маховик, который синхронизируется с ходом привода.
Калибровка обратной связи сигнала: отрегулируйте положение клапана в ручном режиме и калибруйте обратную связь сигнала 4-20 мА с позиционером.
Технические параметры
Пневматический клапан бабочки
Номинальный диаметр DN50-DN1200
Уровень давления PN10-PN40 (ANSI 150LB-300LB.
Материал корпуса клапана WCB, CF8, CF8M, дуплексная сталь и т. Д.
Материал уплотнения EPDM, NBR, PTFE, металлическое уплотнение
Давление источника воздуха 0,4-0,7 МПа
Применимая среда вода, пара, нефть, газ, твердые частицы
ФУНКЦИИ
Быстрый ответ
Пневматические привод, открытие и закрытие действий завершаются в течение 0,5-2 секунды, что отвечает потребностям автоматического контроля.
Высокая герметизация
Пневматические привод, открытие и закрытие действий завершаются в течение 0,5-2 секунды, что отвечает потребностям автоматического контроля.
Устойчивость к давлению и температуре
Материал корпуса клапана может быть чугуном, литой стали, нержавеющей стали и т. Д. Диапазон давления составляет PN10 -PN40, а применимая температура составляет -29 ° C ~ 200 ° C.
Легкий дизайн
Установка пластин не требует фланцев, экономного пространства и уменьшения нагрузки на систему трубопровода.
Обзор

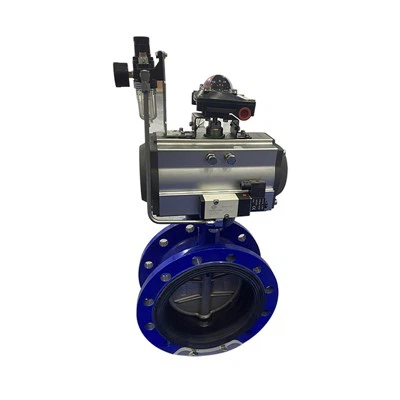

Пневматический клапан бабочки пластина - это промышленный клапан, управляемый пневматическим приводом. Он может быть быстро установлен в трубопроводе через подключение к пластине. Он широко используется в регулировании потока и контроле отрезок жидкости, газовой и пылевой среды. Он имеет компактную структуру, быстрое открытие и закрытие, надежное уплотнение, и является идеальным выбором для нефтехимической, электроэнергии, металлургии, очистки воды и других полей.
Состав продукта
Пневматический привод:
Необязательно однозначное (пружинное возвращение) или двойное действие (двунаправленное управление воздухом).
Стандартный позиционер и соленоидный клапан, поддержание входа сигнала 4-20 мА, для достижения точной регулировки открытия.
Подшипники и разъемы: подшипники с низким коэффициентом трения обеспечивают гибкое вращение, зажимные болты соответствуют стандартам ISO.
Пневматическая пластина клапан бабочки
Состоит из следующих компонентов основных компонентов для обеспечения эффективной и стабильной работы:
Корпус клапана: точное литье, упрощенная конструкция для снижения сопротивления средней, коррозионной стойкости, сопротивления высокого давления.
Клапанская пластина: структура диска, поверхность, покрытая резиной или политетрафторэтиленом (PTFE), для достижения двунаправленного герметизации.
Стебель клапана: высокопрочный материал из нержавеющей стали, антифруктура, анти-торсион, чтобы обеспечить длительный срок службы.
Зерновое кольцо: EPDM, NBR или флуоруббер материал, подходящий для различных условий среды.
Приложения
Пневматические пластины с мягким уплотнением широко используются в системах HVAC, водоочистных сооружениях, пищевых и фармацевтических производстве, химической промышленности и системах защиты окружающей среды для контроля потока жидкостей (включая жидкости, газы и твердые частицы) и регулировать поток.
