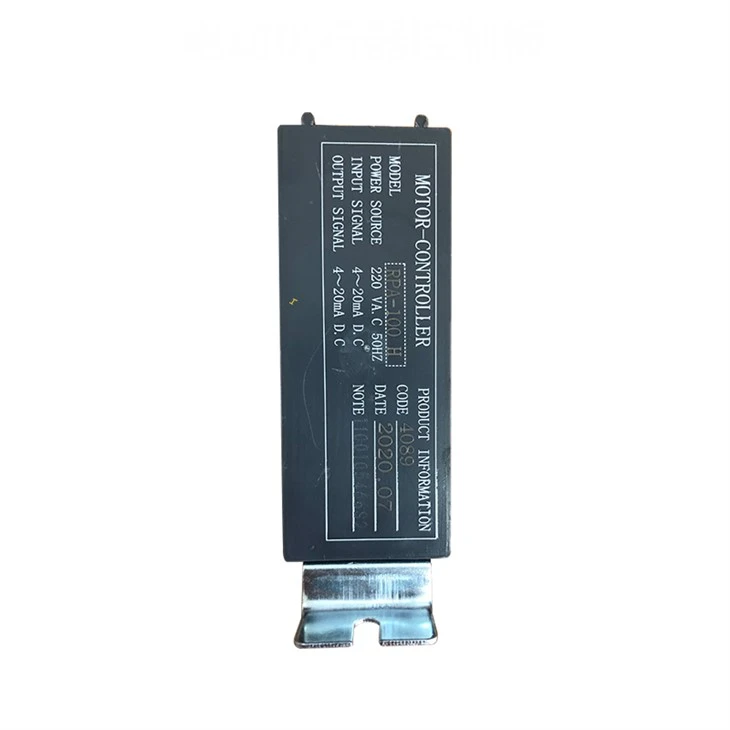

РПА-100
Технический параметр
Электронный привод серии 3810L использует однофазный источник питания переменного тока напряжением 220 В в качестве источника питания, получает управляющий сигнал (постоянный ток4-20мА или постоянный ток1-5В) от регулятора и реализует заданное линейное возвратно-поступательное движение. движение. Когда эта серия приводов используется в качестве привода регулирующего клапана, она имеет почти все функции преобразования действий, необходимые для самого регулирующего клапана, а также функцию сигнала открытия клапана и функцию ручного управления. Поэтому он используется в таких отраслях промышленности, как энергетика, металлургия, нефтехимия, легкая промышленность и защита окружающей среды. 2.2 Характеристики продукта Эта серия продуктов имеет следующие основные характеристики: привод оснащен встроенной сервосистемой, нет необходимости в дополнительном сервоусилителе, его нужно только подключить к источнику постоянного тока 4-20мА (или Сигнал постоянного тока1-5В) и однофазный источник питания переменного тока 220 В работают. Встроенные клеммы для подключения делают проводку чрезвычайно простой и удобной. Ключевой компонент привода, контроллер, использует усовершенствованные гибридные интегральные схемы и залит смолой. Он имеет коробчатую форму, небольшой размер и высокую надежность. Для определения количества позиций по обратной связи используется проводящий пластиковый потенциометр с разрешением<0.4% and extremely long life.
Меры предосторожности при установке модуля управления CPA
◆Пожалуйста, внимательно проверьте, нет ли каких-либо проблем с механическим заклиниванием в приводе и клапане между заменой и установкой модулей! Монтаж можно производить только после подтверждения отсутствия заеданий. Метод проверки: после отключения питания вручную поверните клапан, чтобы он полностью открылся, а затем полностью закрылся, чтобы убедиться в отсутствии заклинивания машины.
◆Перед заменой или установкой убедитесь, что переключатель состояния модуля правильный. (Переключатели состояния 2, 5 и 6 замкнуты, а 1, 3 и 4 отключены, что является правильным состоянием).
◆При подключении строго следуйте инструкциям по подключению модуля. Неправильная проводка строго запрещена!
◆Точно отрегулируйте нулевую точку и потенциометр хода (потенциометр регулировки чувствительности был установлен перед отправкой с завода. Нет необходимости настраивать его, если нет особых требований)
◆Точно отрегулируйте нулевую точку и потенциометр хода (потенциометр регулировки чувствительности был установлен перед отправкой с завода. Нет необходимости настраивать его, если нет особых требований)
◆Если в процессе отладки двигатель ползет или отслеживание обратной связи не работает, проверьте, не стареют ли оборудование и двигатель!
◆Если возникла неисправность, которую невозможно устранить, своевременно сообщите об этом продавцу!
инструкции по шагам отладки
Шаг 1: Сначала отключите электропитание
Шаг 2: Вручную встряхните клапан, чтобы он полностью открылся, а затем полностью закрылся, чтобы убедиться в отсутствии заклинивания машины;
Шаг 3. Следуйте инструкциям на этикетке модуля и правильно подключите;
Шаг 4: Включите источник сигнала и установите сигнал на 12 мА;
Шаг 5: Включите питание и отрегулируйте потенциометр хода так, чтобы привод находился примерно в положении открытия 50%;
Шаг 6: По сигналу 4 мА привод перемещается в направлении закрытия клапана. Отрегулируйте потенциометр нулевой точки так, чтобы клапан находился в полностью закрытом положении.
Шаг 7: Включите питание и отрегулируйте потенциометр хода так, чтобы привод находился примерно в положении открытия 50%;
Шаг 8: По сигналу 4 мА привод перемещается в направлении закрытия клапана. Отрегулируйте потенциометр нулевой точки так, чтобы клапан находился в полностью закрытом положении. Примечание. В этот момент концевой выключатель не следует нажимать.
Шаг 9: По сигналу 20 мА привод перемещается в направлении открытия клапана. Отрегулируйте потенциометр хода так, чтобы клапан находился в полностью открытом положении. Примечание. В этот момент концевой выключатель не следует нажимать.
Шаг 10: Постоянно подавайте сигналы, чтобы клапан мог правильно открываться и закрываться. Отладка окончена.
