Панель управления
Характеристики продукта
(1) Входной сигнал: 4-20м А Импеданс 250 Ом
(2) Мертвая зона:0.3~ 3 % Плавная регулировка.
(3) Входной проход: один для аналогового токового входа и один для двухпозиционного входа.
(4) Выходной сигнал: 4 20м А, полное сопротивление постоянного тока Меньше или равно 500
(5) Входной проход и выходной проход изолированы.
(6) Основная погрешность: Меньше или равна ± 1,5 %.
(7) Отклонение Меньше или равно 1 %.
(8) Характеристика демпфирования: отсутствие колебаний (нулевые периодические колебания).
(9) Уровень защиты: IP67.
(10) Рабочая среда: Температура: -25 градусов ±70 градусов, влажность Меньше или равна 95 %.
(11) Электропитание: Однофазное: 220 В, 10 %, 50 Гц; Трехфазный: 380 В, 10 %, 50 Гц.
Местные рабочие переключатели в приводе можно использовать для электрического управления приводом.
1. Лицевая панель местного управления блока управления.
2. Ручное/переключение, ручка переключателя 2 (красная): Когда ручка переключателя заблокирована в автоматическом положении. Привод принимает непрерывный модулирующий сигнал станции управления. Когда ручка переключателя заблокирована в местном положении. Положение Локальное управление можно реализовать с помощью ручки 3 (синего цвета). Когда она зафиксирована в положении «выключено», привод перестает вращаться.
3. Ручка открытия и закрытия клапана 3 (синяя); когда левая ручка переключателя 2 (красная) заблокирована в местном положении, правая синяя ручка переключателя 3 поворачивается в открытое положение клапана для управления приводом для поворота в направлении открытия клапана или поворачивается в закрытое положение клапана положение для поворота привода в направлении закрытия клапана.
4. Стопорный штифт: он может блокировать ручку переключателя 2 (красную) в ручном или автоматическом положении. При необходимости можно добавить блокировку для защиты от несанкционированного доступа. Когда ручка зафиксирована в местном положении. Сигнал дистанционного автоматического управления не будет действовать. Когда он вернется в автоматическое положение, привод будет немедленно управляться сигналом дистанционного автоматического управления.
Схема подключения интегрального электропривода с пропорциональным модулированием.
Внутренняя проводка была выполнена до того, как приводы покинут завод, внешняя проводка для пользователя указана на рис.1.
Пожалуйста, отключите питание при подключении привода.
Рис.l схема внешнего подключения модели электропривода с интегральной пропорциональной модуляцией. Примечания.
1. Входной сигнал 4–20 мА.
2. Подайте импульсный сигнал с клемм 35-34,36-34 (в данном случае закоротите провод 34-39, а именно переключатель К5 находится в ручном положении)
3. Если функция местного управления не требуется, закоротите клеммы 7 и 8.
Изображения продуктов

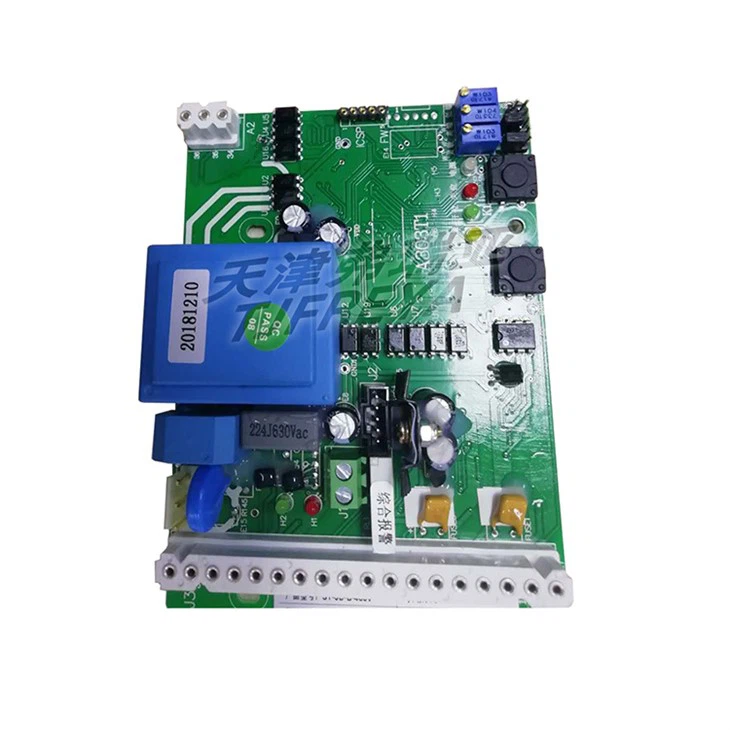

Плата управления и аксессуары
История компании
2014 г. Наша компания была зарегистрирована в арендном доме, одновременно был создан отдел внешней торговли.
2015 Адрес офиса был изменен на: Энергосберегающее здание города Чжунбэй. В этом году наша компания прошла 9000 сертификаций CE и других квалификационных сертификатов, а основными странами экспорта являются Юго-Восточная Азия, Паркистан, Вьетнам, Сингапур и Таиланд.
2016 Внешнеторговый бизнес постепенно увеличил экспорт в Южную Америку, Чили, Парагвай, Россию и другие страны одновременно на прежней основе.
2020 г. Наша компания самостоятельно разработала электропривод и получила патенты на полезную модель и патентные свидетельства на внешний вид. Внутренняя и внешняя торговля быстро росла, и отдел внутренней торговли был включен в список постоянных поставщиков для крупных предприятий, таких как Sinoma.Red Lion, Huaxin и т. д. Отдел внешней торговли был включен в список постоянных поставщиков для крупных предприятий, таких как как Sinoma.Red Lion и Huaxin и т. д. Отдел внешней торговли реализовал крупные проекты, такие как крупномасштабная очистка сточных вод.
2021 Годовой объем продаж электроприводов нашей компании приблизился к 2,000единицам. В то же время были выполнены следующие экспортные сертификаты: ROHS SILATEX и т. д., в том числе взрывозащищенная продукция также прошла сертификацию Национальный институт взрывозащиты. Основная продукция также прошла авторитетный контроль качества.
