Пульт управления
Электрическая плата панели управления CI2701 Электрический привод может формировать различные системы управления в соответствии с различными рабочими площадками. Часто используемая печатная плата включает в себя логическую панель управления, позиционную плату управления и оператора на месте и т. д. Кроме того, в особых прикладных ситуациях будут использоваться локальная плата управления шиной, плата управления временем и цифровое табло. Основными типами логической панели управления являются C12701, также называемая платой 2701. Это основная печатная плата INTEGRAL.POSIGAM+
Введение
Плата управления положением клапана GAMK (опционально) Плата управления положением клапана также называется позиционером. Обычно используемая модель — GAMK, мы обычно называем ее платой GAMK. Схема панели показана на рисунке 2. Эта плата подключена к материнской плате C12701. Позиционер используется для управления приводом в положение клапана, заданное входным сигналом. Панель конфигурации позиционера позволяет:
Дать команду локального позиционирования. Сделать позиционер совместимым с формой входного сигнала. Установить реакцию привода на потерю входного сигнала.
1. Настройки входного сигнала
Стандартный входной сигнал — 4-20 мА.
1.1 Работа при 0-20мА
входной сигнал
Переключатель 4
Переключатель 8
Установите переключатели 4 и 8 в положение B для работы при входном сигнале 0-20 мА
Выходной сигнал (индикация положения) также составляет 0-20 мА.
1.2.Работа при входном сигнале 0-10В
Переключатель 4
Переключатель 8
Переключатель 9
Переключатель 10
Переключатели 4, 8, 9 и 10 помещены в B для работы при сигнале 0-10V. Выходной сигнал составляет 0-20mA.

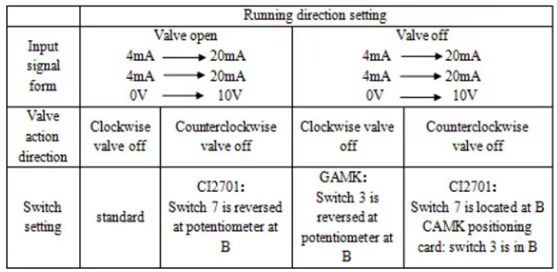

2. Установка направления движения
При стандартной настройке 4 мА соответствуют закрытию клапана, а 20 мА — полному открытию клапана.
Переключатель 3
Подключение потенциометра
Установите переключатель 3 в положение B.
Подключите потенциометр к GAMK в положении «POT STD» - «POT REV» так, чтобы 4 мА соответствовали полному открытию клапана, а 20 мА - закрытию клапана.
3. Настройка функции «Оставайся на месте» (удержание положения без сбоев) Под управлением входного сигнала 4-20 мА пластина клапана может удерживаться в безопасном положении при потере входного сигнала с помощью правильной настройки. При стандартных настройках привод остается в положении, в котором был потерян сигнал, когда теряется управляющий сигнал,
В совете ГАМК:
Переключатель 5
Переключатель 6
Переключатель 8
Установите переключатель 5 в положение B, чтобы привод был полностью открыт при потере входного сигнала.
Установите переключатель 6 в положение B, чтобы привод закрывался при потере входного сигнала.
Установите переключатель 8 в положение B, чтобы отключить функцию «Оставайся на месте».
Примечание: в случае входного сигнала 0-20мА или 0-10В функция «Оставаться на месте» не может быть использована, и переключатель 8 необходимо перевести в положение B, чтобы отключить эту функцию.
4. Регулировка мертвой зоны
Хотя настройки были сделаны на заводе, пользователь также может настроить с помощью потенциометра "DEAD BAND". Если вы хотите уменьшить мертвую зону, вам нужно повернуть его против часовой стрелки. Примечание: если мертвая зона слишком мала, привод будет колебаться. В общем случае, не допускается регулировка мертвой зоны.
5.Местная эксплуатация
Плата GAMK позволяет пользователю имитировать сигнал {{0}} мА на месте для проверки работоспособности привода. Ручка локального/дистанционного управления коммуникатора должна быть установлена в положение «дистанционно». На плате GAMK имеется селекторный переключатель, который можно выбрать из AUTO, 0%, MAN или 100%, которые представляют внешнее управление сигналом. 4 мА, 4 20 мА регулируемый, 20 мА и т. д. В положении «MAN» отрегулируйте потенциометр для имитации сигнала 4-20 мА.
AUTO:Управляется внешним сигналом {{0}}%:Внутренний сигнал0% (стандартно 4 мА) MAN:Внутренний сигнал можно регулировать от 0 до 100% 100%:Внутренний сигнал 100% (стандартно 20 мА)
6.0% регулировка Установите селекторный переключатель в положение 0%, чтобы позволить приводу получить команду закрытия клапана (4 мА). В этот момент привод должен иметь два состояния.
Случай 1: Привод начинает закрывать клапан и останавливается, не достигнув концевого выключателя положения закрытия клапана. Медленно вращайте потенциометр сигнала положения около механического индикатора положения привода. В этот момент привод снова начинает вращаться, останавливается после достижения концевого выключателя положения закрытия клапана, а светодиод все еще излучает свет. Вращайте потенциометр в противоположном направлении, пока красный светодиод не погаснет.
Случай 2: Привод начинает закрывать клапан и останавливается при достижении концевого выключателя положения закрытия клапана, но светодиод, указывающий на клапан, все еще горит.
В этот момент потенциометр привода пошагово вращается до тех пор, пока светодиод не погаснет.
7.100% настройка Установите селекторный переключатель в положение 100%, чтобы позволить приводу получить команду открытия клапана (20 мА). Для привода также есть два случая.
Случай 1: Привод начинает открывать клапан и останавливается, не достигнув концевого выключателя положения открытия клапана. Постепенно вращайте потенциометр "AD1100%" (регулировка 100%) по часовой стрелке, чтобы вращать привод до тех пор, пока не сработает выключатель хода открытия клапана. Затем медленно вращайте потенциометр в противоположном направлении, пока зеленый светодиод не погаснет.
Случай 2: Привод начинает открывать клапан и останавливается после достижения концевого выключателя открытого положения клапана, но зеленый свет все время мигает. Постепенно вращайте потенциометр "AD1100%" (регулировка 100%) против часовой стрелки, чтобы выключить зеленый светодиод.
