JDIDL-A SN JDIDL-A Плата позиционера AN
Специальная настройка для JDIDL-AN

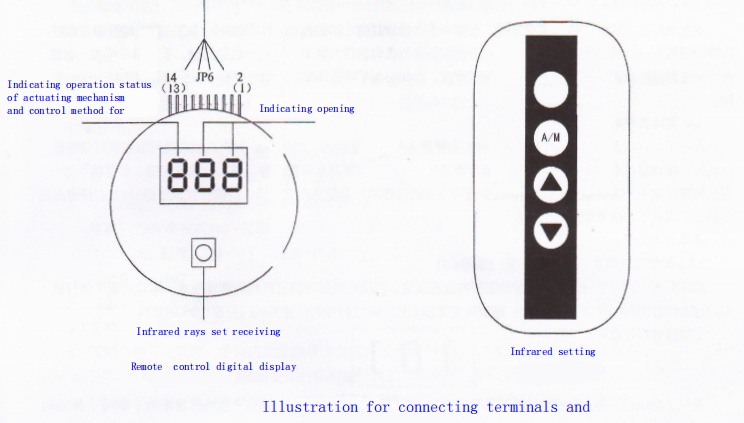

л. Работа на панели управления
2. Установите дисковый переключатель l на панели в положение «Ручной», при этом для обозначения состояния газоразрядной трубки будет отображаться буква «A», и установите дисковый переключатель 2 в положение «Вперед». Нажмите кнопку «Увеличение» или «Уменьшение» в режиме ручного управления, после чего исполнительный механизм будет работать нормально, в основном наблюдайте за направлением включения/выключения, направлением тока обратной связи и проверяйте, нормально ли работают концевые выключатели для полностью открытого и закрытого положения. в противном случае потребуется замена проводов.
3. Настройка 4-20мА: переведите исполнительный механизм в полностью закрытое положение, поверните потенциометр обратной связи, чтобы установить ток обратной связи 4 мА (никси-трубка в этот момент показывает «∩ 0»), и зафиксируйте потенциометр обратной связи.
4. Нажмите кнопку настройки, подождите, пока на газоразрядной трубке не отобразится «b- -», а затем нажмите кнопку настройки во второй раз, когда газоразрядная трубка покажет «0». Вручную переведите приводной механизм в полностью открытое положение (показывая «0» во время всего процесса), затем нажмите кнопку настройки в третий раз, и скоро индикаторная трубка отобразит «∩00», а затем установите { {5}}мА завершено. Введите управляющий сигнал 4-20мА, установите дисковый переключатель в положение «Авто», газоразрядная трубка показывает «А», затем можно реализовать автоматическое (дистанционное) управление.
5. Регулировка мертвой зоны (заводское значение составляет 1,5%, а диапазон регулировки составляет 0,5%-5%): мертвую зону можно отрегулировать, нажав кнопку «Уменьшение» после «Увеличение». Клавиша «, значение зоны увеличивается или уменьшается на 0.1% при каждом нажатии, и газоразрядная трубка одновременно указывает значение. Вернитесь к рабочему режиму через несколько секунд.
6. Движение вперед и назад Движение вперед было отрегулировано на заводе. В случае, если пользователю необходимо выполнить обратное действие, действуйте следующим образом: отрегулируйте действие вперед, затем установите дисковый переключатель в положение «Действие назад».
7. Используйте метод инфракрасного пульта дистанционного управления. Установив переключатель включения-выключения l на панели в положение «Авто», пульт дистанционного управления можно использовать для работы. Когда на пульте дистанционного управления установлен режим «Авто», можно выбрать режим «Ручной-Авто» для набора на панели управления. Примечание. Когда дисковый переключатель установлен в положение «Ручной», клавиша A/M теряет свою функцию и ею можно управлять только вручную. Если дисковый переключатель установлен в состояние «Авто», метод установки 4-20мА с помощью пульта дистанционного управления аналогичен описанным выше процедурам. Состояние «Ручной» было установлено для переключателя на заводе.
Неисправность: Установите дисковый переключатель на панели управления в положение «Авто», однако исполнительный механизм можно регулировать только вручную, а не автоматически.
Решение: Проверьте дисплей газоразрядной трубки и установите клавишу A/M на пульте дистанционного управления в положение «A», если состояние указано как «∩» (ручной).
