Электрический привод
Электропривод, также известный как электропривод. Это приводное устройство, которое может обеспечивать линейное или вращательное движение. Он использует какую-то движущую энергию и работает под каким-то управляющим сигналом.
Многооборотный электрический привод с интеллектуальной интеграцией может использоваться для управления различными клапанами, такими как задвижки, запорные клапаны, клапаны высокой температуры и высокого давления, водяные клапаны пароохладителя и другие поворотные клапаны с вращением на 0-360 градусов, а крутящий момент составляет 60-6000Нм. Взрывозащищенный класс: IP67.

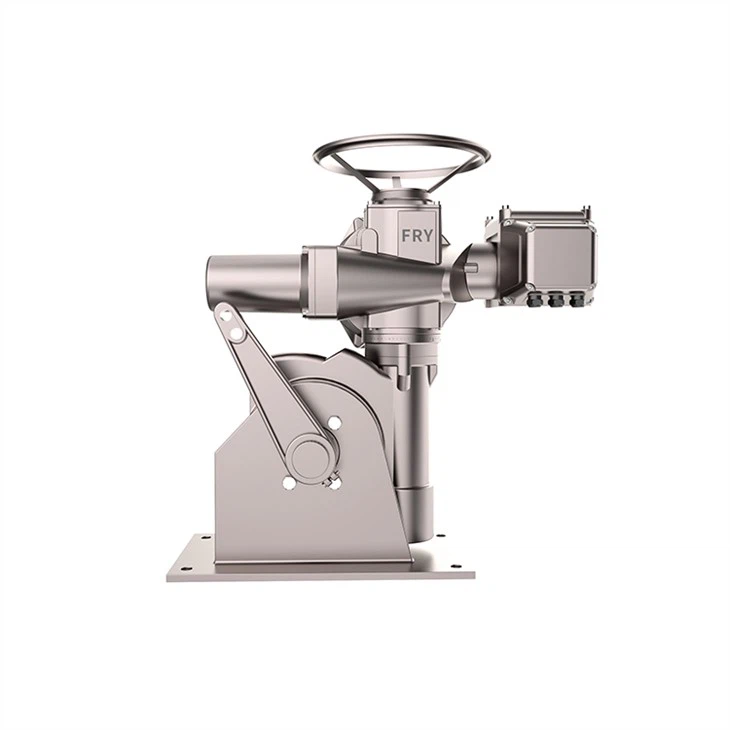

Электропривод с интеллектуальной интеграцией на четверть оборота может использоваться для управления различными клапанами с углом регулирования 0-90 градусов, а диапазон крутящего момента составляет: 35-10000 Нм. Он может использоваться для управления всеми четвертьоборотными клапанами, такими как: запорная заслонка дымохода, первичный и вторичный поток котла, боковой поток котла, регулятор входной и выходной заслонки подогревателя воздуха, дроссельная заслонка, шаровой кран, жалюзийный клапан, заслонка, пробковый клапан, откидной клапан и т. д. Класс взрывозащиты: IP67, IP68.
Четвертьоборотный большой крутящий момент=Многооборотный плюс редуктор
Таблица моделей четвертьоборотного привода серии ST plus RS
Это четвертьоборотный привод, подходящий для использования на шаровых кранах, поворотных затворах. запорные клапаны и т. д. Корпус изготовлен методом точного литья, а коробки передач имеют свежий рисунок и приятный внешний вид. Он передается червячной передачей и червяком, а также червячной передачей с самоблокировкой. Кроме того, благодаря использованию конического роликоподшипника коробка передач может работать более гибко и иметь более высокую эффективность. Гайка Ste может быть цельной или разделенной в соответствии с требованиями клиентов. Монтажный фланец соответствует стандарту ISO.5211. Степень защиты может быть IP65, для некоторых особых условий также может быть IP68.
Основные характеристики
◆ Привод ограничения и защиты положения клапана автоматически останавливается после перемещения в закрытое или открытое положение.
◆ Защита от мгновенного обратного хода Когда привод получает команду на движение в противоположном направлении, он автоматически добавляет временную задержку, чтобы предотвратить ненужный износ вала клапана и коробки передач.
◆ Power Brake Помогает повысить точность положения клапана.
◆ Отладка без доступа Настройка рабочих параметров, запрос состояния системы могут быть реализованы с помощью кнопок или инфракрасного контроллера, без необходимости открывать крышку электрической защиты, чтобы пыль, влага и другие опасные вещества из окружающей среды не могли попасть в привод и надежность электрического управления будет значительно улучшена.
◆ Самостоятельная адаптация мертвой зоны В режиме «Дистанционное автоматическое управление» не требуется никаких настроек или корректировки мертвой зоны, и система может, в зависимости от своего рабочего состояния, автоматически измерять, локализовать и точно определять значения мертвой зоны, обеспечивая вибрацию. свободная и высокоточная работа привода.
◆ Простая проводка Для проводки на приводе используется быстроразъемное соединение. Внешний провод подключается к штекеру, и привод можно снять, просто отключив штекер. Вилки являются водонепроницаемыми и, таким образом, предотвращают ошибки при повторном подключении во время технического обслуживания.
◆ Индикация состояния защиты от потери питания Конфигурируемый бистабильный релейный выходной контакт может использоваться для индикации различных состояний клапана (включая пределы открытия/закрытия, превышение крутящего момента, индикацию работы или целевое положение клапана и т. д.), которые не изменится, даже если система потеряет электропитание.
◆ Множественные элементы управления ① Управление полем Когда система работает в режиме «Управление полем» с помощью кнопки «Управление полем», кнопки «Открыть», «Закрыть» или «Инфракрасный контроллер» могут использоваться на месте для управления открытием, закрытием или остановки клапана. ② Дистанционное управление переключателем Управление переключателем имеет три входных клеммы, соответственно Открытие, Закрытие, Стоп/Удержание; Управление переключателем может реализовать управление «Hold» или «Inch» с помощью внешних цепей. ③ Дистанционное управление током (также известное как дистанционное автоматическое управление) Пользователи могут управлять работой привода с помощью электрического тока 4~20 мА постоянного тока, чтобы обеспечить точное позиционирование клапана. ④ Двухпроводное управление Привод обеспечивает двухпроводное питание. Он может реализовывать специальные элементы управления, такие как «Открыть по сигналу» и «Закрыть по сигналу».
◆ Раздельная структура шкафа управления
Отчет об испытании крутящего момента коробки передач
Тестовая осциллограмма
