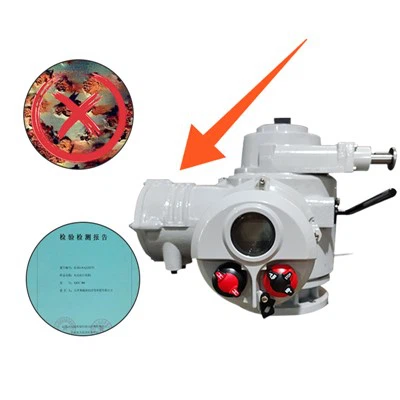

Электрический привод для системы вентиляции вентилятора

Электрический привод

Особенности продукта

1. Непрерывно отслеживать положение клапана в любое время, независимо от источника питания.

2. Поддерживать нормальную работу и доступность графического интерфейса, удаленного индикации и регистратора данных после потери мощности.

3. Смазка масляной ванны обеспечивает длительный срок службы и возможность установить в любом направлении.

4. Водонепроницаемая защита, которая не полагается на крышку клеммы и уплотнения интерфейса - конструкция двойного уплотнения, уровень защиты достигает IP68.

5. Независимые датчики положения крутящего момента и положения клапана используются для значительного повышения производительности безопасности.

6. Выбор удаленной ручной станции управления может реализовать удаленную конфигурацию и ввод в эксплуатацию с максимальным расстоянием до 100 метров.

7. Безопасное, независимое от моторного устройства из маховика, которое можно использовать в любое время.

8. Он предоставляет подробный анализ тенденций и диагностические данные для управления активами.

9. Обновите настройку и изменение параметров управления и индикации на сайте через Bluetooth Setter.

10. Экран может отображать информацию о состоянии клапана в режиме реального времени и привода.

11. Быстрая и безопасная ввода в эксплуатацию и конфигурацию без источника питания через неинвазивную внутреннюю безопасность Bluetooth Setter.

12. Съемная база тяга для легкой установки и технического обслуживания.

13. Взрывные варианты соответствуют различным международным стандартам.

Структура продукта

1. рушина

Прочное маховик обеспечивает надежную экстренную ручную работу в случае сбоя питания.

2. Оболочка

Высококачественная алюминиевая сплава скорлупа компактная и легкая. Он покрыт слоем защитного материала для адаптации к чрезвычайно суровым средам, и по мере необходимости доступны другие типы слоев.

3. Мотор

Низкая инерция и двигатель с высоким крутящим моментом позволяют двигателю быстро достигать пикового крутящего момента после запуска, и почти не существует движения, когда он не выходит из экскурсии. В моторной катушке встроен точный температурный переключатель, который не влияет окружающая температура окружающей среды и сохраняет двигатель в оптимальной тепловой пропускной способности. В то же время моторный вал и червь не зависят друг от друга для быстрой замены.

4. Червячное снаряжение

Цепь передачи передачи червя проста, с изысканной структурой и постоянной эффективностью передачи. Он имеет механическую функцию самополоски и не требует тормозов. Часть передачи заполнена длительным смазывающим маслом и может работать в течение длительного времени без технического обслуживания.

5. Двойной защелк дизайн

Двойная защелка конструкция обеспечивает подсолнечную клемму, которая отделена от контрольной комнаты и запечатана. Даже если крышка соединения открывается на месте, она может обеспечить изоляцию внутренней части привода от внешнего мира, чтобы влажность, пыль и опасные газы не могут войти во внутреннюю часть привода ни в малейшей степени, а внутренние компоненты полностью защищены.

6. Руководство по ручным/электрическому переключению

Ручной/электрический ручка коммутатора может быть безопасно работать в любое время. Нажав ручку с соответствующей силой, медленно поверните маховик, чтобы внутренняя сцепление задействовала передачу. Сцепление автоматически отключается, когда двигатель будет включен и в электрически заблокированном состоянии.

7. Система измерения выходного крутящего момента

Профессионально разработанная полезная система измерения мощности используется в качестве системы измерения выходного момента. Эта система разработана из знакомой технологии измерения электрической энергии и может получить точные и повторяемые значения измерения крутящего момента, которые не зависят от изменений частоты, напряжения и температуры.

8. Панель управления

ЖК-дисплей управления может обеспечить мгновенное, актуальное статус и положение клапана, с доступными китайскими и английскими языками, используя интуитивно понятную структуру меню для предоставления калибровки и диагностической информации, включая кривые крутящего момента, записи работы и разломы, статус двигателя, локальную информацию и данные оборудования и т. Д.

9. Кнопка

Кнопки локального управления «открыть»/«закрытие» и кнопки «Local»/«остановка»/«удаленные» режимы «Local»/«остановка»/«удаленные режимы» используют изолированные устройства с эффектом магнитного трансмиссионного зала, без каких-либо сквозных валов и хороших производительности герметизации, в то же время устраняя проблемы, которые могут быть вызваны неисправными и хрупкими переключателями тростника.

Приложения

Электрические клапаны

Дизайн функции

1. Удобная и безопасная конфигурация ввода в эксплуатацию

• Быстрая и безопасная конфигурация ввода в эксплуатацию, которая может быть выполнена без источника питания; Представлен многоязычный интерактивный дисплей для человеческих машин.

• Несвязанные настройки могут быть выполнены в любой среде

• Съемная база для легкой установки и обслуживания клапанов

• Работа, конфигурация и ввод в эксплуатацию через удаленную ручную станцию ​​управления с максимальным расстоянием 100 метров

• Привод с частичной разворотом обеспечивает функцию автоматического настройки предела

2. Технологический прогресс

• Позиция: последний запатентованный абсолютный энкодер. Энкодер принимает неконтактный дизайн и обладает избыточными и возможностями самоопределения. • Дисплей: Advanced Double-Layer Display предоставляет пользователям дисплей с большим характером клапана клапана.

• Крутящий момент: привод использует технологию измерения крутящего момента

• Управление: элементы управления, такие как Minebards или платы управления шиной, приводы и коммуникации Fieldbus, используйте систему внутренней связи на основе шины. Это не только уменьшает проводку и внутренние соединения, но и повышает надежность.

3. Надежность

• Расширенное измерение абсолютного положения для обнаружения непрерывного положения в реальном времени без власти

• Графический интерфейс, удаленная индикация и функция регистратора данных после потери основной мощности

• Пыльенный и водонепроницаемый и не полагается на крышку терминала и железу - структура двойного уплотнения, уровень защиты до IP68

• Независимый датчик положения крутящего момента и положения клапана

• Работа из маховика безопасна и всегда независимо от мотора

• Втулка приводного вала использует герметичные подшипники - без технического обслуживания

4. Управление активами

• Экран может отображать информацию в режиме реального времени клапанов и приводов

• Безопасная и надежная загрузка данных с помощью инструмента по существу безопасной настройке

• Обновление и настройка управления и индикации в поле с помощью инструмента настройки

• Совместим с цифровыми системами управления и мониторинга и других систем Fieldbus

• Подробный анализ трендов, диагностика и регистрация данных могут отображаться на экране или загружены с помощью инструмента «Настройки»

5. Оптимальное профилактическое обслуживание

• Приводы оснащены точным регистратором данных, которые могут обеспечить захват данных и анализ положения клапана.

6. Индикатор питания источника питания

• Из -за использования абсолютного энкодера не требуется батарея дисплея для определения и отслеживания положения клапана. Все настройки безопасны даже без мощности.

7. Безопасная ручная операция

8. Удаленное поле

• Используйте стандартный кабель данных, максимальное расстояние от привода составляет 100 метров

• Он может быть установлен на стене или кронштейне

• Приводятся в действие подключенным приводом

• Дополнительный взрыв защищенного типа

• Защитный класс IP68

• Структура двойного уплотнения

• Простая настройка

• Записи данных привода могут отображаться и загружать локально

9. Температурная защита

• Чтобы предотвратить перегрев двигателя, мы оборудовали обмотку двигателя с датчиком температуры, чтобы непосредственно ощутить температуру двигателя и подключить ее к цепи управления приводом.

10. Автоматический самодиагностика

11. Мгновенная защита отмены

12. Фазовая синхронизация

13. Защита от блокировки клапана

14. Конфигурируемый основной интерфейс

• Информация и статус положения клапана

• Информация о положении клапана и значение крутящего момента (цифровой)

• Информация о положении клапана и значение крутящего момента (аналоговое изображение)

• Информация о положении клапана и командную информацию (цифровое или аналоговое изображение)

Протокол связи

Электрический привод поддерживает Profibus DP и имеет следующие функции:

Поддержка PROFIBUS DP-V0.dp-V1.dp-V2 Функциональный уровень

Высокоскоростной обмен данными (до 1,5 Мбит/с - соответствует abpx . 0.3 MS/Actuator)

Длина кабеля составляет около 10 км (длина между двумя приводами составляет около 1200 м)

Можно прикрепить около 126 устройств

Избыточная линейная топология как вариант

Для Profibus DP основная топология - через структуру дерева сегмента RS485, как показано на рисунке:

Электрический привод поддерживает Modbus RTU и имеет следующие функции:

Быстрый обмен данными (до 115 кбит/с - соответствует abpx . 30 MS/Actuator)

Длина кабеля достигает приблизительно 10 км (1200 м без промежуточного реле между двумя приводами)

Можно прикрепить около 247 устройств

Избыточная линейная топология как вариант

Для Modbus RTU основная топология - через структуру дерева сегмента RS485, так же, как Profibus dp.

Протокол связи HART принимает принцип клавиши сдвига частоты (Keying Cleving Cleaging, FSK), который основан на стандарте связи Bell 202. Цифровые сигналы представлены двумя частотами: 1200 Гц представляет логику «1», а 2200 Гц представляет логику «0». Поскольку средний компонент частотного сигнала равен нулю во время связи, он не повлияет на передачу аналоговых сигналов. Следовательно, синусоидальные волны этих двух частот могут быть наложены на аналоговый сигнал DC4 ~ 20 мА и передаются одновременно. Таким образом, можно использовать не только аналоговый сигнал DC4-20MA, но и тот же кабель может использоваться для реализации двусторонней мульти-информационной передачи с помощью цифровых сигналов, таким образом, имея такие функции, как изменение диапазона, время демпфирования, параметры PID и т. Д., Которые могут повысить качество работы и эффективность управления системой.

Дисплей продукта

Технические параметры

Параметры производительности привода Fryt (трехфазная 380 В 50 Гц)

Параметры производительности привода Fryt (однофазная 220 В 50 Гц)

РАЗМЕРЫ

Fryt Direct монтировано

Fryt Foot-Plate монтирована

Размеры Fryt (прямой установка)

Фрит размеры (установленная на ногах)

Фрит Фланец размеры
