Переверенный электрический привод
Структурные характеристики и объем применения
361 0 r Электронные электрические приводы серии работают с помощью источника питания AC 220 В 4-20 ma d. с компьютера, регулятора или оператора. C. или 1-5 Vd. C. Управляющий сигнал. Для запуска полностью электронного привода у машины есть сервопривода, нет необходимости в дополнительном сервоприборнике, ключевые компоненты контроллера с использованием расширенной гибридной интегрированной цепи и отверждения литья смолы после стареющей обработки, высокой надежности, защищенной от влаги, амортизации, используя базовый способ установки, позиция Zero Point of Crank может определить. Кроме того, привод имеет три функции защиты: защита от перегрузки, защита температуры и защита переключателя крутящего момента, что имеет высокую точность управления и высокую надежность, модель полезности может быть объединена с различными механизмами регулирования квартала, чтобы сформировать электрический клапан регулирования четвертиворота.
Особенности и преимущества
Выходной момент и грузоподъемность
Номинальный выходной крутящий момент составляет 200 н · м, что подходит для клапанов средней и высокой нагрузки четвертьчатки (таких как клапаны бабочек и ламперов) и соответствует требованиям промышленной прочности.
Экологическая адаптивность
· Диапазон рабочей температуры -10 C ~ +60 C, оценка защиты до IP67 (обычный тип) или ex diibt4 (взрыв-защитный тип), подходит для коррозийного, пыльного и опасного среды.
Быстрый ответ и совместимость
Поддержка с открытой стороной\/замкнутым боковым ограничением, адаптируется к стандартному интерфейсу фланка ISO 5211 и может беспрепятственно подключаться к DCS, PLC и другим системам управления
Технические параметры
Выходной крутящий момент: 200N · м
Рабочая температура: -10 c ~ +60 c;
Оценка защиты: IP67 (обычный тип) ex diibt4 (тип взрыва)
Электрическая производительность: сопротивление изоляции больше или равна 50 мОм;
Линия сигналов и конструкция изоляции линии электроэнергии, запечатанный пламен
Интерфейс установки: установленная на ногах фиксированная, подходит для стандартного интерфейса фланца ISO 5211

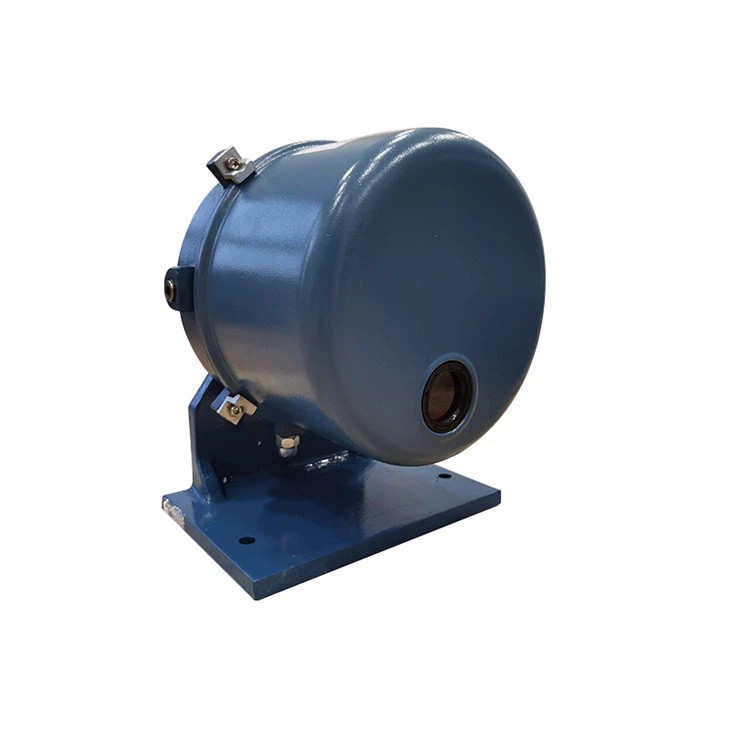

Дисплей продукта
Технические параметры
|
Категория |
Модель |
Выходной крутящий момент NM |
Время действия S\/90º |
Угол вращения |
|
Нормальный тип |
361rsa -02 |
20 |
8.5 |
90 градусов |
|
361rsa -05 |
50 |
17 |
||
|
361rsb -10 |
100 |
18 |
||
|
361rsb -20 |
200 |
36 |
||
|
361rsc -30 |
300 |
24 |
||
|
361rsc -50 |
500 |
42 |
||
|
361rsc -60 |
600 |
48 |
||
|
361rsd -100 |
1000 |
30 |
||
|
361rsd -150 |
1500 |
42 |
||
|
Взрыв-защитник типа |
361rxb -10 |
100 |
18 |
|
|
361rxb -20 |
200 |
36 |
Индикатор производительности
|
|
Значение индикатора |
|
Базовая ошибка% |
±1.0 |
|
Разница в возврате% |
1.0 |
|
Мертвая зона% |
{{0}}. 8 ~ 1. 0 может приспособиться к 0.4 |
|
Разрешение% |
<0.4 |
|
Отрегулируйте диапазон |
Ноль ± 25%, угол вращения 20% ~ 100% |
Компонент
Приложения
Обычный тип: неэкспозиционные сцены, такие как химическая промышленность, энергия и защита окружающей среды, подходящие для клапанов бабочек, вентиляционных клапанов и коррозийных средних клапанов.
Взрыв-защищенный тип. В нейплалось и взрывоопасном среде, таких как нефтяное и природное газ, рекомендуется соответствовать политетрафторуэтилен-клапанам или регулирующими клапанами с высокой нагрузкой.
