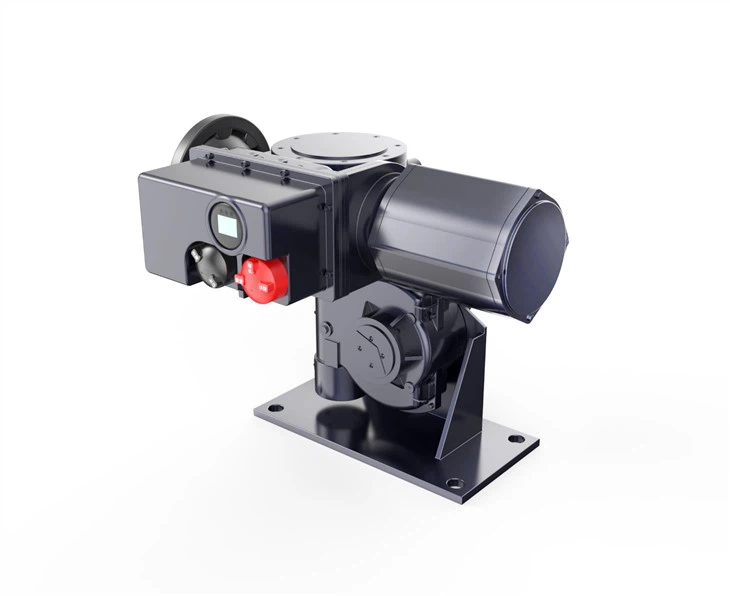

Неинвазивный тип - продукт нашей компании, разработанный на основе цифровых продуктов. Сигнал переключателя количества (пассивный сухой контакт, активный 24 В, активный 220 В, переключаемое поддержание толчкового режима), отправляемый такими контроллерами, как ПЛК в системе DCS, может быть получен или аналоговый количественный сигнал (DC4 ～ 20 мА 、 0 ～ 10 В и т. электрический привод также может приводиться в действие через контактор или твердотельное реле. DC4 ～ 20 мА ток обратной связи и четыре контакта реле (положение включения, положение выключения, дистанционное управление, сигнализация неисправности). Модуль объединяет блок сервоуправления, блок жидкокристаллического дисплея, ручку управления и другие блоки. Этот продукт прост в эксплуатации и идеально подходит для защиты, а также является лучшим выбором для переосмысления высококачественного, простого и интеллектуального продукта.

Описание привода

Тип	Крутящий момент	Напряжение	Скорость	Метод установки	Контроль метод	Специальный функция	Кодовое описание каждой части
OA	Выходной крутящий момент						Рабочий крутящий момент, цифровое представление, единица: Нм
В ВИДЕ		K					Однофазный 220 В переменного тока 50 Гц
BS		F					Трехфазный 380 В переменного тока 50 Гц
А + РС		Источник питания					Расчетное время в пути (90 °), цифровое представление, единица: S
Б + РС			Время в пути	H			Установка подножки
				Z			Непосредственно монтируемая установка
				Метод контроля	G		Стандартный интеграционный proportплавное регулирование, 4-20 мА
					Y		Reуправление сучком, двухпозиционный вход
					N		Интеллектуальный, вход 4-20 мА
					C		Основная линия
					Метод контроля	P	При работе машины
						Бывший	Взрывобезопасный
						----T	Специальные требования:высокая, низкая температура, рабочее напряжение, размер, ход и т. д..

Примечание: 1.Электрический привод, требуемый специальной технологией, долженпишите четко и конкретно по порядку.

2. Когда модель + RS100 / K30HGP представляет собой + RS, рабочий крутящий момент составляет 1000 Нм,однофазный источник питания, все время в пути 30 секунд, и fустановка oot-plate с интеграцией пропорционального модулятора с местнымпропорциональный модулятин операции с локальной операцией

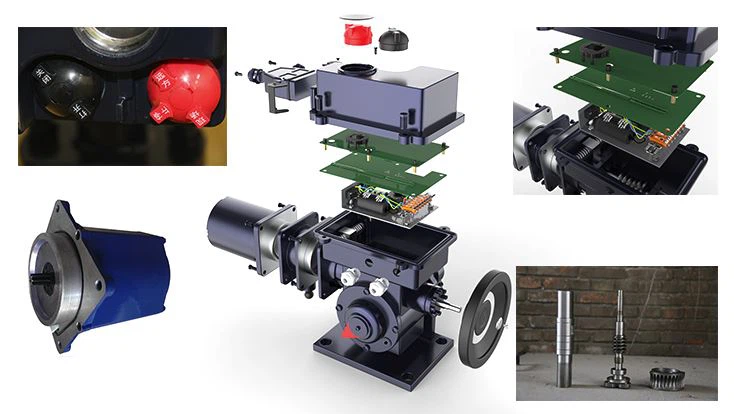

Детали привода

1. локальная родная функция работы

2. функция защиты от превышения крутящего момента

3. специальный серводвигатель

4.Тепловая защита двигателя

5. механизм контроля хода

6. индикатор позиционера

7. динамическое торможение

SD_10

Инструкция по эксплуатации

1. Инструкция по работе с ручкой

Красная ручка - это ручка режима и может переключаться между полевым / остановочным / удаленным местом; или в состоянии настройки меню сохраняется (переключение из положения остановки в положение поля) и закрывается (переключение из положения остановки в положение расстояния). Черная ручка - это ручка управления, и ее можно открывать или закрывать в полевом режиме, либо устанавливается настройка сложения-вычитания в состоянии настройки. Когда ручка работает в поле. Режим толчкования поля показывает кратковременное функционирование. -term, когда эффективное время действия ручки управления превышает три секунды, в области аварийной сигнализации будет отображаться «bc», что означает автоматический переход в режим удержания поля. Переключите ручку управления в обратном направлении или переключите ручку режима в положение остановки, а именно, действие прекращается.

2. Инструкция по эксплуатации пульта дистанционного управления (пульт дистанционного управления является дополнительной частью, при необходимости, пожалуйста, укажите это при заказе)

Находясь в полевом режиме, нажмите «Открыть» и выполните режим удержания для открытия клапана, нажмите «Закрыть» и выполните режим удержания для закрытия клапана, нажмите «Стоп», чтобы остановить движение. Находясь в полевом режиме, непрерывно трижды нажмите «Вверх» и войдите в состояние калибровки положения включения, «Открыть», «Закрыть» и «Стоп» можно управлять включением, выключением и остановкой электропривод, «Enter» используется для сохранения хода, «Stop» - для возврата.

Находясь в полевом режиме, нажмите и удерживайте кнопку «Вниз» три раза и войдите в состояние калибровки положения выключения, остальные операции такие же, как указано выше.

Информация о тревоге Описание
