Котел вентилятор четверти поворота электрического привода

SD Electric Actuator

Электрические приводы SD-квартала подходят для клапанов бабочек, шариковых клапанов, клапанов для бабочек, заглушек и т. Д., Которые необходимы для выхода 90 градусов.

Эти приводы представлены компактной структурой, небольшим объемом, красивым внешним видом, стабильной производительностью, высокой эффективностью, высокой надежностью, высокой защитой и так далее. Операция на участке и дистанционное управление может быть выполнено. Таким образом, они были применены в нефтяной и химической промышленности, электростанции, промышленности по очистке воды и бумаге.

ПРЕИМУЩЕСТВА

Особенности продукта

• Компактная и надежная конструкция, легкая.

• Широкий диапазон изменения крутящего момента (четверть поворота: 100-3000 нм).

• Жесткий анодированный алюминиевый корпус внутри и снаружи с внешним высокотемпературным покрытием для использования в отношении тяжелой промышленной среды.

• Корпус использует радиальные уплотнения и уплотнительные кольца, которые обеспечивают защиту от водонепроницаемого IP67 и дополнительного водонепроницаемого LP68.

• Стандарт LSO5211.

• Он автоматически идентифицирует и исправляет фазы. Автоматическая фазовая защита отказа защищает безопасность оборудования.

• Надежная система определения механического момента, обеспечивающая безопасную работу в условиях перегрузки.

• Окно большого размера и индикатор обеспечивает лучшую индикацию положения на расстоянии.

• Количество локальных вариантов управления позицией, чтобы обеспечить простое ввод в эксплуатацию и эксплуатацию.

• Цифровые компоненты управления.

Структура продукта

1 [локальная операция]

Селективный переключатель «удаленный»-«остановка» «локальный», установленный на локальном рабочем устройстве, может использоваться для установки удаленной работы (удаленное управление) или локальную работу (локальный элемент управления) или режим остановки.

2 [ЖК -интерфейс]

Интерфейс ЖК -дисплеев разработан с точки зрения визуальных и эксплуатационных привычек пользователей и отображает крутящий момент, открытие клапана, настройку ограничения и сбой сигнализации в форме текста и графика.

3 [[Функция защиты от переизбытки]

Продукт использует профессионально разработанную систему измерения крутящего момента, чтобы гарантировать защиту от перегрузки оборудования. Пользователи могут настроить значения защиты для перепроката в направлениях закрытия и открытия с точки зрения определенных условий. Когда фактический крутящий момент, несущий привод, достигает или превышает установленную стоимость защиты, привод немедленно остановит двигатель и излучает отрыв.

4 [Функция интеграции системной интеграции]

Использование нескольких электронных компонентов и предотвращение сложной проводки повышает надежность электронного управления электрическими приводами.

5 [Технология абсолютного кодирования]

Двигатель, используемый в приводе, представляет собой специальный двигатель с высоким стартовым крутящим моментом, низкой вращательной инерцией, небольшим исходным током и хорошими характеристиками сервопривода. Двигатель может запускаться часто, как правило, 1200 раз в час.

6 [Мотор]

Руководство по ручной/электрической реверсии может быть безопасно эксплуатироваться в любое время. В то же время нажимая ручку с надлежащей силой, медленно поверните ручное колесо, чтобы водить внутреннюю сцепление. Сцепление может быть автоматически разделено, когда электродвигатель включен и заблокирован.

7 [Ручная операция]

Руководство по ручной/электрической реверсии может быть безопасно эксплуатироваться в любое время. В то же время нажимая ручку с надлежащей силой, медленно поверните ручное колесо, чтобы водить внутреннюю сцепление. Сцепление может быть автоматически разделено, когда электродвигатель включен и заблокирован.

8.

Используя технологию фазовой синхронизации, пользователи не должны учитывать фазовую последовательность трехфазного переменного тока при установке проволочного соединения привода. LT может гарантировать правильную последовательность фазы питания для трехфазного электродвигателя и позволить приводу работать правильно с точки зрения команд во время эксплуатации.

9 Самодиагностика и тревога с ошибкой

Электрика и контроль

Методы управления

Локальное управление: работа кнопки, операция инфракрасного сеттера

DCS

Управление дистанционным переключением: пассивный сухой контакт, DC24V

Удаленный аналоговый контроль: DC4-20MA

Управление ESD

Прерывистое управление операцией

Двухпроводной контроль

FCS (Fieldbus Control System)

Функция управления автобусом:

Модуль связи принимает независимую структуру, объединенную на основном совете директоров для удовлетворения потребностей различных коммуникационных сред и различных систем протокола связи. В настоящее время поддерживаемые протоколы связи включают Modbus RTU, Profibus-DP V0/DP V1, Hart, FF, Devicene (необязательно).

Функция инфракрасного дистанционного управления:

Привод использует передовую технологию дистанционного управления инфракрасного дистанционного управления, которая обеспечивает диалог человека в машине через герметичное диалог, не открывая крышку привода. Даже в опасных ситуациях, по сути безопасным пультом дистанционного управления может безопасно выполнять настройку параметров и удаленную работу привода.

Точное измерение крутящего момента и защита

Профессионально разработанная система измерения крутящего момента для обеспечения защиты от перегрузки привода и мониторинга изменений крутящего момента клапана в режиме реального времени:

(Стандартная конфигурация) Механическое измерение крутящего момента. Мы оптимизировали и обновили его в зависимости от исходного крутящего момента, что делает устройство крутящего момента более чувствительным, а срок службы значительно улучшился.

(Необязательно) Измерение электронного крутящего момента: обнаружая ток в реальном времени, напряжение и магнитный поток двигателя и работая с микроконтроллером для комплексных расчетов, получает точный выходной момент и достигается непрерывное измерение; Эта система не должна рассматривать механический износ, что повышает надежность системы.

Моторное измерение и защита

Перегрев: когда температура двигателя превышает установленное значение защиты от перегрева, двигателю запрещено работать, и отображается сообщение о перегреве двигателя. Перегрузка и короткая замыкания: схема разработана с помощью чипа преобразования точного напряжения ADI, чтобы соответствовать точному измерению широкого диапазона изменений тока; Перегрузки антилела и защита от короткого замыкания соответствуют соответствующим стандартам.

Мгновенная обратная защита. Используя мгновенную технологию управления обратной задержкой, когда привод получает обратный сигнал операции во время работы, система управления сначала отключится, а затем выполнит обратное действие после задержки, чтобы предотвратить повреждение механических деталей передачи.

Электронный тормоз: модулирующий электрический привод гарантирует, что клапан останавливается в положении установленного клапана через настройку мертвой зоны и электронный тормоз.

Продукт запасные части

Полевые приложения

Стандартные спецификации

Технические параметры

Размеры соединения

AS-25, электрический привод BS-60 Foot Place

AS-25, BS-60 Прямой монтированный электрический привод

B+RS Foot-Plate Plate Mounted Electric Actuator

B+RS прямой электрический привод

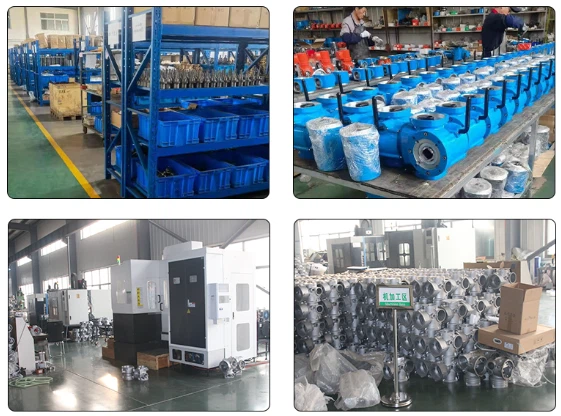

Наша фабрика
