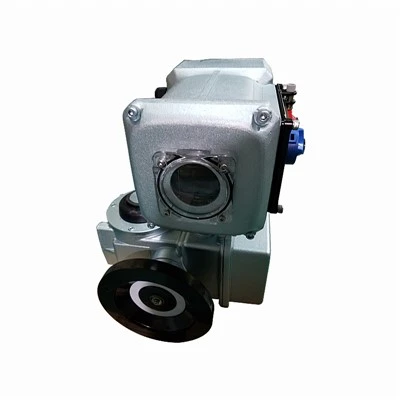

Электрический привод
Обзор
Электроприводы серии FRY используются для управления клапанами с вращением на 0-90 градусов и другими подобными изделиями, такими как дроссельные клапаны, шаровые краны, заслонки, пробковые клапаны, затворные клапаны и т. д. Он использует переменный ток 415 В, 380 В, 240 В, 220 В, 110 В, постоянный ток 24 В в качестве источника питания и аналоговый сигнал 4-20 мА или электрический сигнал 0-10 В постоянного тока в качестве управляющего сигнала для перемещения клапана в желаемое положение для достижения автоматического управления с максимальным выходным крутящим моментом 6000 Нм. Он может широко использоваться в таких областях, как нефтяная, химическая промышленность, электроэнергетика, металлургия, бумажное производство, очистка воды, судостроение, пищевая промышленность и автоматизация зданий. Он также имеет много преимуществ, таких как небольшой размер, легкий вес, красивый внешний вид, уникальная структура, компактное открытие и закрытие, простая установка, небольшой рабочий крутящий момент, простота эксплуатации, отсутствие технического обслуживания, безопасное и удобное использование и т. д.
Характеристики продукта
Хороший рабочий интерфейс.
Пользователи могут устанавливать верхние и нижние предельные значения индикации, соответствующие сигналу датчика 4-20мА на месте
Функция переключения ручного/автоматического режима
Защита от заклинивания клапана, функция разблокировки
Комплексные возможности регистрации данных
Степень защиты IP67
Функции производительности
Корпус: Корпус изготовлен из твердого алюминиевого сплава, анодирован и покрыт полиэфирной порошковой краской, обладает высокой коррозионной стойкостью и уровнем защиты IP67.
Двигатель: Полностью закрытый двигатель с короткозамкнутым ротором, небольшой размер, большой крутящий момент, малая сила инерции, уровень изоляции F, может предотвратить перегрев и повреждение двигателя.
Ручная структура: конструкция ручки обеспечивает безопасность, надежность, экономию труда и небольшой размер. При отсутствии питания ручку можно эксплуатировать вручную. Когда ручное управление не используется, поместите ключ в зажим для ключа для удобства использования.
Индикатор: Индикатор устанавливается на центральной оси для наблюдения за положением клапана. Линза имеет выпуклую зеркальную конструкцию, которая не накапливает воду и более удобна для наблюдения.
Герметичность: Хорошая герметизация, стандартный уровень защиты изделия — IP67.
Концевой выключатель: механический, электронный двойной предел. Механический концевой винт регулируется, безопасен и надежен; электронный концевой выключатель управляется кулачковым механизмом, а простой механизм регулировки может точно и удобно устанавливать положение и не зависит от чрезмерного маховика.
Самоблокировка: точный червячный механизм может эффективно передавать большой крутящий момент с высокой эффективностью, низким уровнем шума (максимум 50 децибел) и длительным сроком службы; он имеет функцию самоблокировки для предотвращения реверса, а передающая часть стабильна и надежна, без необходимости дозаправки.
Маховик
Нет маховика
Установка
Температура рабочей среды
●При установке привода на клапан температура рабочей среды увеличит температуру корпуса.
● Если температура рабочей среды ниже 65°C, используйте стандартный кронштейн.
● Если температура рабочей среды превышает 65°C, используйте высокотемпературный кронштейн.
Среда установки
●Эта серия электроприводов не является взрывозащищенной продукцией. Пожалуйста, не устанавливайте их в местах с взрывоопасными газами. При установке на открытом воздухе, где есть брызги воды, пожалуйста, установите защитный кожух, чтобы предотвратить прямые солнечные лучи и дождевую эрозию. Пожалуйста, оставьте место для проводки, ручного управления и т. д.
●Температура окружающей среды: -25~+55C
Подключение к клапану
● Вручную поверните клапан, убедитесь в отсутствии отклонений от нормы и поверните клапан в полностью закрытое положение.
● Аккуратно закрепите стандартный (высокотемпературный) кронштейн на клапане (пока не затягивайте винты).
● Наденьте муфту на шток клапана.
параметры
