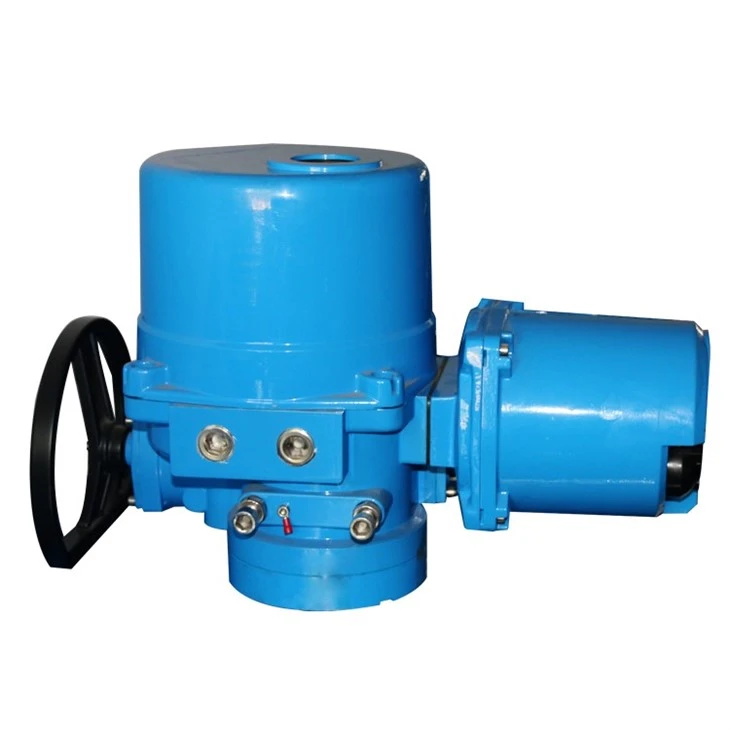

QT Electric Valve Привод
QT -серия электрического клапана привод
Часть типа QT - Привод электрического клапана подходит для управления клапанами бабочек, шаровых клапанов, подключаемых клапанов и других клапанов, которые вращаются на 90 градусов. Этот продукт имеет характеристики высокой эффективности, высокой надежности, высокой производительности защиты, низкого шума и т. Д. Его можно работать на месте или управлять дистанционным управлением. Он может широко использоваться в различных отраслях, таких как нефть, химическая промышленность, электростанции, обработка воды, сборы бумаг и т. Д.
Особенности электрических приводов
• Компактная и надежная конструкция, легкая, обеспечивая высокий выходной момент (максимум 10000 нм).
• Широкий диапазон изменения крутящего момента (от мин 60 нм до максимума 10000 нм).
• Жесткий анодированный алюминиевый корпус внутри и снаружи с внешним порошковым покрытием для использования против тяжелой промышленной среды.
• Вложность использует радиальные уплотнения и o - кольца, которые обеспечивают защиту для водонепроницаемого IP67 (NEMA 4 & 6) и дополнительного водонепроницаемого LP68.
• Стандарт двойного монтажа LSO5211 и стандарт KV.
• Съемная приводная втулка для легкой обработки и монтажа.
• Self - Блокировка, предоставленная Gearing Double Worm (не требуется тормоза).
• Auto - Decketing Manual Переопределение рушина с помощью напсаемого автоматического/ручного переключаемого рычага.
• Надежная система определения механического момента, обеспечивающая безопасную работу в условиях перегрузки.
• Окно большого размера и индикатор обеспечивает лучшую индикацию положения на расстоянии.
• Количество локальных вариантов управления позицией, чтобы обеспечить простое ввод в эксплуатацию и эксплуатацию.
• Цифровые компоненты управления.
Структура пособия
1. Индикация позиции
Механический индикатор, который непрерывно указывает на степень открытия клапана. Механизм состоит из Multi - сценических передач и оснащен регулируемыми шестернями для размещения широкого диапазона поворотов.
2. Cam и Limit Switch
Он прикреплен двумя винтами сверху, а настройка проста. Каждая камера может быть установлена по отдельности. Как только настройка будет завершена, каждый кулачок всегда останется в этом положении.
3. влага - Доказательство нагревателя
Нагреватель установлен внутри привода, чтобы удалить повреждение внутренней конденсации на электрические компоненты.
4. Терминальный блок
Для удобства пользователя достаточно терминалов, до 22 терминалов, чтобы обеспечить плотное и надежное соединение проводов.
5. Крутящий момент переключателя
Когда привод выводит крутящий момент, основной червь с пружинными группами бабочки на обоих концах несет тягу, пружины бабочки сжимают, а червь подвергается осевому смещению, пропорционально выходному крутящему моменту. Смещение преобразуется из рукоятки в угол поворота вала крутящего момента. Соответствующий переключатель крутящего момента запускается регулируемым кулачком, установленным на вал крутящего момента для достижения - защиты крутящего момента или отправки - функции сигнала неисправности крутящего момента.
6. Мотор
Специфический двигатель клапана - может быть отделен независимо, с коротким стартом - вверх скоростью, небольшой инерции и построен - в тепловой защите, чтобы предотвратить повреждение, вызванное перегревом двигателя -.
7. Машель
Молочное рулевое колесо непосредственно приводит к вращению выходного вала и используется для ручной работы клапана в отладке или аварийных ситуациях.
8. рука/электрический переключатель
Нажатие ручки переключателя может сделать сетку сцепления и маховика и ввести ручную работу. Когда двигатель вращается, сцепление автоматически возвращается в электрическое рабочее состояние под давлением. (Ручка переключателя может быть заблокирована в электрическом положении, чтобы предотвратить неправильное переоборудование).
Проектные функции и основные функции
Оболочка
Твердый анодированный матрица - литая алюминиевая оболочка, внешний эпоксидный порошок без покрытия, подходящий для суровой рабочей среды.
Диапазон входного напряжения
Три - Фаза: AC340V ~ 420V 50/60 Гц Сингл - Фаза: AC220V ~ 240V 50/60 Гц
Функции
Плата управления микрокомпьютером собирает пропорциональный вход сигнала внутри, и сигнал выходной команды обрабатывается для непосредственного привода двигателя для реализации открытия и закрытия привода, и обеспечивает пропорциональную обратную связь сигнала, пропорциональный контроль сигнала и Multi - Полевой вывод канала.
Тип управления
Управляющие сигналы делятся на - тип выключения и тип модуляции, источник питания делится на - тип выключения и тип модуляции, а источник питания одинарный - Фаза и три - Фаза. Тип ON - Выкл. Включает только сигнал переключения, предоставленный внешним, который обрабатывается платой управления микрокомпьютером. Выходная команда усиливается и непосредственно приводит двигатель привода для выполнения удаленного открытия и закрытия действий. Тип модуляции может получить пропорциональный сигнал, предоставленный внешним на основе on -
Температура окружающей среды
Рабочий диапазон температуры. Менее, чем или равен 90%RH, без конденсации, -25C ~ +60 C (необходимо настроить специальную температуру),
Защитный класс IP68, взрыв - Уровень доказательства EXDII CT4GB
Рабочая обязанность: Short - термин 10 минут
Стандартные спецификации
|
Защитный класс |
Стандартный IP65/IP67 Special IP68 |
|
Источник питания |
Три - Фаза AC380V - --460V 50/60 Гц. |
|
Рабочий цикл (на - off) |
S2-15min |
|
Рабочее цикл (модулирование) |
S4-25% |
|
Мотор |
Индукционный двигатель белки -клетки |
|
Ограниченные переключатели |
1 каждый для открытого и закрытия (SPDT 250VAC/16A Rating) |
|
Крутящий момент переключатели |
1 каждый для открытого и закрытия (SPDT 250VAC/16A Rating) |
|
Защита джема |
Build - в защите от перегрева |
|
Угол перемещения |
90 градусов |
|
Индикатор положения |
Непрерывный механический индикатор со стрелкой |
|
Самостоятельная блокировка |
Предоставлено Double Worm Gearing (без тормоза) |
|
Механическая пробка |
1 каждый для каждого конца перемещения (открытый и закрытый), внешний и регулируемый |
|
Температура окружающей среды |
Стандарт: -20-+70 Степень Необязательно: -20-+60 Степень |
|
Окружающая влажность |
90%RH Max (non - конденсирование) |
|
Взрыв - доказательство |
Может быть предоставлена индивидуальная сертификация exdiibt4 iecex atex |
|
Функции |
ЖК -дисплей на ЖК -дисплее Самостоятельная фазовая идентификация и защита отключения фазы Инфракрасная настройка и контроль Fault Self - Технология диагностики Modbus, Profidbus DP, Hart |
|
Сигнал |
A: Удаленный пассивный сухой контакт, сигнал короткий импульс (дюйм). B: Удаленный пассивный сухой контакт, длинный импульс сигнала (удержание). C: Активный сигнал DC24V. D: Активный сигнал AC220V. E: Удаленный сигнал DC4-20MA. |
|
Сигнал обратной связи |
A: Открыть, закрыть, остановить сигналы (пассивный сухой контакт). B: сигнал неисправности (пассивный сухой контакт). C: Сигнал положения клапана (DC4-20MA, DC1-5V, DC0-10V) D: сигнал дистанционного управления (пассивный сухой контакт) |
Аксессуары для продукта
Технические параметры
Qt1 ~ qt4/js (220v сингл - phase)
|
Модель |
Спецификация |
Выход крутящий момент (N·m) |
Выход скорость (r/min) |
Путешествовать время (s) |
Максимум корень диаметр (мм) |
Мотор власть (КВт) |
Моторный ток (A) |
Электрический емкость 450V |
Ручной Угорь поворачивается |
Ссылка Масса (КГ) |
|
|
Рейтинг |
Варень |
||||||||||
|
QT1 |
QT04 |
40 |
1 |
17.5 |
14 |
0.01 |
0.45 |
0.7 |
4 |
8.5 |
6 |
|
QT06 |
60 |
1 |
17.5 |
22 |
0.015 |
0.55 |
0.75 |
7 |
8.5 |
9 |
|
|
QT09 |
90 |
1 |
17.5 |
22 |
0.025 |
0.7 |
1.1 |
7 |
8.5 |
10 |
|
|
Qt2 |
QT5 |
50 |
1 |
20 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
QT10 |
100 |
1 |
20 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
|
QT10 |
100 |
2 |
10 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
|
QT15 |
150 |
1 |
20 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
QT15 |
150 |
2 |
10 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
QT20 |
200 |
1 |
20 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
QT20 |
200 |
2 |
10 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
QT3 |
Qt30 |
300 |
0.5 |
26 |
32 |
0.04 |
1.2 |
1.5 |
10 |
12.8 |
17 |
|
Qt30 |
300 |
1 |
13 |
32 |
0.04 |
1.2 |
1.5 |
10 |
12.8 |
17 |
|
|
QT40 |
400 |
0.5 |
26 |
32 |
0.06 |
1.2 |
1.8 |
12 |
12.8 |
18 |
|
|
QT40 |
400 |
1 |
13 |
32 |
0.06 |
1.2 |
1.8 |
12 |
12.8 |
18 |
|
|
QT4 |
QT60 |
600 |
0.5 |
26 |
42 |
0.09 |
2 |
3.2 |
15 |
14.5 |
22 |
|
QT60 |
600 |
1 |
13 |
42 |
0.09 |
2 |
3.2 |
15 |
14.5 |
22 |
|
|
QT80 |
800 |
0.5 |
26 |
42 |
0.18 |
3 |
4 |
30 |
14.5 |
23 |
|
|
QT80 |
800 |
1 |
13 |
42 |
0.18 |
3 |
4 |
30 |
14.5 |
23 |
|
|
QT100 |
1000 |
0.5 |
26 |
42 |
0.2 |
3.3 |
4.5 |
30 |
14.5 |
25 |
|
|
QT100 |
1000 |
1 |
13 |
42 |
0.2 |
3.3 |
4.5 |
30 |
14.5 |
25 |
|
|
QT4/JS |
QT150 |
1500 |
0.15 |
90 |
50 |
0.18 |
3 |
4 |
20 |
43 |
48 |
|
QT150 |
1500 |
0.3 |
45 |
50 |
0.18 |
3 |
4 |
20 |
43 |
48 |
|
|
QT200 |
2000 |
0.15 |
90 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
QT200 |
2000 |
0.3 |
45 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
QT250 |
2500 |
0.15 |
90 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
QT250 |
2500 |
0.3 |
45 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50
|
|
Qt1 ~ qt4/js (380v three - phase)
|
Модель |
Спецификация |
Выход крутящий момент (N·m) |
Выход скорость (r/min) |
Максимум корень диаметр (мм) |
Мотор власть (КВт) |
Моторный ток (A) |
Время в пути (s) |
Ссылка масса (КГ) |
|
|
Рейтинг |
Варень |
||||||||
|
QT1 |
QT06-1 |
60 |
1 |
22 |
0.025 |
0.3 |
0.6 |
15 |
9 |
|
QT09-1 |
90 |
1 |
22 |
0.025 |
0.3 |
0.6 |
15 |
9 |
|
|
Qt2 |
QT05-1 |
50 |
1 |
22 |
0.025 |
0.3 |
0.6 |
18 |
10 |
|
QT10-1 |
100 |
1 |
22 |
0.025 |
0.3 |
0.6 |
18 |
10 |
|
|
QT10-2 |
100 |
2 |
22 |
0.04 |
0.6 |
0.9 |
9 |
12 |
|
|
QT15-1 |
150 |
1 |
22 |
0.04 |
0.6 |
0.9 |
18 |
12 |
|
|
QT15-2 |
150 |
2 |
32 |
0.06 |
0.7 |
1.1 |
9 |
13 |
|
|
QT20-1 |
200 |
1 |
32 |
0.06 |
0.7 |
1.1 |
18 |
13 |
|
|
QT20-2 |
200 |
2 |
32 |
0.06 |
0.7 |
1.1 |
9 |
13 |
|
|
QT3 |
QT30-0.5 |
300 |
0.5 |
32 |
0.06 |
0.5 |
1 |
24 |
17 |
|
QT30-1 |
300 |
1 |
32 |
0.06 |
0.5 |
1 |
12 |
17 |
|
|
QT30-2 |
300 |
2 |
32 |
0.09 |
0.8 |
1.7 |
6 |
18 |
|
|
QT40-0.5 |
400 |
0.5 |
32 |
0.09 |
0.8 |
1.7 |
24 |
18 |
|
|
QT40-1 |
400 |
1 |
32 |
0.09 |
0.8 |
1.7 |
12 |
18 |
|
|
QT40-2 |
400 |
2 |
32 |
0.09 |
0.8 |
1.7 |
6 |
18 |
|
|
QT4 |
QT60-0.5 |
600 |
0.5 |
42 |
0.12 |
1 |
2 |
28 |
22 |
|
QT60-1 |
600 |
1 |
42 |
0.12 |
1 |
2 |
14 |
22 |
|
|
QT60-2 |
600 |
2 |
42 |
0.18 |
1.5 |
2.5 |
7 |
25 |
|
|
QT80-0.5 |
800 |
0.5 |
42 |
0.18 |
1.5 |
2.5 |
28 |
25 |
|
|
QT80-1 |
800 |
1 |
42 |
0.18 |
1.5 |
2.5 |
14 |
25 |
|
|
QT80-2 |
800 |
2 |
42 |
0.18 |
1.5 |
2.5 |
7 |
25 |
|
|
QT100-0.5 |
1000 |
0.5 |
42 |
0.18 |
1.5 |
2.5 |
28 |
25 |
|
|
QT100-1 |
1000 |
1 |
42 |
0.18 |
1.5 |
2.5 |
14 |
25 |
|
|
QT4/JS |
QT150-0.3 |
1500 |
0.3 |
50 |
0.18 |
1.3 |
2.2 |
45 |
48 |
|
QT200-0.3 |
2000 |
0.3 |
50 |
0.2 |
1.8 |
3 |
45 |
50 |
|
|
QT250-0.3 |
2500 |
0.3 |
50 |
0.2 |
1.8 |
3 |
45 |
50 |
|
РАЗМЕРЫ
Qt1-qt4-размеры фланцев
|
Модель |
Фланец размер |
φd1 |
φd3 |
Стандартный размер |
Сдержанный размер |
Максимум допустимый |
b |
I |
t |
t |
n - D4 глубина h |
|
|
QT1 |
Раствор |
F05 |
102 |
50 |
/ |
10 |
22 |
/ |
/ |
30 |
43 |
4-м6 глубина 12 |
|
F07 |
70 |
40 |
4-М8 Глубина 12 |
|||||||||
|
РБ |
2" |
57.15 |
12.6 |
3 |
14 |
4-м6 глубина 10 |
||||||
|
3" |
||||||||||||
|
Qt2 |
Раствор |
F05 |
125 |
50 |
/ |
10 |
22 |
/ |
/ |
45 |
49 |
4-м6 глубина 12 |
|
F07 |
70 |
15 |
32 |
46 |
4-M8 Глубина 14 |
|||||||
|
F10 |
102 |
4-м10 глубина 15 |
||||||||||
|
РБ |
2" |
57.15 |
12.6 |
10 |
22 |
3 |
14 |
45 |
4-м6 глубина 10 |
|||
|
2.5" |
||||||||||||
|
3" |
||||||||||||
|
4" |
69.85 |
15.77 |
15 |
32 |
5 |
18.07 |
46 |
4-М8 Глубина 15 |
||||
|
5" |
18.92 |
21.22 |
||||||||||
|
6" |
||||||||||||
|
QT3 |
Раствор |
F10 |
145 |
102 |
/ |
15 |
32 |
/ |
/ |
46 |
52 |
4-м10 глубина 15 |
|
QT4 |
РБ |
F12 |
175 |
125 |
/ |
20 |
42 |
/ |
/ |
46 |
63 |
4-м12 Глубина 18 |
|
F14 |
140 |
4-м16 Глубина 25 |
||||||||||
|
8" |
88.9 |
22.10 |
5 |
24.4 |
4-м10 глубина 15 |
|||||||
|
10" |
28.45 |
8 |
31.75 |
4-м12 Глубина 20 |
||||||||
|
12" |
107.95 |
31.6 |
8 |
34.9 |
||||||||
|
14" |
||||||||||||
QT1-3 Обычный тип
QT1-3 Интегральный тип
QT4-5 Обычный тип
QT4-5 Интегральный тип
|
Модель |
A1 |
A2 |
A3 |
B |
B1 |
D |
D1 |
D2 |
E |
H |
H1 |
H2 |
H3 |
L |
L1 |
L2 |
L3 |
|
QT1 |
44 |
17 |
36 |
75 |
68 |
102 |
170 |
166 |
126 |
60 |
256 |
109 |
179 |
62 |
60 |
300 |
|
|
Qt2 |
49.5 |
22.5 |
30 |
85 |
77.5 |
200 |
200 |
166 |
130 |
64 |
263 |
113 |
187 |
85 |
76 |
320 |
|
|
QT3 |
60 |
33 |
35 |
100 |
77 |
250 |
220 |
166 |
27.5 |
136 |
70 |
298 |
119 |
202 |
88 |
76 |
323 |
|
QT4 |
70 |
43 |
38 |
115 |
87 |
250 |
260 |
166 |
144 |
78 |
342 |
127 |
225 |
106 |
76 |
341 |
|
|
QT5 |
70 |
43 |
38 |
130 |
130 |
250 |
260 |
166 |
234 |
185 |
449 |
234 |
225 |
130 |
76 |
341 |
QT/JS Установка размеры
|
Фланец модель |
Фланец диаметр/ фланец код |
φd1 |
φd3 |
Стандартный размер |
Сдержанный размер |
Максимум допустимый |
b |
l |
ND-4 |
T |
|
Раствор |
F14 |
175 |
140 |
/ |
20 |
50 |
/ |
/ |
4-m6 |
77 |
|
F16 |
210 |
165 |
4-m20 |
|||||||
|
РБ |
16" |
215 |
158.7 |
33.15 |
20 |
50 |
10 |
36.45 |
4-m18 |
77 |
|
18" |
38.00 |
41.3 |
||||||||
|
20" |
41.15 |
44.5 |
||||||||
|
Дольдо |
Q120 |
215 |
165 |
/ |
/ |
/ |
6-m16 |
77 |
Полевые приложения
QT Series
Наша фабрика
горячая этикетка : Заводской моторизованный привод в судостроительной промышленности, Китае, производителях, поставщиках, заводе, покупке, цене, цитате
