Классификация и использование продуктов SD

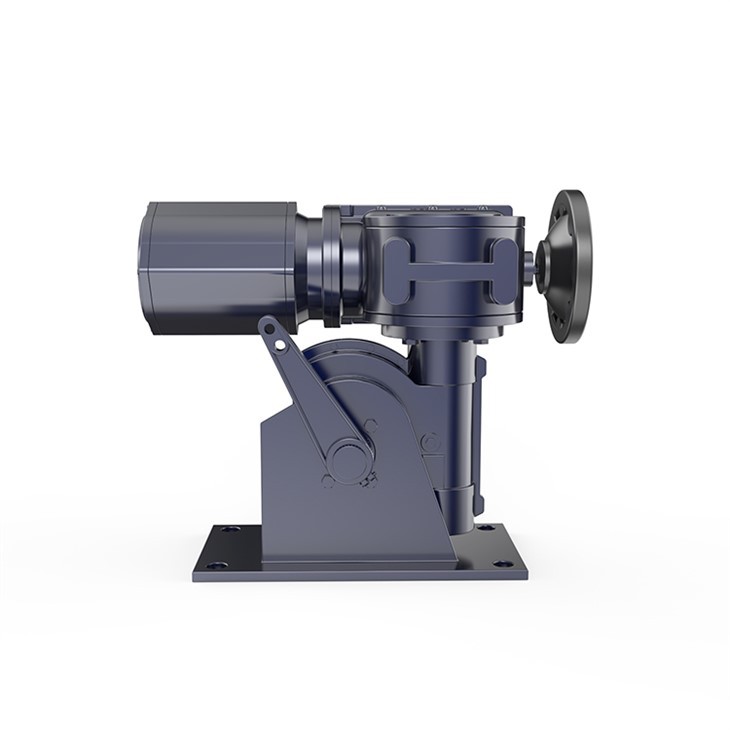

Неинтрузивный интеллектуальный электрический привод SD является исполнительным блоком в приборе промышленной автоматизации, он получает от регулятора, ПЛК, управляющий сигнал РСУ от компьютера, такой как завершение автоматической регулировки, незаменим для системы автоматического управления основным оборудованием. Он широко используется на электростанциях, в металлургии, в нефтяной, химической, легкой промышленности, фармацевтике, газовой энергетике, строительных материалах, транспорте и городском метро, водоснабжении, очистке сточных вод и других отраслях.
Также известен как часть приводов получения возврата, общий диапазон вращения 0-90 градусов, выходной крутящий момент в Нм. В основном используется для: дроссельной заслонки, шарового крана, затворного клапана, демпфера, перегородки и пробкового клапана.
Электрические приводы классифицируются по характеристикам управления.
1. Интеграция модулирующего электропривода. Аналоговые сигналы управления могут приниматься 4-20ма, 0-10ма, 1-5в и т. д. Выходной угол пропорционален входному аналоговому сигналу, а сам привод имеет замкнутый контур и реализует автоматический режим. корректирование.
2. Встроенный привод переключателя. Переключатель приема сигнала. Включая тип дистанционного управления и тип переключателя.
3.Линейные приводы. Его можно разделить на Modbus, Profibus и т. д.
Размер привода
Привод должен иметь такие размеры, чтобы гарантировать закрытие клапана при указанном перепаде давления и температуре. Запас мощности двигателя, доступный для открытия и закрытия клапана, должен быть достаточным для обеспечения срабатывания моментного выключателя при максимальном крутящем моменте клапана при напряжении питания на 10% ниже номинального. Для клапанов с линейным управлением рабочая скорость должна быть такой, чтобы обеспечить закрытие и открытие клапана со скоростью примерно 10-12 дюймов в минуту, если иное не указано в технических характеристиках. Для типов клапанов с углом поворота 90 градусов будет указано время срабатывания.
Относящийся к окружающей среде
Приводы должны быть пригодны для использования внутри и снаружи помещений и иметь стандартную категорию коррозионной активности, среднюю прочность C4 согласно ISO 12944. Привод должен быть способен функционировать при температуре окружающей среды в диапазоне от -30 градусов (-22 градусов F). ) до +70 градусов (+158 градусов F), относительная влажность до 100 %. Приводы для применения в опасных зонах должны соответствовать требованиям по классификации зон, газовой группе и температуре поверхности, указанным в паспорте.
Корпус
Приводы должны быть герметизированы уплотнительным кольцом, водонепроницаемы до IP66/IP68 20m в течение 10 дней, NEMA 4, 6. Двигатель и все другие внутренние электрические элементы привода должны быть защищены от проникновения влаги и пыли во время работы. крышка клеммной колодки снимается для прокладки кабелей на объекте. Клеммный отсек должен сохранять тот же класс защиты от проникновения при снятой клеммной крышке. Корпус привода должен обеспечивать возможность временного хранения на месте без необходимости подключения к электропитанию. Все внешние крепления должны соответствовать категории коррозионной активности привода и условиям установки, указанным в паспорте.
Мотор
Двигатель должен быть неотъемлемой частью привода, разработанным специально для приводов клапанов. Двигатель должен иметь низкую инерцию, высокий крутящий момент и класс оребренной изоляции. Температура должна ограничиваться термостатом, встроенным в концевые обмотки двигателя и интегрированным в систему управления приводом. Электрическое и механическое отключение двигателя должно быть возможным без слива смазки из коробки передач привода. Привод должен иметь устройство, обеспечивающее правильное вращение двигателя для требуемого направления хода клапана независимо от последовательности подключения источника питания.
Защита двигателя должна быть обеспечена следующим образом:
· Остановка – двигатель должен быть обесточен в течение 8 секунд в случае остановки при попытке освободить заклинивший клапан.
·Перегрев – термостат приведет к отключению двигателя. Автоматический сброс при охлаждении ·Однофазность – защита от потери фазы.
·Направление – коррекция чередования фаз.
Ручная работа
Для аварийного режима работы должен быть предусмотрен маховик, который включается, когда двигатель выключается с помощью рычага или аналогичного средства, при этом привод автоматически возвращается в электрический режим при запуске двигателя. Маховик или рычаг выбора не должны двигаться при восстановлении моторного привода. Должна быть предусмотрена возможность блокировки рычага выбора ручного/автоматического режима как в ручном, так и в автоматическом положениях. Должна быть возможность выбрать ручной режим работы при работающем приводе или запустить двигатель привода, когда рычаг выбора ручного/автоматического режима заблокирован в руке, без повреждения трансмиссии. Вращение маховика по часовой стрелке должно обеспечивать закрытие клапана, если иное не указано в технических характеристиках. Для клапанов линейного типа привод маховика должен быть механически независимым от привода двигателя и должен обеспечивать работу клапана за разумное время с усилием, прилагаемым вручную, не превышающим 400 Н при ходе и 800 Н при посадке/открытии клапана.
Местное управление
Привод должен иметь местное управление операциями открытия, закрытия и остановки, а также переключатель режимов «Местный/Стоп/Дистанционный». Выбор режима должен быть заблокирован в любом из следующих трех положений: местное управление плюс только местный останов, останов (без электрического управления), дистанционное управление плюс только местный останов. Должна быть предусмотрена возможность выбора поддерживаемого или неподдерживаемого местного управления. Местное управление должно быть устроено так, чтобы направление движения клапана можно было изменить на противоположное без необходимости остановки привода. Местные органы управления и дисплей должны поворачиваться с шагом 90 градусов в соответствии с ориентацией клапана и привода.
Метод подготовки модели
Примечание: 1. Электрический привод, требуемый специальной технологией, должен быть написан четко и конкретно.
2. Когда модель A+RA300/K30HGP — A+RS, рабочий крутящий момент составляет 1000 Нм, однофазное питание, общее время перемещения — 30 секунд, установка на подножке с интеграцией пропорциональной модуляции с локальным управлением.
Параметр спецификации четвертьоборота
Сертификаты
