Описание

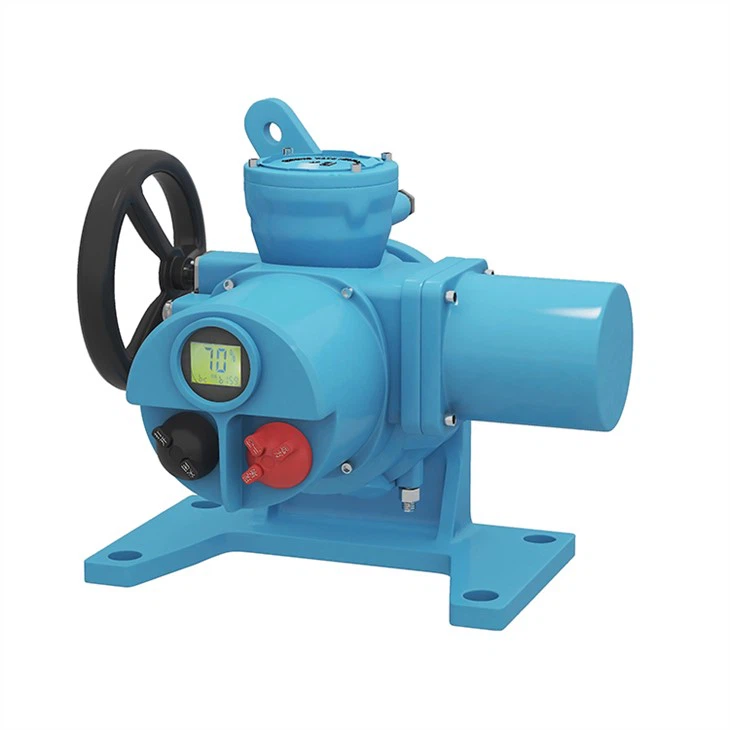

Электрические приводы клапанов серии FRY-Q подходят для дисковых затворов малого и среднего диаметра, шаровых кранов и других клапанов с поворотом на 90 градусов и другого подобного оборудования. Будучи стабильным и надежным четвертьоборотным приводом, он может быть адаптирован к потребностям различных систем управления и различных рабочих сред. Интегрированная конструкция передаточного механизма позволяет изделию иметь меньший объем и лаконичный внешний вид. Безопасная и надежная ручная конструкция, автоматический ручной/электрический переключатель без ручки переключения. Хороший уровень защиты может удовлетворить потребности различных конструкций: взрывозащищенного типа, встроенного типа вкл./выкл., встроенного регулирующего типа.
Технический параметр
Источник питания
Двигатель трехфазный переменного тока 380В, 50Гц. Управление однофазное переменного тока 220В, 50Гц (ExdIIBT4)
Дополнительный источник питания
220-660В переменного тока, 50,60 Гц (укажите при заказе)
Температура окружающей среды
-20 градусов 一+60 градусов Дополнительная температура -40 градусов 一+ 70 градусов
Относительная влажность
not more than 95% (at 25℃>
Моторная рабочая система
расчетное время работы 10 минут. Изоляция класса F.
Уровень защиты
IP65/67 (специальный заказ IP68)
Антикоррозийное покрытие
краска для запекания при высокой температуре
Рабочая обстановка
Обыкновенный тип применяется в местах, где нет горючих, взрывоопасных и сильноагрессивных сред: среда применения взрывозащищенного типа - IIA, IIB уровень Тл-Т4 группа взрывоопасных газовых смесей
Таблица параметров
Тип управления
Разница между электрическим клапаном типа «включено-выключено» и электрическим клапаном регулирующего типа заключается в том, что электрический клапан переключающего типа предназначен только для среды на трубопроводе, чтобы использовать переключатель, обычно полностью открытый или полностью закрытый. Регулирующий электрический клапан используется не только для переключения, но и для регулирования входного и выходного сигнала (4-20мА или 0-10В).
Тип управления
Цвет можно настроить
Информация о продукте
1. Поместите шток клапана вместе со шпонками в отверстие выходного вала электропривода. Затем с помощью болтов закрепите фланец электропривода и фланцевую пластину клапана.
2. Снимите крышку корпуса и распределительную коробку электропривода.
3. Пропустите кабели питания и кабели управления через входное отверстие распределительной коробки в распределительную коробку. Подсоедините жилы кабеля к соответствующим клеммам в соответствии с электрической схемой управления и номером клеммы проводки.
Пожалуйста, обратите особое внимание на следующие два шага:
4. Поверните маховик. Откройте клапан примерно на 50 процентов от положения открытия.
5. Включите питание. Проверьте, соответствуют ли клапану кнопки «включение» и «выключение», а также индикаторные лампы в диспетчерской. Если нет, он должен поменять последовательность фаз источника питания, чтобы обеспечить согласованность.
Предостережения
Во взрывоопасной среде запрещается любая проверка или регулировка электрического режима при снятой крышке с электрошкафа. Держите окно открывающего устройства вдали от твердых предметов. Запрещается открывать электрические крышки и герметичные детали в дождливые дни на открытом воздухе. После технического обслуживания крышку электрического отсека, двигатель и другие герметичные детали необходимо закрепить, избегая попадания влаги и дождя. Для первого электрического срабатывания после сборки или повторной сборки клапан должен находиться в среднем положении для проверки направлений открытия и закрытия. В устройстве используются трехфазные асинхронные клапанные двигатели, время непрерывной работы не должно превышать 10 минут. При установке или регулировке следите за тем, чтобы двигатель не перегревался. После того, как моторное устройство объединяется с клапаном, оно работает сразу после регулировки предела крутящего момента, предела хода и индикации положения. Перед регулировкой убедитесь, что потенциометр индикации положения ослаблен. (Ослабьте фиксирующий винт шестерни на потенциометре, если он поврежден.) Наконец, проверьте направление вращения двигателя и линии управления, чтобы избежать выхода из-под контроля. Регулировка электрического устройства Q-типа Ограничение крутящего момента, ограничение хода, индикация положения электрических устройств Q-типа работают одинаково, поэтому они одинаковы с регулировками.
Уведомление о заказе
Пожалуйста, укажите номер модели, крутящий момент (направление закрытия/открытия) должен соответствовать собственным продуктам, если нет каких-либо требований. Вы должны четко описать, работает ли привод во взрывоопасной среде, и он должен соответствовать стандартному правилу взрывозащищенности нашего руководства пользователя; Если размер соединения отличается от указанного в руководстве пользователя, свяжитесь с нами для решения; Вращение маховика по часовой стрелке означает закрытие клапана. Пожалуйста, укажите, если вам нужно, чтобы он работал наоборот. Технические характеристики выбираются клиентами; Если есть какие-либо трудности выбора, пожалуйста, обратитесь к нам за помощью.
