Общие приложения

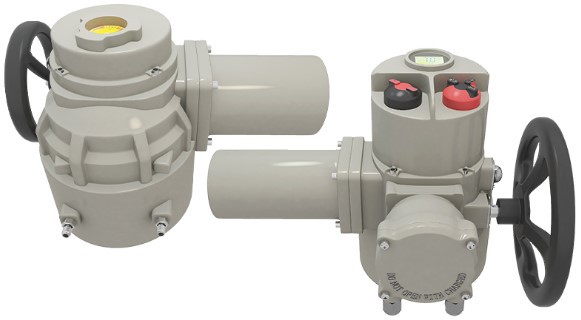

Подходит для внешних центров управления двигателем. Электропривод EPI2 доступен в шести размерах и предназначен для включения/выключения или плавного управления клапаном, на котором установлен привод. Привод подходит для установки на самых разных предприятиях, включая предприятия тяжелой промышленности, химической и нефтехимической промышленности, а также береговые/морские нефтегазовые установки.
Функции
Источник питания низкого или высокого напряжения (постоянный ток, однофазный переменный ток или трехфазный переменный ток)
Множественное регулируемое время хода в соответствии с конкретными приложениями
Сменная опорная плита и набор вставок для вала обеспечивают простое подключение к любому типу клапана.
Защита от перегрева обеспечивается датчиком, расположенным внутри корпуса управления, для ограничения температуры двигателя и системы управления.
Планетарная передача обеспечивает надежную и плавную работу
Верхний индикатор положения
Ручной дублер с постоянным включением (для использования при отключении питания) с маховиком, который не вращается при работающем двигателе „ Дополнительная панель местного управления для ручного управления клапаном с дополнительным индикатором открытия/закрытия
Простые возможности модернизации для модуляции управления и сетевой связи по протоколам DeviceNet или Profibus DP.
Выходные контакты с защелкой для дистанционной индикации полностью открытого/полностью закрытого положения. Также доступны выходные контакты для индикации монитора и мигающего/местного селектора.
Детали компонентов - 063/E006 - 125/E013 - 250/E025 - 500/E051 - 1000/E091
Особенности дизайна
Механическое соединение с клапаном EPI2 имеет опорную плиту с несколькими отверстиями и ряд приводных вставок, что позволяет осуществлять прямой монтаж почти на все типы клапанов в соответствии со стандартом EN ISO 5211 и стандартами других производителей. Источник питания EPI2 можно просто подключить к местному источнику питания. Привод может принимать любое однофазное входное напряжение (от 24 до 48 В постоянного или переменного тока и от 100 до 240 В постоянного или переменного тока). В качестве альтернативы также доступны трехфазные напряжения 208-240 В переменного тока, 380-480 В переменного тока и 500-575 В переменного тока. Термостат электродвигателя Термостат для защиты двигателя при высоких температурах входит в стандартную комплектацию цепи управления электропривода. Нагреватель Встроенный нагреватель входит в стандартную комплектацию привода и питается от источника питания двигателя. Нагреватель автоматически включается, когда температура падает ниже 10 градусов (50 градусов по Фаренгейту), чтобы предотвратить образование конденсата. Обслуживание привода Стандартный электрический привод EPI2 подходит для открытого/закрытого и модулирующего применения. Компактная и легкая конструкция EPI2 очень компактен и сбалансирован для легкой установки на небольшие клапаны, сводя к минимуму как нагрузку на вал клапана, так и нагрузку на трубопровод. Конфигурация привода Каждый привод оснащен 2 поворотными переключателями на логической плате для настройки каждой функции и параметра, таких как положение, крутящий момент, скорость открытия/закрытия и выходные контакты. Кроме того, каждый дополнительный модуль имеет свои собственные дополнительные переключатели для своей конкретной конфигурации.
Местное ручное дублирование Постоянно включенное ручное дублирование (которое не вращается во время работы двигателя) установлено на всех приводах EPI2. Крутящий момент и типоразмер Линейка EPI2 состоит из шести моделей для рабочих крутящих моментов до 2000 Нм / 1475 фунт-футов с конфигурируемым временем работы от 15 до 180 секунд. Номинальное значение крутящего момента на выходе является постоянным на протяжении всего хода. Мониторинг положения EPI2 обеспечивает локальный механический индикатор положения. Для дистанционной индикации положение определяется бесконтактным датчиком. Открытое и закрытое положение настраиваются с помощью электронной карты управления. Электронное дистанционное управление Внутренний привод для изменения направления вращения привода с помощью сигналов дистанционного управления с внутренним источником питания 24 В постоянного тока или внешним источником питания от 24 В постоянного/переменного тока до 120 В постоянного/переменного тока. По умолчанию пульты дистанционного управления настроены как «3-провода» (1 сигнал на открытие и 1 сигнал на закрытие); пульты дистанционного управления могут быть сконфигурированы как «2-провода» (присутствие сигнала для открытия, отсутствие сигнала для закрытия). Выходные контакты 4 выходных контакта с защелкой для удаленной индикации полностью открытого/полностью закрытого положения; 1 выходной контакт для индикации мигалки/местного переключателя (функция местного переключателя только при установленном OM3). Реле монитора 1 выходной контакт для монитора (потеря питания, аварийный сигнал по крутящему моменту, аварийный сигнал по высокой температуре, аварийный сигнал о перемещении, датчик положения, неисправность оборудования, неисправность локального интерфейса, местный переключатель в положении Local.
Модель
Детали электрического привода
