Введение в продукт

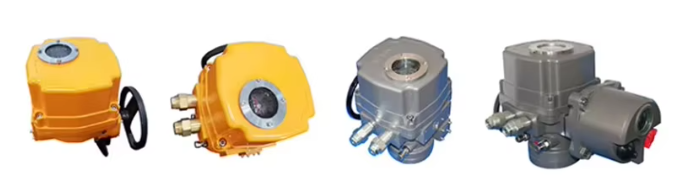

Интеллектуальный неполноповоротный электропривод клапана серии QT является электромеханическим интеграционным продуктом. Он подходит для управления поворотными клапанами на 90 градусов, такими как дроссельные клапаны, шаровые краны и пробковые краны. Корпус продукта изготовлен из литого алюминия, имеет красивый внешний вид, небольшой размер и легкий вес. Он обладает характеристиками высокой эффективности, высокой надежности, высокой защитной эффективности и низкого уровня шума. Он может широко использоваться в нефтяной, химической промышленности, на электростанциях, в водоочистке, бумажном производстве и других отраслях промышленности. Обычный тип продукции серии QT - наружный, а его уровень защиты - IP67. Он также может быть изготовлен во взрывозащищенном исполнении, а его класс взрывозащиты - Ex d IIB T4 Gb. Конструкция и технические показатели этой серии продукции соответствуют национальному стандарту GB/T 28270 «Интеллектуальный электропривод клапана». Взрывобезопасные характеристики взрывозащищенных изделий соответствуют нормам GB3836.1 «Взрывоопасная газовая среда. Часть 1: Общие требования к оборудованию» и GB 3836.2 «Взрывоопасная газовая среда. Часть 2: Оборудование, защищенное взрывобезопасным корпусом «d»».
Стандартные параметры
Основные технические характеристики
1. Основные характеристики:
♦ Неинтрузивная конструкция, независимая двойная герметичная полость для проводки
♦Автоматическая коррекция фазы, защита от потери фазы
♦ЖК-дисплей с китайско-английским интерфейсом
♦Инфракрасный пульт дистанционного управления и настройка ручки на месте, нет необходимости открывать крышку для работы
2. Основные функции:
2.1 Функция защиты:
♦Защита от крутящего момента
♦Защита от блокировки ротора
♦Отсутствие фазовой защиты
♦Защита от перегрева
♦Защита от сверхтоков
♦Защита переключения направления движения
2.2 Регулярные операции:
♦Местный
♦Значение дистанционного переключения
♦Удаленное аналоговое значение
♦Управление шиной (опционально).
3. Настраиваемые функции:
(инфракрасный пульт дистанционного управления или настройки на месте с помощью ручки и шины)
Настройки первого уровня:
♦Направление вращения клапана
♦Режим закрытия клапана
♦Полностью открытое положение
♦Полностью открытое положение
Вторичные настройки:
♦Удаленное локальное управление позиционированием
♦Направление сигнала управления
♦Время задержки действия
♦Настройка мертвой зоны сигнала
♦Настройка мертвой зоны позиционирования
♦Настройка прерывистого режима работы
♦Предел полного открытия клапана
♦Предел полного закрытия клапана
♦Частично полностью открытое положение
♦Частично полностью закрытое положение
♦Статус, указывающий контакт
♦Контроль состояния реле
♦Аналоговые или шинные сигналы управления
♦Отключение и обработка отключения
♦Установка пароля
♦Восстановить заводские настройки
♦Операция ESD
4. Основные технические показатели и конфигурация
♦Электропитание: C380 В ± 10%, 50 Гц (при заказе необходимо указать специальное напряжение) AC220 В, 50 Гц, одинарный
♦Управляющий сигнал: пассивный контакт, ширина импульса больше или равна 100 мс; сигнал дистанционного управления позиционированием 4-20мА
♦Выходной сигнал: сигнал положения клапана {{0}}мА; сигнал пассивного контакта состояния 220 В переменного тока/0,5 А, 24 В постоянного тока/3 А
♦Температура окружающей среды: 20"C~+70C; Влажность окружающей среды:<90%; No corrosive gas
♦Ручка дистанционного управления: эффективное расстояние<2m;
♦Базовая конфигурация: включает локальное и дистанционное управление переключением, выход положения клапана 4-20мА, модуль дистанционного управления позиционированием 4-20мА, 1 контрольное устройство и 8 настраиваемых реле состояния.
♦Расширенная конфигурация: полевая шина (Profibus DP) (Modbus) (deiceNet) и т. д.
Размеры привода
Тип включения-выключения
Тип модуляции
Взрывозащищенный тип
