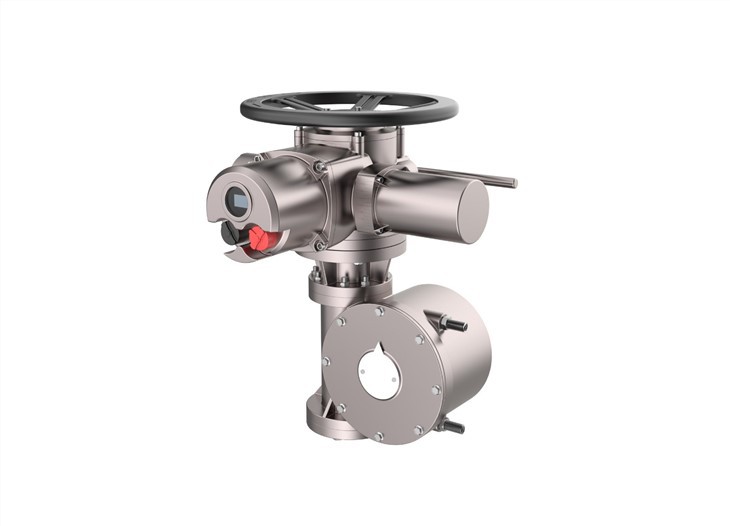

Электрический привод типа DQW подходит для дроссельной заслонки, шарового крана, запорного клапана и других частично-оборотных клапанов и аналогичного оборудования. Продукт имеет компактную структуру, большой пусковой момент, высокую точность управления, полные функции, надежную производительность и простую установку и регулировку. DQ накладывается (тип DZW плюс двухступенчатый редуктор) / DQJ представляет собой четвертьвитковый электропривод с пьедесталом и рычагом для амортизатора. Он сочетается с клапаном, образуя электрический клапан для привода и управления открытием и закрытием клапана. Оператор может управлять клапаном на расстоянии в диспетчерской или на площадке. Продукт широко используется в промышленных секторах, таких как водоснабжение и дренаж, отопление, электростанции, химическая, пищевая, текстильная, бумажная, фармацевтическая, судостроительная, сталелитейная и угольная промышленность.
В зависимости от среды использования: DQW / DQJW - наружный тип, DQB / DQJB - тип Ex-proof, DQZ / DQJZ - тип интеграции, DQT / DQJT - интегральный регулирующий тип, DQBZ / DQJBZ - интегральный тип Ex-proof, DQBT / DQJBT - это ex-proof интегральный тип регулирования. Диапазон крутящего момента: 100N.m ~ 165000N.m
Производительность данного изделия соответствует положениям JB/T8528-1997 «Технические условия для обычных клапанных электрических устройств». Взрывозащищенные характеристики соответствуют GB3836.1-83 «Общие требования к взрывозащищенности электрооборудованию для взрывоопасных сред», GB3836.2-83 «Взрывозащищенные электрооборудования для взрывозащищенный электрооборудование «d»» и JB/T8529-1997 Положения о технических условиях для взрывоопасных клапанных электрических устройств.
Представление модели
Пример модели:
1) DQW30-1 указывает на наружный тип, выходной крутящий момент 300N.m (120Kgf.m), Выходная скорость 1r / min 。
2) DQB120-0.75 указывает на тип Ex-proof, Выходной крутящий момент 1200N.m (120Kgf.m), Выходная скорость 0.75r / min 。
3) DQBZ500-0.5 указывает на тип интеграции Ex-proof, выходной крутящий момент 5000N.m (500Kgf.m), Выходная скорость 0.5r / min 。
3) DQJBZ300-0.5 указывает на тип интеграции Ex-proof, выходной крутящий момент 3000N.m (300Kgf.m), Выходная скорость 0,5 об / мин, с базовым и конекционным штоком.
Технические условия и эксплуатационные параметры
Питание: Двигатель трехфазный переменного тока, 380В (по специальному заказу 660В, 440В или 220В), 50Гц (по специальному заказу 60Гц); управляющее напряжение 220В/50Гц (по специальному заказу 60Гц); напряжение дистанционного управления 24VDC.
Рабочая среда:
Температура окружающей среды: -20-+60°C (по специальному заказу -60-+80°C)
Относительная температура: ≤90% (при 25 °C)
Основной тип и наружный тип для мест, где отсутствуют легковоспламеняющиеся/взрывчатые и некоррозионные среды; Продукты Ex-proof доступны в dI и dIIBT4. dI подходит для недобывающих рабочих забойных забойных работ в угольных шахтах; dIIBT4 используется на заводах и подходит для взрывоопасных газовых смесей группы T1-T4 с окружающей средой IIA и IIB. (Подробнее см. GB3836.1)
Уровень защиты: Наружный тип и Ex-proof тип IP55 (настраиваемый IP67).
Система работы: в течение короткого времени 10 минут (может быть настроена на 30 минут).
Основные параметры производительности
DQW=DZW+КОРОБКА ПЕРЕДАЧ
Pls проконсультируйтесь с нашими продажами, чтобы заказать сейчас
DQW разделенная структура: (специальная скорость, пожалуйста, свяжитесь с производителем)
тип | Выходной крутящий момент（Н.m） | Скорость вывода（об/мин） | Время работы при повороте на 90°（секунда） | Максимальный диаметр штока （миллиметр） | С электрической моделью типа DZW | Курс текущий（Квт） | номинальный ток（ля） |
DQW10 | 100 | 1 | 15 | 28 | ДЗВ5 | 0.12 | 0.57 |
DQW20 | 200 | 1 | 15 | 28 | ДЗВ5 | 0.12 | 0.57 |
DQW30 | 300 | 1 | 15 | 28 | ДЗВ5 | 0.12 | 0.57 |
DQW60 | 600 | 1 | 15 | 42 | ДЗВ5 | 0.12 | 0.57 |
DQW90 | 900 | 0.75 | 20 | 42 | DZW10 | 0.25 | 1.03 |
DQW120 | 1200 | 0.75 | 20 | 42 | DZW10 | 0.25 | 1.03 |
DQW200 | 2000 | 0.5 | 30 | 60 | DZW15 | 0.37 | 1.38 |
DQW250 | 2500 | 0.5 | 30 | 60 | DZW15 | 0.37 | 1.38 |
DQW300 | 3000 | 0.5 | 30 | 60 | DZW20 | 0.55 | 2.2 |
DQW400 | 4000 | 0.5 | 30 | 60 | DZW20 | 0.55 | 2.2 |
DQW500 | 5000 | 0.5 | 30 | 70 | DZW30 | 0.75 | 2.62 |
DQW600 | 6000 | 0.5 | 30 | 80 | DZW30 | 0.75 | 2.62 |
DQW800 | 8000 | 0.45 | 35 | 100 | ДЗВ45 | 1.1 | 4 |
DQW1000 | 10000 | 0.45 | 35 | 100 | DZW60 | 1.5 | 4.12 |
DQW1200 | 12000 | 0.45 | 35 | 100 | DZW60 | 1.5 | 4.12 |
DQW1600 | 16000 | 0.4 | 38 | 120 | DZW90 | 2.2 | 5.25 |
DQW2000 | 20000 | 0.4 | 38 | 120 | DZW90 | 2.2 | 5.25 |
DQW3200 | 32000 | 0.3 | 50 | 160 | DZW120 | 3 | 7.9 |
DQW4000 | 40000 | 0.3 | 50 | 160 | DZW180 | 4 | 8.87 |
DQW5000 | 50000 | 0.26 | 58 | 160 | DZW250 | 5.5 | 12.05 |
DQW6300 | 63000 | 0.26 | 58 | 180 | DZW350 | 7.5 | 15.6 |
DQW8000 | 80000 | 0.26 | 58 | 180 | DZW500 | 10 | 20.5 |
DQW12000 | 120000 | 0.24 | 63 | 220 | DZW500 | 10 | 20.5 |
DQW16500 | 165000 | 0.187 | 80 | 240 | DZW650 | 11 | 24 |
Структурами
Электроустройка клапана типа DQW состоит из многовиткового клапанного электрического устройства первой ступени типа DZW (ex-proof type - DZB) и редуктора второй ступени. Первая ступень типа DZW (Ex-proof type - DZB) структура электрического устройства, см. Описание электроустройства клапана типа DZW:
Электропривод DZW состоит из электродвигателя, редуктора скорости, регулятора крутящего момента, контроллера хода, индикатора открытия, ручного электрического механизма переключения: ручного колеса и электронной части. Тип Baic - плоское уплотнение; наружный тип принимает круглые и уплотнительные кольца; Ex-proof тип имеет ту же уплотнительной структуру, что и наружный тип, и добавляется конструкция поверхности Ex-proof, а ex-proof распределительная коробка и серия YBDF используются на открытом воздухе. Трехфазный двигатель для антикоррозионных и взрывательных электрических клапанов. Принцип передачи показан на рисунке 4.
Размер и параметры соединения (напряжение, режим управления) могут бытьнастраивается в соответствии с требованиями
Pls проконсультируйтесь с нашими продажами, чтобы заказать сейчас
Описание электрического клапана
1. Этот клапан принимает трехответровую структуру уплотнения, а седла и дисковые пластины почти свободны от истирания, а функция уплотнения все более и более плотная.
2. Уплотнительное кольцо выберите нержавеющую сталь, имеет двойные преимущества металлического твердого уплотнения и эластичного уплотнения, независимо от того, в случае низкой или высокой температуры, оно имеет хорошие характеристики уплотнения в обоих случаях, коррозионную стойкость, длительный срок службы и т. Д.
3. Уплотнительная поверхность пластины покрыта твердым сплавом кобальта, поверхность уплотнения коррозионностойкая, а срок службы длительный.
4. Этот клапан имеет функцию двустороннего уплотнения. Он не ограничен потоком среды при установке и не зависит от положения пространства. Его можно установить в любом направлении.
А наша компания предоставляет следующие услуги:
a.Бесплатная установка и отладка привода и клапана
b.Технический выбор различных типов клапанов дает вам комплексное решение.
c.Различные позиции использования в различных основных отраслях промышленности, Технический выбор
различные электроприводы и клапаны.
d.Профессиональная техническая и сбытовая команда.
e.Сопровождение и технический анализ более поздних продуктов.
приложение
Интеллектуальный электрический привод широко применяется для автоматической системы управления в отраслях промышленности, включая пищевую, экологическую, легкую промышленность, нефтяную, бумажную промышленность, химическое машиностроение, образование и научно-исследовательское оборудование и электричество.
Pls проконсультируйтесь с нашими продажами, чтобы заказать сейчас
