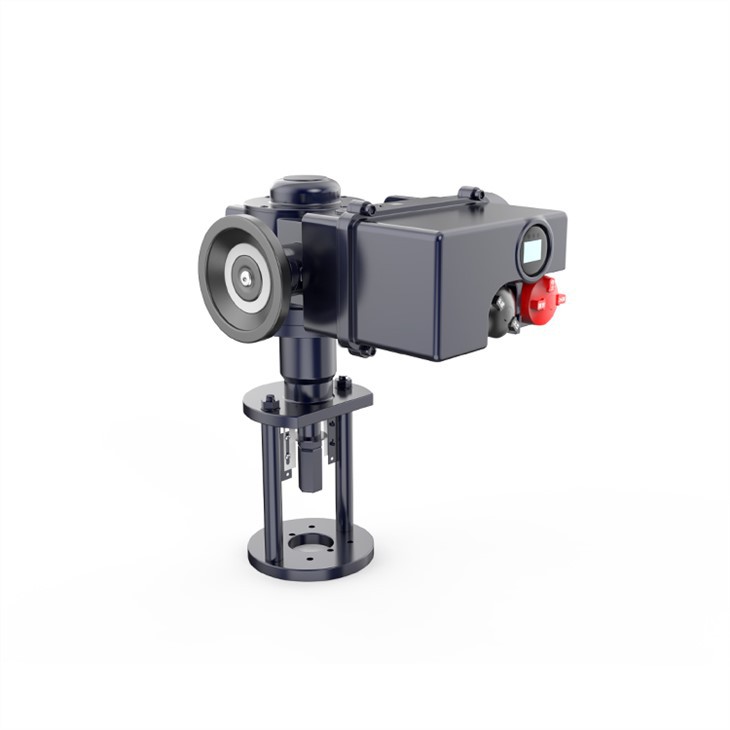

Линейно-поворотный электропривод A plus Z Sereis

Поворотный электропривод серии A plus Z

Линейно-поворотный привод выдает двухтактное усилие и линейное перемещение. В основном используется для одно- и двухседельных регулирующих клапанов, золотниковых клапанов, задвижек и т. д.

Краткое введение

Линейно-поворотное устройство работает с различными типами многооборотных приводов, образуя линейно-поворотный электропривод для различных применений.

такие как ST6 плюс VE50S, T14 плюс VE200S. и т.п.

Подробности см. на следующих страницах. При выборе параметров для электрических приводов следуйте приведенной ниже формуле:

Крутящий момент привода=рабочее усилие x момент/усилие

Циклы полного хода=Макс. ход x цикл/ход

Время работы=60x циклов/скорость привода (об/мин)

Функция разнообразия

1. Защита от перегрузки по крутящему моменту: привод оснащен измерительным механизмом защиты от перегрузки по крутящему моменту, который может точно измерять действующую силу клапана. Когда действующий крутящий момент превышает диапазон, сработает выключатель максимального момента, и схема управления остановит работу направления и выдаст сигнал. Когда двигатель останавливается, клапан и привод будут защищены.

2. Защита двигателя от перегрева: внутри двигателя есть тепловое реле, и двигатель автоматически отключает электропитание, когда двигатель перегревается.

3. Электрическая защита: все входные и выходные каналы оптически изолированы.

4. Предельная защита: положение клапана определяется прецизионным потенциометром, а на механизме установлены четыре независимо регулируемых кулачка для контроля верхнего и нижнего предельных положений привода.

5. Защита от сигнала отключения: регулирующий привод имеет схему обнаружения сигнала. Если вход или выход отключены, привод может сохранить свой первоначальный вид и перейти в полностью закрытое или полностью открытое аварийное положение.

6. Защита от отключения питания: привод SE имеет механическую самоблокировку и останавливается на месте в случае сбоя питания.

7. Работа штурвала: штурвал привода обеспечивает аварийное ручное управление в случае сбоя питания или отказа привода.

8. Функция электрического торможения. Модулирующий привод имеет функцию электрического торможения, чтобы предотвратить воздействие на клапан, когда инерция двигателя слишком велика, и повысить точность управления.

9. Малоинерционный двигатель с высоким крутящим моментом: используются однофазные или трехфазные полностью закрытые асинхронные двигатели с короткозамкнутым ротором с высоким пусковым крутящим моментом, низкой инерцией вращения и малым пусковым током.

10. Индикатор положения: Положение указывает, что выходной ток составляет 4~20 мА постоянного тока. Выходное сопротивление Меньше или равно 75 Ом, постоянный ток на выходе.

Основные технические параметры

1. Выходной сигнал: 4~20 мА, полное сопротивление 250 Ом, выходной сигнал: 4~20 мА, полное сопротивление меньше или равно 750 Ом.

2. Мертвая зона (чувствительность): 0.3~3 процента с плавной регулировкой.

3. Основная ошибка: - плюс 1 процент : - плюс 1,5 процента

4. Разница в доходах: меньше или равно - плюс 1 процент

5. Характеристики демпфирования: отсутствие качания (нулевой качание цикла)

6. Источник питания: однофазный; 220 В (230 В)~ плюс 10 процентов 50 Гц.

трехфазный 380В（440В）~- плюс 10% 50Гц

7. Уровень защиты: IP67

8. Температура окружающей среды: -20 градусов ~70 градусов

9. Влажность окружающей среды: менее или равна 95 процентам.

10. Частота действий: 600 раз в час, система работает на 50%.

Презентация продукта

Технические характеристики модели

Квалификация компании
