Применение

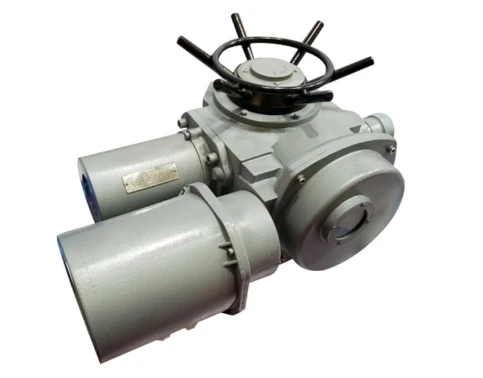

Привод наружного электрического клапана серии DZW.DQW представляет собой приводное устройство электрического клапана, которое используется для управления открытием и закрытием клапана. Многооборотные электрические устройства серии DZW подходят для задвижек, шаровых кранов, дроссельных клапанов и мембранных клапанов. Неполнооборотные электрические устройства DQW и DJW являются производными от продуктов DZW и подходят для дисковых затворов, шаровых кранов и заслонок. Он может точно действовать в соответствии с инструкциями управления. Это незаменимое приводное устройство для дистанционного управления, централизованного управления и автоматического управления различными клапанами и заслонками. Эта серия продуктов используется не только на электростанциях, но и в нефтехимической, металлургической, коммунальной сфере и т. д.
Функции
1. Устройство пыле-, водо- и свето-коррозионностойкое, степень защиты IP55.IP65 (спецзаказ)
2. Механизм управления крутящим моментом надежен в работе, прост в настройке и имеет высокую воспроизводимость крутящего момента:
3. Механизм управления ходом имеет высокую точность и повторяемость регулировки и может быть оснащен от 2 до 4 микропереключателей для направления открытия и закрытия.
4. Полуавтоматический ручной-электрический механизм переключения используется на низшей передаче, а конструкция проста. Надежная работа и простота в эксплуатации 5. Применяется трехфазный асинхронный двигатель для электропривода клапана с большим пусковым крутящим моментом и малым моментом инерции.
6. Оснащен механическим индикатором положения клапана.
Состав
Принципиальная схема трансмиссии
Электрические части
Индикатор открытия и регулятор хода представляют собой интегрированные конструкции, являющиеся общими частями всей серии. Входная шестерня приводится в движение первой шестерней счетчика. После замедления индикаторная пластина вращается в процессе открытия и закрытия клапана, указывая положение открытия или закрытия клапана. Вал потенциометра и индикаторная пластина вращаются синхронно для дистанционной индикации открытия, а угол между открытым положением и закрытым положением индикаторной пластины можно изменить, перемещая число оборотов для регулировки шестерни.
Контроллер хода использует принцип десятичного счетчика, который обеспечивает высокую точность управления. Общие детали для всей серии. Его принцип работы таков: пара больших и малых концевых шестерен в редукторе приводит в движение активную шестерню (Z=8), а затем приводит в действие регулятор хода. После того, как контроллер хода отрегулирован в соответствии с положением открытия и закрытия клапана, когда контроллер поворачивается в заданное положение с выходным валом, кулачок поворачивается на 90 градусов, заставляя микропереключатель срабатывать, отключая питание клапана. двигатель, и двигатель останавливается, чтобы реализовать ограничение хода электрического привода управления.
Двигатель внешний, с хорошими показателями мощности, выходная скорость продукта имеет широкий диапазон выбора, а выходной крутящий момент полностью соответствует стандарту GB/T24923-2010.

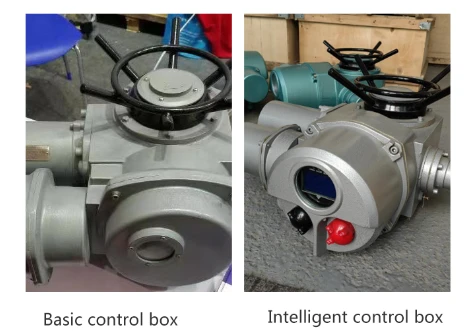

В электрическом приводе базового типа используется окно указателя, а в приводе регулируемого типа используется конструкция зеркальной поверхности окна указателя и утопленная ручка для предотвращения скопления воды.
Независимая герметичная клеммная колодка может обеспечить целостность герметизации электрических частей внутри электропривода и улучшить защитную способность привода.
