Многократный электрический привод
Обзор
Согласно требованиям ISO5210, многоворотливые приводы могут противостоять тяге от клапана и передавать в клапан крутящий момент, что заставляет его вращаться, по крайней мере, один поворот. Обычно, многоворотливые приводы должны завершить несколько поворотов, а клапаны затвора должны быть оснащены подъемными стеблями. Они требуют, чтобы многоворотливые приводы выполняли несколько видов вращения. Следовательно, многоворотливые приводы оснащены пустыми стволами для управления штоком клапана затвора. Они эксплуатируют клапаны затвора, шаровые клапаны и другие клапаны, выводя крутящий момент. Ручная работа клапанов с использованием рукова также является стандартной особенностью приводов. Блок управления обрабатывает данные для управления приводом в направлениях открытия и закрытия. Обычно блок управления служит электрическим интерфейсом с операционной системой DCS, оснащенной локальным управлением и интегрированным в привод.
Особенности электрических приводов
Этот сериал привод электрического клапана имеет следующие функции:
• Компактная и надежная конструкция, легкая.
• Широкий диапазон изменения крутящего момента.
• Жесткий анодированный алюминиевый корпус внутри и снаружи с внешним высокотемпературным покрытием для использования в отношении тяжелой промышленной среды.
• Корпус использует радиальные уплотнения и уплотнительные кольца, которые обеспечивают защиту от водонепроницаемого IP68.
• Он автоматически идентифицирует и исправляет фазы. Автоматическая фазовая защита отказа защищает безопасность оборудования.
• Надежная система определения механического момента, обеспечивающая безопасную работу в условиях перегрузки.
• Окно большого размера и индикатор обеспечивает лучшую индикацию положения на расстоянии.
• Количество локальных вариантов управления позицией, чтобы обеспечить простое ввод в эксплуатацию и эксплуатацию.
Преимущества продукта
Диверсифицированные потребности
Технологические сайты технологии поддерживающих трубопроводов и автоматических клапанов находятся во всем мире. Не только тип сайта и клапана являются важными факторами при выборе электрических приводов, но и климатическая среда работы на месте имеет решающее значение. Fry-A Электрические приводы гарантируют безопасное и надежное обслуживание в различных экстремальных условиях окружающей среды.
Превосходная производительность
Гарантия качества
Только когда все оборудование на месте обеспечивает надежное обслуживание на протяжении всего своего срока службы, может быть эффективным, экономичным и безопасным участком процесса.
Длинный гарантийный период
Основные функции
Защитный класс
Защита уплотнения соответствует стандарту EN 60529, а уровень защиты был обновлен до IP68. IP68 означает, что его можно погрузиться в воду на глубине 8 метров на срок до 96 часов. В течение периода погружения может быть выполнено 10 операций.
Температура окружающей среды
На выключатель
Стандарт -40 градуса ~ +80 степень
Необязательно -60 градуса ~ +60 степень
Модулирующий тип
Стандарт -40 градуса ~ +60 степень
Необязательно -60 градуса ~ +60 степень
Мы можем удовлетворить более широкие специальные требования к температуре окружающей среды.
Защита от коррозии
Высокий уровень защиты от коррозии продукта определяет его долговечность. Система защиты от коррозии основана на химической предварительной обработке, и каждый компонент покрыт порошковым покрытием в двух слоях. Согласно классификации коррозии в соответствии с ISO 12944-2, мы предлагаем различные оценки защиты от коррозии в соответствии с различными прикладными средами.
Взрыв-защищенная оценка
Принцип дизайна оборудования, защищенного от взрыва, состоит в том, что само оборудование не станет источником зажигания в взрывной среде, а также не будет производить искры или перегреться на поверхность, устойчивый к взрыву, устойчивый к Exdeii CT4/T3GB; Exd IICT4/T3GB
СРЕДА
Лечительный агент слой
Функциональное покрытие увеличивает адгезию краски на поверхности полости
Первый слой порошкового покрытия
Этот слой представляет собой порошковое покрытие на основе эпоксидной смолы. Этот слой обеспечивает лучшую адгезию между отделкой поверхности оболочки и покрытием
Второй слой по порошковому покрытию
Этот слой представляет собой порошковое покрытие на основе полиуретана. Этот слой является основным барьером против коррозии от химических веществ и выветривания.
Оптимизированный метод отверждения порошка поперечного сглаживания создает наилучшую коррозионную стойкость.
Режим управления
Внешнее управление все сигналы привода, такие как сигналы ограниченного переключателя, сигналы переключателя крутящего момента, тепловая защита двигателя и положение клапана, могут передаваться на внешнее устройство управления для дальнейшей обработки. При разработке архитектуры логики управления необходимо полностью рассмотреть необходимые механизмы защиты и минимизировать время задержки.
Устройство контактора, используемое для управления работой двигателя, установлено на внешнем устройстве управления и подключено к приводу через кабель.
Когда требуется локальный интерфейс операции управления, локальный интерфейс операции управления должен быть установлен вблизи привода и интегрирован с внешним устройством управления.
Интегрированный контроль
Когда привод включен, привод с интегрированным блоком управления может управляться эксплуатационными элементами локального управления. Блок управления полностью адаптирован к приводу. Привод может быть настроен на сайте без подключения к системе DCS. Между системой управления и приводом требуется только передача и обмен операционными командами и сигналами обратной связи. Управление двигателем сразу же завершено в устройстве.
Fieldbus
Использование автобусных кабелей может сэкономить много места в шкафу управления, и более очевидно, что традиционное соединение линии ввода и выходной сигнала устарело. Использование двухъядерных кабелей упрощает фазу ввода в эксплуатацию и значительно снижает стоимость кабелей в поле на расстоянии.
Другим важным преимуществом технологии Fieldbus является передача профилактической технической и диагностической информации в контрольную комнату. Таким образом, Fieldbus Technology интегрирует все устройства Fieldbus в систему управления активами, чтобы поддержать меры по защите безопасности использования полевых устройств. Приводы, оснащенные интеллектуальными интегрированными контрольными блоками, могут быть применены к различным общим стандартным типам систем Fieldbus в автоматизации процессов.
Стандартные спецификации
|
Защитный класс |
Стандартный IP68 |
|
Источник питания |
Трехфазный AC380V --- 460V 50/60 Гц однофазный: AC110V-AC220V DC24V AC24V 50/60 Гц |
|
Работник |
S4, 25% |
|
Изоляция |
F |
|
Метод управления |
Локальный контроль/DCS/FCS (система управления Fieldbus) |
|
Моторная защита |
Перегрев/перегрузка и короткая замыкания/мгновенная защита от обратного/электронного тормоза |
|
Защита крутящего момента |
Механический крутящий момент/электронная защита крутящего момента |
|
Защита джема |
Защита от перегрева |
|
Ошибка повторяемости |
Меньше или равен ± 1% |
|
Основное ограничение ошибки |
Меньше или равен 1% |
|
Установка мертвой зоны |
0,1% -9,9% регулируют |
|
Внешнее покрытие |
Краска высокой температуры |
|
Температура окружающей среды |
Стандарт: -20-+60 Степень Необязательно: -40-+70 Степень |
|
Окружающая влажность |
90%RH Max (не конденсирование) |
|
Взрыв-защищенная оценка |
Exdi, Exdib II BT4, Exdib II CT4 (IECEX/Atex) |
|
Функции |
ЖК -дисплей китайского языка / английского окна и локальная функция работы Самостоятельная фазовая идентификация и защита отключения фазы Инфракрасная настройка и контроль Неисправность самодиагностика технологии Modbus RTU, Profidbus DP, Hart, FF, Devicene (необязательно) |
|
Сигнал |
A: Удаленный пассивный сухой контакт, сигнал короткий импульс (ведущий) B: Удаленный пассивный сухой контакт, длинный импульс сигнала (удержание) C: Активный сигнал DC24V D: Активный сигнал AC220V E: Удаленный сигнал DC4-20MA |
|
Сигнал обратной связи |
A: Открыть, закрыть, остановить сигналы B: сигнал неисправности C: Сигнал положения клапана (DC4-20MA, DC1-5V, DC0-10V) D: сигнал дистанционного управления |
Технические данные
Многообразные электрические приводы для типа отключения с 1-фазовым двигателем переменного тока
|
Модель |
Выходная скорость Rpm |
Крутящий момент Н.м. |
Номера Начинается максимум 1/h |
Вложения клапана |
Маховик |
Масса Кг |
|||||
|
50 Гц |
60 Гц |
Мин |
Максимум |
Стандартный ISO5210 |
Вариант DIN3210 |
Макс. Мазл. Стебель мм |
Φ мм |
Снижение соотношение |
|||
|
Frya-07.2 |
4 |
4.8 |
10 |
30 |
60 |
F07 F10 |
G0 |
26 34 |
160 |
11:1 |
21 |
|
5.6 |
6.7 |
8:1 |
|||||||||
|
8 |
9.6 |
11:1 |
|||||||||
|
11 |
13 |
8:1 |
|||||||||
|
16 |
19 |
11:1 |
|||||||||
|
22 |
26 |
8:1 |
|||||||||
|
32 |
38 |
11:1 |
28 |
||||||||
|
45 |
54 |
8:1 |
|||||||||
|
63 |
75 |
30 |
11:1 |
||||||||
|
90 |
108 |
8:1 |
|||||||||
|
125 |
150 |
5.5:1 |
|||||||||
|
180 |
216 |
25 |
4:1 |
||||||||
|
Frya-07.6 |
4 |
4.8 |
20 |
60 |
60 |
F07 F10 |
G0 |
26 34 |
160 |
11:1 |
21 |
|
5.6 |
6.7 |
8:1 |
|||||||||
|
8 |
9.6 |
11:1 |
|||||||||
|
11 |
13 |
8:1 |
|||||||||
|
16 |
19 |
11:1 |
|||||||||
|
22 |
26 |
8:1 |
|||||||||
|
32 |
38 |
11:1 |
28 |
||||||||
|
45 |
54 |
8:1 |
|||||||||
|
63 |
75 |
30 |
11:1 |
37 |
|||||||
|
90 |
108 |
8:1 |
|||||||||
|
125 |
150 |
5.5:1 |
|||||||||
|
180 |
216 |
50 |
4:1 |
||||||||
|
Frya-10.2 |
4 |
4.8 |
40 |
120 |
60 |
F10 |
G0 |
40 |
200 |
11:1 |
28 |
|
5.6 |
6.7 |
8:1 |
|||||||||
|
8 |
9.6 |
11:1 |
31 |
||||||||
|
11 |
13 |
8:1 |
|||||||||
|
16 |
19 |
11:1 |
|||||||||
|
22 |
26 |
8:1 |
|||||||||
|
32 |
38 |
11:1 |
40 |
||||||||
|
45 |
54 |
30 |
8:1 |
||||||||
|
63 |
75 |
11:1 |
43 |
||||||||
|
90 |
108 |
8:1 |
|||||||||
|
125 |
150 |
5.5:1 |
|||||||||
|
180 |
216 |
100 |
4:1 |
||||||||
|
Frya-14.2 |
4 |
4.8 |
100 |
250 |
60 |
F14 |
G1/2 |
58 |
315 |
11:1 |
59 |
|
5.6 |
6.7 |
8:1 |
|||||||||
|
8 |
9.6 |
11:1 |
|||||||||
|
11 |
13 |
8:1 |
|||||||||
|
16 |
19 |
30 |
11:1 |
61 |
|||||||
|
22 |
26 |
8:1 |
|||||||||
|
32 |
38 |
11:1 |
63 |
||||||||
|
45 |
54 |
8:1 |
|||||||||
|
Frya-14.6 |
4 |
4.8 |
200 |
500 |
60 |
F14 |
G1/2 |
58 |
400 |
11:1 |
63 |
|
5.6 |
6.7 |
8:1 |
|||||||||
|
8 |
9.6 |
400 |
30 |
11:1 |
|||||||
|
11 |
13 |
8:1 |
|||||||||
|
16 |
19 |
11:1 |
66 |
||||||||
|
22 |
26 |
8:1 |
|||||||||
Многообразные электрические приводы для типа отключения с 3-фазовым двигателем переменного тока
|
Модель |
Выход скорость rpm |
Диапазон крутящего момента Н.м. |
Номинальный власть КВт |
Скорость rpm |
Номинальный текущий A |
Максимум текущий A |
Начинающий текущий A |
Перекладыш ПРОТ. Настройка устройства |
|
Frya-07.2 |
4 |
30 |
0.02 |
1400 |
0.4 |
0.3 |
1.1 |
0.3 |
|
5.6 |
0.02 |
1400 |
0.4 |
0.4 |
1.1 |
0.4 |
||
|
8 |
0.04 |
1400 |
0.4 |
0.4 |
1.1 |
0.4 |
||
|
11 |
0.04 |
1400 |
0.4 |
0.5 |
1.1 |
0.5 |
||
|
16 |
0.06 |
2800 |
0.6 |
0.6 |
2.0 |
0.6 |
||
|
22 |
0.06 |
2800 |
0.6 |
0.7 |
2.0 |
0.7 |
||
|
32 |
0.10 |
1400 |
1.0 |
1.0 |
2.5 |
1.0 |
||
|
45 |
0.10 |
1400 |
1.0 |
1.1 |
2.5 |
1.1 |
||
|
63 |
0.20 |
2800 |
0.8 |
1.3 |
4.6 |
1.3 |
||
|
90 |
0.20 |
2800 |
0.8 |
1.4 |
4.6 |
1.4 |
||
|
125 |
0.30 |
2800 |
0.9 |
1.6 |
4.6 |
1.6 |
||
|
180 |
25 |
0.30 |
2800 |
0.9 |
1.7 |
4.6 |
1.7 |
|
|
Frya-07.6 |
4 |
60 |
0.03 |
1400 |
0.4 |
0.4 |
1.1 |
0.4 |
|
5.6 |
0.03 |
1400 |
0.4 |
0.5 |
1.1 |
0.5 |
||
|
8 |
0.06 |
1400 |
0.6 |
0.7 |
1.7 |
0.7 |
||
|
11 |
0.06 |
1400 |
0.6 |
0.7 |
1.7 |
0.7 |
||
|
16 |
0.12 |
2800 |
0.7 |
0.9 |
3.2 |
0.9 |
||
|
22 |
0.12 |
2800 |
0.7 |
1.1 |
3.2 |
1.1 |
||
|
32 |
0.20 |
1400 |
1.7 |
2.0 |
4.8 |
2.0 |
||
|
45 |
0.20 |
1400 |
1.7 |
2.1 |
4.8 |
2.1 |
||
|
63 |
0.40 |
2800 |
1.7 |
2.4 |
9.5 |
2.4 |
||
|
90 |
0.40 |
2800 |
1.7 |
2.6 |
9.5 |
2.6 |
||
|
125 |
0.50 |
2800 |
1.8 |
3.2 |
9.5 |
3.2 |
||
|
180 |
50 |
0.50 |
2800 |
1.8 |
3.4 |
9.5 |
3.4 |
|
|
Frya-10.2 |
4 |
120 |
0.06 |
1400 |
0.5 |
0.6 |
2.1 |
0.6 |
|
5.6 |
0.06 |
1400 |
0.5 |
0.6 |
2.1 |
0.6 |
||
|
8 |
0.12 |
1400 |
1.1 |
1.2 |
3.2 |
1.2 |
||
|
11 |
0.12 |
1400 |
1.1 |
1.3 |
3.2 |
1.3 |
||
|
16 |
0.25 |
2800 |
1.4 |
1.6 |
4.7 |
1.6 |
||
|
22 |
0.25 |
2800 |
1.4 |
1.9 |
4.7 |
1.9 |
||
|
32 |
0.40 |
1400 |
2.6 |
2.7 |
8.9 |
2.7 |
||
|
45 |
0.40 |
1400 |
2.6 |
3.2 |
8.9 |
3.2 |
||
|
63 |
0.70 |
2800 |
3.2 |
3.8 |
17 |
3.8 |
||
|
90 |
0.70 |
2800 |
3.2 |
4.2 |
17 |
4.2 |
||
|
125 |
1.00 |
2800 |
3.7 |
5.5 |
17 |
5.5 |
||
|
180 |
100 |
1.00 |
2800 |
3.7 |
5.8 |
17 |
5.8 |
|
|
Frya-14.2 |
4 |
250 |
0.12 |
1400 |
0.5 |
0.8 |
2.9 |
0.8 |
|
5.6 |
0.12 |
1400 |
0.5 |
1.1 |
2.9 |
1.1 |
||
|
8 |
0.25 |
1400 |
1.1 |
1.7 |
5.5 |
1.7 |
||
|
11 |
0.25 |
1400 |
1.1 |
1.8 |
5.5 |
1.8 |
||
|
16 |
0.45 |
2800 |
1.6 |
3.2 |
9.5 |
3.2 |
||
|
22 |
0.45 |
2800 |
1.6 |
3.7 |
9.5 |
3.7 |
||
|
32 |
0.75 |
1400 |
2.6 |
4.2 |
17 |
4.2 |
||
|
45 |
0.75 |
1400 |
2.6 |
5.3 |
17 |
5.3 |
||
|
63 |
1.40 |
2800 |
4.9 |
7.4 |
40 |
7.4 |
||
|
90 |
1.40 |
2800 |
4.9 |
9.5 |
40 |
9.5 |
||
|
125 |
1.80 |
2800 |
5.6 |
12 |
50 |
12 |
||
|
180 |
200 |
1.80 |
2800 |
5.6 |
12 |
50 |
12 |
|
|
Frya-14.6 |
4 |
500 |
0.20 |
1400 |
0.9 |
0.9 |
5.5 |
0.9 |
|
5.6 |
0.20 |
1400 |
0.9 |
1.1 |
5.5 |
1.1 |
||
|
8 |
0.40 |
1400 |
1.8 |
3.2 |
9.8 |
3.2 |
||
|
11 |
0.40 |
1400 |
1.8 |
3.7 |
9.8 |
3.7 |
||
|
16 |
0.80 |
2800 |
3.8 |
5.3 |
19 |
5.3 |
||
|
22 |
0.80 |
2800 |
3.8 |
5.8 |
19 |
5.8 |
||
|
32 |
1.60 |
1400 |
5.6 |
7.9 |
40 |
7.9 |
||
|
45 |
1.60 |
1400 |
5.6 |
9.5 |
40 |
9.5 |
||
|
63 |
3.00 |
2800 |
9.5 |
14 |
61 |
14 |
||
|
90 |
3.00 |
2800 |
9.5 |
17 |
61 |
17 |
||
|
125 |
3.30 |
2800 |
10 |
22 |
61 |
19 |
||
|
180 |
400 |
3.30 |
2800 |
10 |
23 |
61 |
19 |
|
|
Frya-16.2 |
4 |
1000 |
0.40 |
1400 |
1.5 |
2.8 |
11 |
2.8 |
|
5.6 |
0.40 |
1400 |
1.5 |
3.1 |
11 |
3.1 |
||
|
8 |
0.80 |
1400 |
2.9 |
5.3 |
23 |
5.3 |
||
|
11 |
0.80 |
1400 |
2.9 |
5.8 |
23 |
5.8 |
||
|
16 |
1.50 |
2800 |
5.9 |
9.5 |
42 |
9.5 |
||
|
22 |
1.50 |
2800 |
5.9 |
11 |
42 |
11 |
||
|
32 |
3.00 |
1400 |
8.9 |
14 |
63 |
14 |
||
|
45 |
3.00 |
1400 |
8.9 |
17 |
63 |
17 |
||
|
63 |
5.00 |
2800 |
12 |
26 |
120 |
26 |
||
|
90 |
5.00 |
2800 |
12 |
32 |
120 |
26 |
||
|
125 |
6.00 |
2800 |
13 |
37 |
120 |
26 |
||
|
180 |
800 |
6.00 |
2800 |
13 |
47 |
120 |
26 |
РАЗМЕРЫ
Дисплей продукта

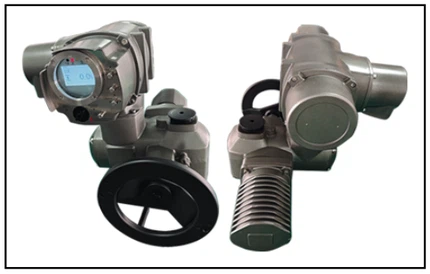

Продукт реальный выстрел
Компания введение
Основанная в 2014 году, Freya в основном занимается клапанами, приводами, электрическими приводами клапана, электрическими клапанами и другими продуктами и услугами управления жидкостью. Он фокусируется на области процесса промышленности и уже давно стремится предоставить профессиональные решения для контроля за жидкостью для промышленности процессов, таких как электричество, сталь, строительные материалы и очистка воды. В соответствии с фактическими условиями труда, благодаря необходимому обзору и техническому раскрытию, он предоставляет клиентам безопасное, экономичное и экологически чистое выбор и проектирование, строго поставляет и направляет установку и ввод в эксплуатацию в соответствии с требованиями контракта, а также для использования, когда стандарты выполняются. Компания всегда была сосредоточена на улучшении своих инновационных возможностей и достигла ряда инновационных результатов за счет увеличения инвестиций в НИОКР и внедрения технологий. В последние несколько лет компания успешно подала заявку на неинвазивные патенты на внешний вид и патентные сертификаты модели коммунальных услуг. Эти инновационные достижения улучшили основную конкурентоспособность компании.
Приложения
Сертификаты

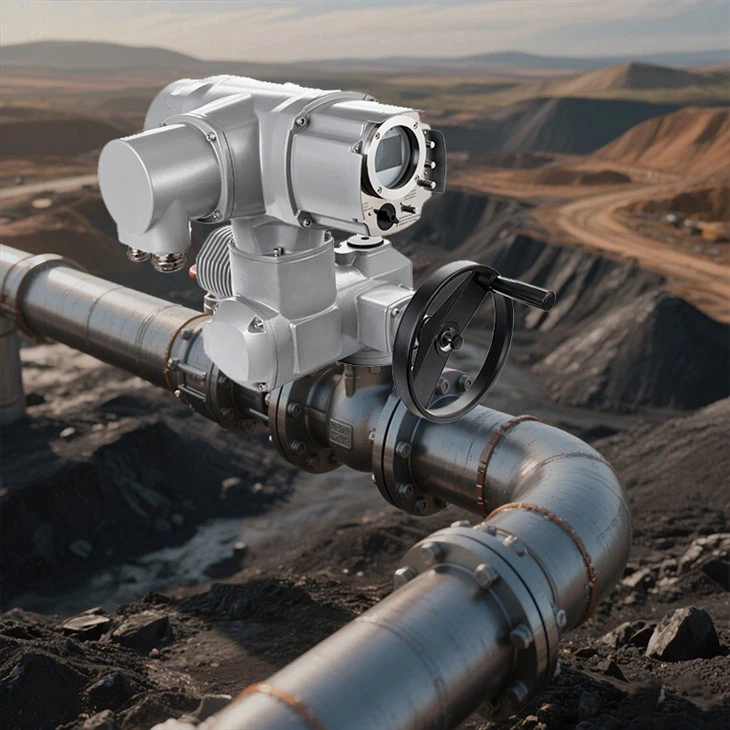

горячая этикетка : Интеллектуальный интегрированный электрический привод для горнодобывающей промышленности, Китая, производителей, поставщиков, фабрики, покупки, цены, цитаты
