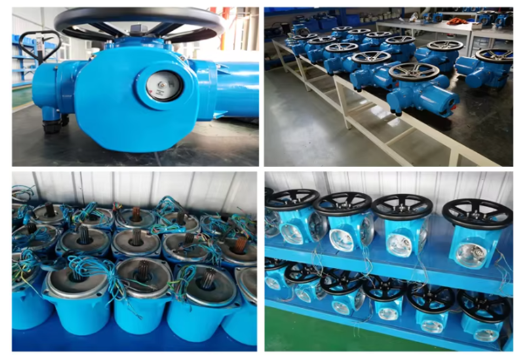

Электрический привод клапана DZW
Многооборотный электрический привод клапана представляет собой приводное устройство для клапанов, обеспечивающее управление открытием, закрытием или плавным регулированием. Он подходит для задвижек, проходных клапанов, мембранных клапанов, плунжерных клапанов, дроссельных клапанов, водяных затворов и т. д. Его можно использовать для клапанов с выдвижным штоком и клапанов со скрытым штоком.
Эта серия электрооборудования обладает полным набором функций, надежной работой, небольшими размерами, легким весом, а также удобством использования и обслуживания. На клапане может быть реализовано дистанционное управление, централизованное управление и автоматическое управление. Широко используется в электроэнергетике, металлургии, нефтяной, химической промышленности, производстве бумаги, очистке сточных вод и других отраслях промышленности.
Характеристики этого продукта соответствуют положениям JB/T8528-1997 «Технические условия для обычного электрического привода клапана». Характеристики взрывозащищенного типа соответствуют стандарту GB3836.1-2000 «Электрическое оборудование для взрывоопасных газовых сред, часть 1: Общие требования», GB3836.2-2000 «Электрическое оборудование для взрывоопасных газовых сред, часть 2: взрывозащищенный тип». «d»» и положения JB/T8529-1997 «Технические условия на взрывозащищенный электропривод клапана «d».
Электроприводы многооборотные классифицируются по типам защиты: наружного типа и взрывозащищенного типа;
В зависимости от режима управления: есть интеллектуальный тип включения-выключения и интеллектуальный модулирующий тип;
В зависимости от типа соединения: есть крутящий момент, тип электростанции и тип тяги.
Технические параметры
Электропитание: обычное, трехфазное 380В (50Гц) специальное,
трехфазный 660В, 415В (50Гц, 60Гц)
Однофазное 220 В, 110 В (50 Гц, 60 Гц)
Рабочая среда:
Температура окружающей среды: -20~+60 градусов (специальный заказ -40~+80 градусов)
Относительная влажность:<95% (at 25C)
Тип защиты наружный тип применяется в местах без горючих, взрывоопасных и неагрессивных сред. К взрывозащищенным изделиям относятся dI и dIBT4. dI подходит для неземных работ в угольных шахтах, а dIBT4 используется на заводах и подходит для взрывоопасных газовых смесей, среда которых соответствует группам IIA и IIB T1 ~ T4. Уровень защиты: IP55 (специальный заказ IP65, IP67)
Рабочий цикл: кратковременный 10 минут (по специальному заказу 30 минут).
Компиляция модели
Модели
Ручно-электрический механизм
Механизм ручно-электрического переключения представляет собой полуавтоматическое переключение, для переключения в ручном режиме необходимо потянуть ручку, и он будет работать автоматически, когда ручное состояние изменится на электрическое. Он состоит из ручки, переключающего элемента, вертикального стержня, муфты, пружины сжатия и т. д. Когда требуется работа маховика, нажмите ручку в ручном направлении, и переключающий элемент поднимет сцепление и сожмет пружину сжатия. . Когда ручка перемещается в определенное положение, муфта отключится от червячного колеса и войдет в зацепление с маховиком. При этом вертикальная тяга стоит вертикально на торце червячного колеса под действием торсионной пружины, удерживая сцепление от падения. После завершения переключения ручку можно отпустить и использовать маховик для работы. . Когда требуется электрическое управление, двигатель приводит во вращение червячное колесо, и вертикальный стержень, поддерживаемый на торцевой поверхности червячного колеса, упадет. Под действием нажимной пружины муфта быстро переместится в направлении червячного колеса, войдет в зацепление с червячным колесом и одновременно отключится от маховика, автоматически реализуя ручное управление. переход в электрическое состояние.
Приложения
Многооборотные электрические приводы серии Z подходят для открытия и закрытия частей линейных клапанов, таких как задвижки, шаровые клапаны, мембранные клапаны, задвижки, водяные клапаны и т. д. Для открытия, закрытия или регулирования клапана. Клапан дистанционного управления обеспечивает необходимое управление приводом и автоматическое управление. Они обладают полным набором функций, надежной работой, передовыми системами управления, небольшими размерами, легким весом, простотой в использовании и обслуживании. Широко используется в электроэнергетике, металлургии, нефтяной, химической, бумажной, десульфуризации и пылеудалении, очистке сточных вод и других отраслях промышленности. Электроприводы многооборотные бывают: наружного типа, взрывозащищенные, габаритного модулирующего типа, габаритного взрывного типа, взрывогабаритного модулирующего типа. По типу соединения также делятся на моментные и упорные.
