Многооборотные электроприводы

Многооборотные электроприводы
Детали:
Электропривод многооборотного клапана серии AZ применяется к клапанам с линейным открытием-закрытием, например: шлюз, запорный клапан, мембранный клапан, запорная заслонка и т. Д., Которые используются для открытия, закрытия и регулирования клапанов.
Отправить запрос
Описание
Отправить запрос

Основные технические характеристики

модель

Номинальный крутящий момент

Номинальная тяга

Скорость вращения на выходе

Мощность двигателя

Номинальный ток

Коэффициент скорости ручного управления

Максимум. диаметр штока клапана

Эталонный вес

Nm

К.Н.

г / мин

KW

я

мм

кг

AZ10

100

40

24

0,25

1,03

1:60

28

25

36

0,37

1,38

1:40

48

1:30

AZ15

150

24

0,37

1,38

1:60

36

0,55

2,2

1:40

48

1:30

AZ20

200

100

24

0,55

2,2

1:60

40

28

36

0,75

2,62

1:40

AZ30

300

24

0,75

2,62

1:60

AZ45

450

150

24

1,1

4,0

1:60

48

36

40

1,5

4,12

1:36

AZ60

600

24

1,5

4,12

1:60

AZ90

900

200

24

2,2

5,25

1:60

60

47

40

3

7,9

1:36

AZ120

1200

24

3

7,9

1:60

AZ180

1800

325

18

4

8,87

1:70

70

126

AZ250

2500

18

5,5

12,05

1:70

AZ350

3500

18

7,5

15,6

1:70

Примечание: мы можем предоставить продукты с другой скоростью вращения в соответствии с требованиями клиентов.

горячая этикетка : Электроприводы многооборотные, Китай, производители, поставщики, завод, купить, цена, котировка

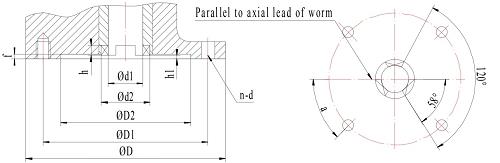

Стандарт подключения и габаритные размеры

image005(001)

Таблица Действующий стандарт JB2920 (тип крутящего момента)

модель

База двигателя №

D

D1

D2 (Н9)

h1

е

час

d1

d2

d

N

AZ10 / 15

J2

145

120

90

2

5

8

30

45

M10

4

45 °

AZ20 / 3045/60

J3

185

160

125

10

42

58

M12

AZ45 / 60

J4

225

195

150

12

50

72

M16

AZ90 / 120

J4

230

195

150

12

50

72

M16

J5

275

235

180

14

62

82

M20

AZ180 / 250/350

J7

330

285

220

3

6

16

72

98

φ26

image007(001)

Таблица 2 Оперативный стандарт GB / T12222-2005 (тип тяги)

модель

Фланец №

D

D1

D2

е

d1 (макс)

d

L

N

AZ10 / 15

F10

125

102

70

3

T28

M10

40

4

45 °

AZ20 / 30

F14

175

140

100

4

T40

M16

55

AZ45 / 60

F16

210

165

130

5

T48

M20

70

AZ90 / 120

F25

300

254

200

T60

M16

90

8

22.5 °

AZ180 / 250/350

F30

350

298

230

T70

M20

110


Структура и размеры привода AZ



модель

H1

ЧАС

L1

L

F1

F2

F3

φD

AZ10 / 15/20/30

119

247

300

638

184

418

522

200

AZ45 / 60

124

245

335

676

198

463

567

250

AZ90 / 120

142

263

390

745

217

503

607

250

AZ180 / 250/350

200

320

444

+819

217

547

651

250

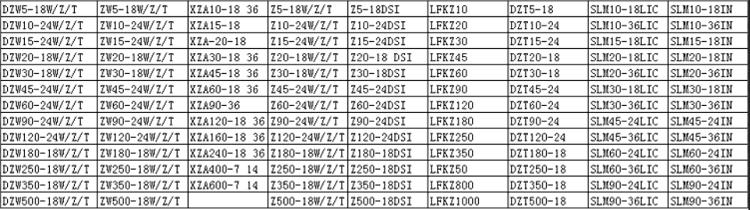

Сменные модели в промышленности
