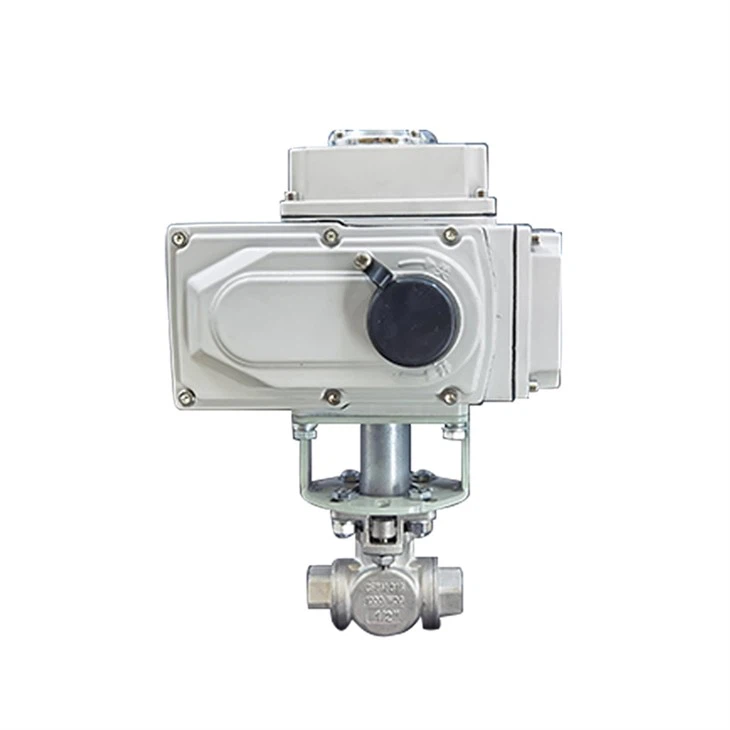

Трехходовой шаровой кран из нержавеющей стали

product-507-334

Функции

◆ Уменьшенный диаметр T-образный/L-образный/X-образный: 1/2-6 (DN15-DN150)

◆ Рабочее давление: Класс 150/300 PN16/40 10K Рабочая температура: -20C~180C

◆ Американский стандарт ANSI Class 150 Стандарт проектирования: ASME B16.34API608API6D

◆ Конструкция взрывозащищенного выпускного устройства штока клапана

◆ стандарт фланца: ASME B16.51 Расчет динамической нагрузки двойных пружин-бабочек

◆ Проверка и тестирование: AP1 598

◆ Точное литье

◆ Антистатическое устройство (опционально)

◆ 4 конструкции седел клапанов

◆ Вращающаяся на 360 градусов ручка

◆ Ручка замка

◆ Конструкция высокой платформы с прямым креплением ISO5211

◆ Устройство автоматизации (опционально)

◆ Немецкий стандарт DIN PN16 Стандарт проектирования: EN1983EN12516-1

◆ стандарт фланца: EN1092-1 PN16/40.

◆ Проверка и тестирование: EN12266-1 Японский стандарт: JIS 10K Стандарт проектирования: JIS B2071

◆ Стандарт фланца: JIS B2220 Проверка и испытание: JIS B2003

product-498-511

product-498-501

Трехходовой шаровой кран

Электрический трехходовой шаровой кран - это новый тип трехходового шарового крана с переключением портов, который может использоваться для управления направлением, отводом или схождением среды в трех трубопроводах. В зависимости от различных структур сердечника шара его можно разделить на Т-образный или Г-образный. Разница между Т-образным электрическим трехходовым шаровым краном и Г-образным электрическим трехходовым шаровым краном в основном обусловлена разницей во внутренней структуре, которую нельзя увидеть по внешнему виду! Т-образные шаровые краны могут соединять и перекрывать третий канал трех ортогональных трубопроводов, играя роль в отводе и схождении, в то время как Г-образные шаровые краны могут соединять только два ортогональных трубопровода и не могут одновременно поддерживать взаимосвязь третьего трубопровода, играя только роль в распределении.

product-505-262

С точки зрения технологии, Т-образные электрические трехходовые шаровые краны могут заменить Г-образные электрические трехходовые шаровые краны, но Г-образные шаровые краны не могут заменить Т-образные шаровые краны! При использовании следует выбирать различные конструктивные формы в соответствии с различными условиями работы, и Т-образные шаровые краны могут использоваться для постоянного тока, а Г-образные шаровые краны - нет.

Трехходовой шаровой кран может гибко резать, распределять и изменять направление потока среды. Уплотнительная поверхность шарового крана обычно находится в закрытом состоянии со сферической поверхностью, поэтому она не легко разрушается средой, проста в эксплуатации и имеет простую и компактную конструкцию. Его можно использовать в рабочих условиях с водой, природным газом, кислотой, растворителями и т. д.

Проверка качества перед отправкой продукции с завода

1. Проверяйте продукцию, произведенную на производственной линии электропривода каждый день, со 100% проверкой. Сначала откройте крышку индикатора, проверьте, эстетична ли проводка, полностью ли зацеплены концевые кулачки в направлениях открытия и закрытия, соответствует ли положение указателя фактическому положению привода, затянуты ли винты внутри, и после проверки закройте крышку, чтобы проверить, нет ли отслоения краски на внешнем виде электропривода. Пятна, полностью ли установлены ручной ключ, водонепроницаемое соединение, ручная пылезащитная заглушка, зеркало и крышка зеркала. Если нет ошибок, используйте лазерную маркировочную машину, чтобы отметить номер продукта на задней стороне электропривода. Номер продукта должен включать дату дня. Наконец, пену следует вычесть для складирования.

2. Проверка комплектов клапанов: После того, как оператор производственной линии сборки клапанов завершит отладку, он принимает производственный заказ и находит инспектора по качеству. Инспектор по качеству проверяет каждую деталь в соответствии с производственным заказом и продуктом (элементы проверки: количество, диаметр, материал, способ подключения клапанов. Соответствует ли давление производственному заказу, напряжение, тип управления, способ подключения электроприводов, являются ли они взрывозащищенными изделиями, соответствуют ли они производственному заказу, затянуты ли винты клапанов и электроприводов, и отсутствуют ли они)

3. Проверка перед упаковкой: проверьте, соответствуют ли количество, модель, напряжение, метод управления и запасные части продукции производственному заказу.

4. Выборочный контроль изделий в обрабатывающем центре: один раз в день утром и днем принесите таблицу элементов контроля в обрабатывающий центр, случайным образом выберите обработанное изделие из каждого станка и попросите оператора обрабатывающего центра измерить его по одному в соответствии с таблицей элементов контроля и вести записи.

Изображения продукта

product-524-314
