Отсечной шаровой кран О-типа
Характеристики продукта привода
Корпус - Корпус изготовлен из твердого алюминиевого сплава, анодирован и покрыт полиэфирной порошковой краской, обладает высокой коррозионной стойкостью. Уровень защиты IP67, NEMA4 и 6, доступен тип IP68.
Двигатель - полностью закрытый двигатель с короткозамкнутым ротором, небольшой размер, большой крутящий момент, небольшая сила инерции, класс изоляции F, встроенный переключатель защиты от перегрева для предотвращения повреждения двигателя из-за перегрева.
Конструкция ручки – конструкция ручки обеспечивает безопасность, надежность, экономию труда и небольшие размеры. Когда питание выключено, потяните ручку для ручного управления. Если вы не используете его вручную, для удобства поместите ключ в зажим.
Индикатор--Индикатор установлен на центральной оси и позволяет наблюдать за положением клапана. Линза имеет конструкцию выпуклого зеркала, которая не накапливает воду и делает наблюдение более удобным.
Осушитель – используется для контроля температуры, предотвращения конденсации влаги внутри привода из-за изменений температуры и погодных условий, а также для поддержания внутренних электрических компонентов в сухости.
Герметизация — хорошая герметизация, стандартный уровень защиты продукта — IP67, уровень защиты IP68 является дополнительным.
электрический шаровой кран О-типа
Аксессуары для продукта
Особенности отсечного шарового крана O-типа
Электрический отсекающий шаровой кран O-типа представляет собой вращающийся на 90 градусов шаровой кран с отличными герметизирующими характеристиками, большой пропускной способностью, малым коэффициентом сопротивления потоку, простой конструкцией, удобным обслуживанием, длительным сроком службы, а также диаметром прохода корпуса клапана и соединительной трубы. равны и образуют один диаметр. Среда проходит практически без потерь. Он оснащен приводом. Продукт обычно используется в случаях со строгими требованиями к герметизации. Помимо контроля газовых, жидких и паровых сред, он также подходит для контроля воды в помещении, содержащей волокнистые примеси. Он широко используется в нефтяной, химической промышленности, металлургии, легкой промышленности, производстве бумаги, электростанциях, холодильном оборудовании и других сферах деятельности.

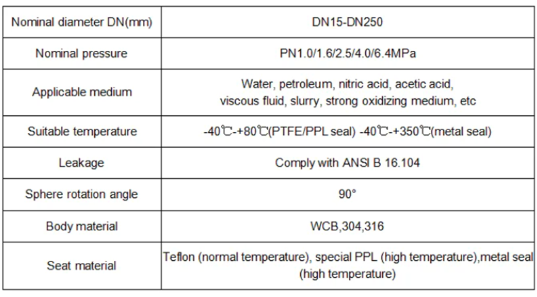

Основные параметры
Конструкция электрического шарового крана
Существует много типов электрических шаровых кранов. Их обычно делят на две категории в зависимости от их структурных форм, а именно структуру О-типа и структуру V-типа. Шаровые отверстия у них разные, и их применение также различно. Тип О обычно подходит для использования с отключением и периодической регулировкой. , тогда как V-образный тип больше подходит для регулировки (большее регулируемое передаточное число).
Конструкция шарового крана О-типа: Шаровой кран О-типа имеет шар со средним сквозным отверстием, установленным внутри корпуса клапана. Шар имеет сквозное отверстие диаметром, равным диаметру трубы. В полностью открытом состоянии это неблокирующийся клапан с большой пропускной способностью и отсутствием направления потока жидкости, поступающей в клапан. Шарик может вращаться в уплотнительном гнезде, а с обеих сторон в направлении трубопровода имеется кольцевой эластомер для обеспечения уплотнения. Повернув шар на 90 градусов, можно изменить направление сквозного отверстия, тем самым осуществляя открытие и закрытие шарового крана.
Конструкция шарового крана V-образной формы: Сердечник шарового крана V-образного типа имеет V-образную конструкцию. Сердечник клапана представляет собой 1/4 сферическую оболочку с V-образной выемкой. При вращении шара площадь отверстия изменяется, но форма поверхности отверстия всегда остается треугольной, а характеристики течения аналогичны другим. Процент, регулируемое соотношение большое. Он обладает характеристиками большой пропускной способности, большого регулируемого диапазона, силы сдвига и способности плотного закрытия. Он особенно подходит для условий работы, где жидкий материал является волокнистым. Как правило, шаровые краны V-образной формы представляют собой шаровые краны с одинарным уплотнением. Не подходит для двустороннего использования.
Эксплуатация и использование электрического фланцевого шарового крана
1. Перед работой убедитесь, что трубопроводы и клапаны промыты.
2. Работа клапана завершается вращением штока клапана (режим ручного или автоматического управления): при повороте на 1/4 оборота (90 градусов) по часовой стрелке клапан закрывается. При повороте на 1/4 оборота (90 градусов) в противоположном направлении клапан открывается.
3. Когда направление канавки в верхней части ручки или штока клапана параллельно трубопроводу, клапан открыт.
4. Крутящий момент штока клапана будет варьироваться в зависимости от следующих факторов: продолжительность открытия и закрытия клапана, среда трубопроводной системы, давление в трубопроводе и тип седла клапана и т. д.
