Шаровой кран V-типа
Проверка качества продукции перед отправкой с завода
1. Ежедневно проверяйте продукцию, производимую на производственной линии электропривода, 100% проверка. Сначала откройте крышку индикатора и проверьте, красивая ли проводка, полностью ли подняты ограничительные кулачки в направлениях открытия и закрытия и соответствует ли положение указателя фактическому положению привода. , затянуты ли внутренние винты, проверьте, правильно ли установлена задняя крышка, и проверьте, нет ли отслоений краски на внешнем виде электропривода. Грязь, ручной гаечный ключ, водонепроницаемый разъем, ручная пылезащитная заглушка, смотровое стекло и сальник смотрового стекла установлены. После того, как все будет правильно, с помощью лазерной маркировочной машины нанесите номер продукта на задней стороне электропривода. Номер продукта должен включать дату дня и, наконец, положить пену на хранение.
2. Проверка комплектов клапанов: после того, как оператор производственной линии по установке клапанов завершит отладку, он передаст производственный заказ инспектору по качеству, а инспектор по качеству проверит производственный заказ и продукты один за другим (элементы проверки: клапан количество, диаметр, материал, способ подключения.Соответствует ли давление производственному заказу, соответствует ли напряжение, тип управления, способ подключения электропривода, является ли это взрывозащищенным изделием и соответствует ли оно производству порядок, затянуты ли винты клапана и электропривода, нет ли недостающих)
3. Проверка перед упаковкой: проверьте, соответствуют ли количество, модель, напряжение, метод управления и запасные части продукции производственному заказу.
4. Проверка выборочной продукции в обрабатывающем центре: каждый день утром и днем переносите список объектов проверки в обрабатывающий центр и случайным образом выбирайте обработанный продукт на каждой машине. Найдите оператора процессингового центра и попросите его провести измерения по одному по списку объектов проверки. , и вести записи.
Особенности электрического шарового крана V-образного типа
Он имеет преимущества компактной конструкции, небольшого размера и может быть установлен вертикально и горизонтально. Он оснащен подвижным металлическим седлом клапана, имеет функцию компенсации самообслуживания, отличается превосходными характеристиками уплотнения и длительным сроком службы.
Электрический шаровой кран V-образного типа имеет конструкцию с двумя подшипниками, которая обладает высокой механической стабильностью и малым пусковым моментом, что обеспечивает отличную чувствительность и скорость срабатывания клапана.
Максимальная надежность (безопасность): корпус клапана цельный, прочный и долговечный, на работу не влияет давление в трубопроводе, можно избежать утечек корпуса клапана.
V-образный вырез электрического регулирующего шарового клапана V-образного типа и седло клапана создают сильную силу сдвига, которая может отсекать волокна и другие загрязнения, а также имеет функцию самоочистки, позволяющую избежать заедания клапана.
Максимальный объем потока: благодаря обтекаемой форме и полному управлению вращением под прямым углом электрического шарового крана V-образного типа максимальное значение объема особенно велико, пропускная способность особенно велика, а сопротивление потоку мало.

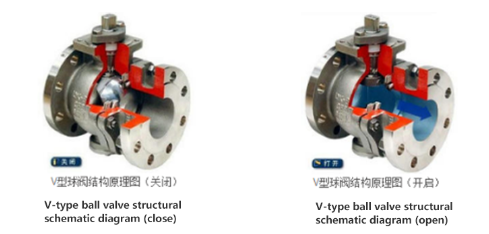

Конструкция шарового крана V-типа
Сердечник шарового крана V-типа имеет V-образную конструкцию. Сердечник клапана представляет собой 1/4 сферическую оболочку с V-образной выемкой. Он имеет большую пропускную способность, большой регулируемый диапазон, силу сдвига и может быть плотно закрыт. Особенно подходит для жидкостей. Условия, когда материал волокнистый. Как правило, шаровые краны V-типа представляют собой шаровые краны с одинарным уплотнением. Не подходит для двустороннего использования.
Край сердечника клапана V-образный, на шаре имеется V-образное отверстие. Когда шар вращается, изменение площади среднего отверстия можно использовать для регулировки скорости потока, а также отсекать примеси, содержащиеся в жидкости, и закрывать ее. Подходит для пульпы, контроля растворов и вязких жидкостей.
Параметры продукта
Производственные стандарты Национальный стандарт
Модель VQ47Y
Спецификация 150 мм
Давление 1,6 МПа
Материал Литая сталь
Строгий контроль качества, процедуры проверки и тестирования
Принцип работы
Электрический регулирующий шаровой кран V-образного типа имеет V-образный вырез специальной формы. Когда клапан закрыт, V-образный вырез образует с седлом клапана клиновидную форму и оказывает срезающее действие. Электрический шаровой кран V-образного типа подходит для регулирования содержания волокнистых шламов, сточных вод и липких гранулированных сред. Это может предотвратить явление прилипания, вызванное грязью между шаром и седлом клапана. Он имеет функцию самоочистки и является широко используемым регулирующим клапаном.
Электрический регулирующий шаровой кран V-образного типа имеет V-образный вырез специальной формы. Когда клапан закрыт, V-образный вырез образует с седлом клапана клиновидную форму и оказывает срезающее действие. Электрический шаровой кран V-образного типа подходит для регулирования содержания волокнистых шламов, сточных вод и липких гранулированных сред. Это может предотвратить явление прилипания, вызванное грязью между шаром и седлом клапана. Он имеет функцию самоочистки и является широко используемым регулирующим клапаном.
Материал основных частей
Полевое применение
