Клапан-бабочка с уплотнением из ПТФЭ

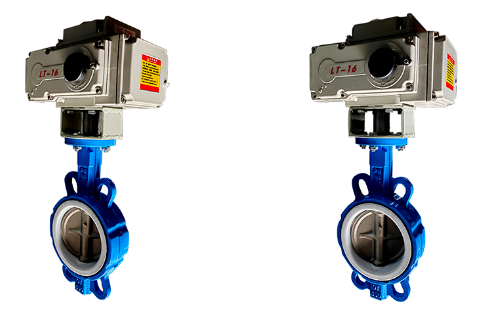

Электрический дроссельный клапан с фторсодержащим покрытием Модель клапана: D971F46, D941F46, D971F4, D941F4
Спецификация диаметра: DN50~ DN1200
Структурная форма: Тип центральной линии (тип пластины, тип фланца)
Материал корпуса клапана: углеродистая сталь WCB, нержавеющая сталь 304, 316, 316L и т. д.
Номинальное давление: PN10, PN16. Применимая температура: -20 градусов ~ 180 градусов.
Область применения: агрессивные жидкости, сильные кислоты и щелочи и т. д.
Характеристики продукта: хорошие характеристики уплотнения, суперкоррозионная стойкость и износостойкость.
Преимущества продукта
Вал клапана, пластина клапана, восьмиугольное соединение
Эксперименты доказали, что восьмиугольное соединение может более эффективно обеспечить согласованность движений вала клапана и тарелки клапана, а также снизить частоту отказов более чем на 20%.
Взрывозащищенная конструкция штифта
Принимает взрывозащищенную конструкцию штифта.
Встроенная конструкция седла клапана
Седло клапана имеет конструкцию без спинки и небольшой крутящий момент, что позволяет пользователям легко заменить седло клапана самостоятельно.
Самосмазывающаяся конструкция
Дроссельная заслонка оснащена самосмазывающимся кольцом с коэффициентом трения на штоке клапана. Это может значительно уменьшить трение при открытии и закрытии клапана.
информация о продукте
Мощная функция
Интеллектуальный двухпозиционный тип, с локальным блоком управления на месте, различными выходными сигналами, возможностью настройки различных напряжений.
АСД
Прошел испытание на выдерживаемое напряжение, изолированный двигатель F-класса, безопасный и гарантированный.
Легко использовать
Не требуется вторичного обслуживания, установка на 360 градусов под любым углом.
Изображения по запросу Дроссельный клапан
Поворотные затворы с фторсодержащим покрытием предназначены для адаптации к агрессивным средам с сильными кислотами и щелочами, а также для нужд различных специальных областей, таких как нефтяная, химическая и пищевая. Корпус клапана изготовлен из политетрафторэтилена, обладающего сильным антикоррозионным действием. В нормальных условиях он может заменить корпуса клапанов из нержавеющей стали и имеет более высокую экономическую эффективность. Дроссельная заслонка дроссельной заслонки устанавливается в направлении диаметра трубопровода. В цилиндрическом канале корпуса дроссельной заслонки дисковая заслонка вращается вокруг оси с углом поворота от 0 до 90 градусов. Когда он поворачивается на 90 градусов, клапан полностью открыт.
1. Технические характеристики конструкции
Соответствует таким стандартам, как GB/T 12238, API609, MSS SP-67, MSS SP-68 и т. д.
2. Способ вождения
Ручной, червячный механизм и червячная передача, пневматический Электрический привод: Входной управляющий сигнал (4-20мА= или 1-5В=) Напряжение: 220 В переменного тока, 380 В переменного тока
3. Конструктивная форма
(1) Дроссельный клапан с центральным уплотнением
(2) Угольный клапан с одинарным эксцентриковым уплотнением.
(3) Дроссельная заслонка с двойным эксцентриком и уплотнением (4) Дроссельная заслонка с тройным эксцентриком и уплотнением
4. Рабочее давление Дисковые затворы с номинальным давлением PN<1.6MPa.
5. Способ подключения:
(1) Дроссельный клапан межфланцевого типа
(2) Фланцевый дроссельный клапан
(3) Дроссельный клапан с выступом
(4) Сварочная бабочка
Этапы установки вафельного дроссельного клапана
Межфланцевый дисковый затвор — один из наиболее распространенных типов клапанов в промышленных трубопроводах. Сам межфланцевый дроссельный клапан имеет относительно небольшую конструкцию. Вам нужно всего лишь поместить дроссельную заслонку между фланцами на обоих концах трубы и использовать шпильки, чтобы пройти через фланец трубы и противоположный конец трубы. Задвижка-бабочка хомута блокируется для контроля текучей среды в трубопроводе. Межфланцевый дроссельный клапан особенно подходит для мест с узким пространством или небольшим расстоянием между трубопроводами. Когда дроссельная заслонка находится в полностью открытом положении, толщина дроссельной заслонки является единственным сопротивлением при прохождении среды через корпус клапана, поэтому падение давления, создаваемое клапаном, очень мало. Маленький, поэтому имеет лучшие характеристики управления потоком.
1. Как показано на рисунке, поместите клапан между двумя предварительно установленными фланцами, убедившись, что отверстия для болтов аккуратно совмещены.
2. Аккуратно вставьте четыре пары болтов и гаек в отверстия фланца и слегка затяните гайки, чтобы выправить плоскостность поверхности фланца.
3. Закрепить фланец на трубе с помощью электросварки.
4. Снимите клапан
5. Полностью приварить фланец к трубе.
6. Перед установкой клапана подождите, пока сварное соединение остынет. Убедитесь, что клапан имеет достаточно места для перемещения во фланце, чтобы предотвратить повреждение клапана.
7. Исправьте положение клапана и затяните четыре пары болтов (будьте осторожны, не перетяните).
8. Откройте клапан, убедитесь, что пластина клапана может свободно открываться и закрываться, а затем слегка приоткройте пластину клапана.
9. Затяните все гайки перекрестно.
10. Еще раз убедитесь, что клапан может свободно открываться и закрываться. Примечание. Убедитесь, что пластина клапана не касается трубы.
Перед установкой межфланцевого дроссельного клапана его необходимо сначала положить ровно. Помните, что нельзя ударять его по своему желанию. После растягивания его на монтажную длину при монтаже проектирование внутриплощадочного трубопровода без специального разрешения не допускается. Разберите дисковый затвор по желанию, это то, что нам нужно знать перед установкой. При этом всем также необходимо знать, что вафельную дроссельную заслонку можно установить в любом положении, но после установки вафельной дроссельной заслонки необходимо уложить дроссельную заслонку вдоль линии и сделать кронштейн для вафельной дроссельной заслонки. клапан. После того, как брекет изготовлен, его используют. Снимать брекет в это время категорически запрещено.
