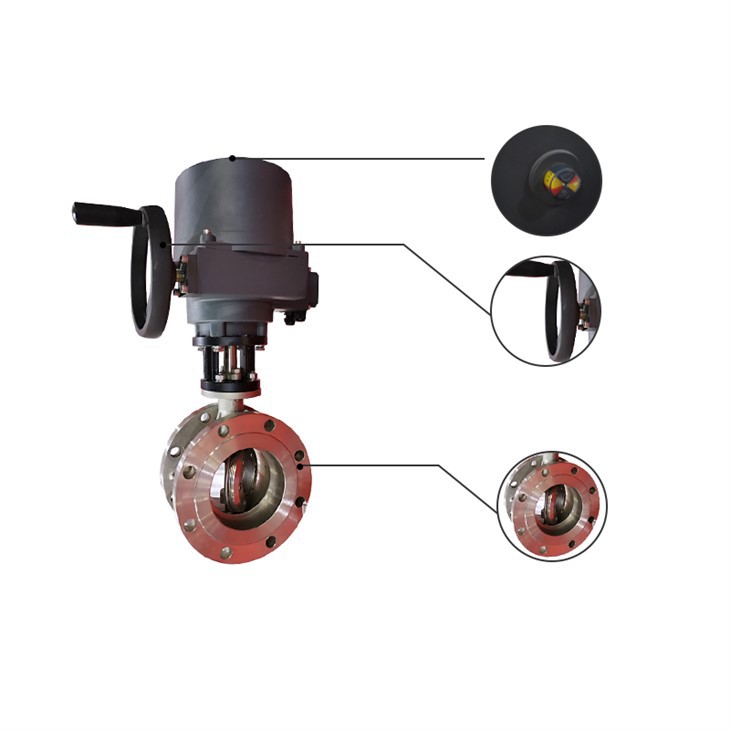

Дроссельный клапан с металлическим уплотнением
Структурные особенности и использование
Серия дроссельных заслонок с металлическим уплотнением представляет собой долговечные и энергосберегающие дроссельные заслонки. Продукция соответствует национальным стандартам JB/T8527-97 (дроссельный клапан с металлическим уплотнением), GB/T13927-92 (универсальное испытание клапана под давлением) и другим соответствующим стандартам для клапанов. Этот продукт состоит из корпуса клапана, дроссельной заслонки, уплотнительного кольца, механизма передачи и других основных компонентов. Его конструкция разработана с использованием трехмерного эксцентрикового принципа, а новая технология обработки, совместимая с эластичным уплотнением и жестким и мягким многослойным уплотнением, позволяет дроссельной заслонке уменьшать крутящий момент во время работы, обеспечивая трудосберегающие и энергосберегающие функции. . Это обеспечивает общую надежность дроссельной заслонки с точки зрения коррозионной стойкости, устойчивости к высоким температурам и износостойкости. Этот поворотный затвор подходит для использования в пищевой, медицинской, нефтехимической промышленности, на электростанциях, сталелитейных заводах, в промышленной охране окружающей среды, в водоподготовке и в высотных зданиях, как лучшее устройство для регулирования расхода и перекрытия жидкостей в водопроводных и дренажных трубопроводах.
Основные характеристики производительности
1. Уникальная конструкция, небольшая и легкая, гибкая в эксплуатации, экономичная и удобная;
2. Герметизация надежна и обеспечивает герметичность без утечек;
3. Характеристики потока имеют тенденцию быть линейными с лучшими характеристиками регулировки;
4. Благодаря принципу трех эксцентриситетов уплотнительная поверхность практически не изнашивается и продлевает срок службы клапана;
5. Широкий спектр применения. Например: его можно использовать для воды, пара, масла, воздуха, газа и других сред.
6. Подходит для трубопроводов с различными температурами и уровнями давления ниже 6,4 МПа, устойчив к коррозии и другим средам.
технические характеристики
Принцип структуры
Поворотный клапан (также известный как обратный клапан) представляет собой регулирующий клапан с круглым диском или диском клапана в качестве закрывающей части. Он в основном состоит из корпуса клапана, стержня клапана, дроссельной заслонки и уплотнительного кольца. Корпус клапана имеет цилиндрическую форму, небольшой осевой длины и встроенную дроссельную заслонку. Дроссельная заслонка дроссельной заслонки устанавливается в направлении диаметра трубы. В цилиндрическом канале корпуса дроссельной заслонки дисковая заслонка вращается вокруг оси, а угол поворота составляет от 0 до 90 градусов. Когда он поворачивается на 90 градусов, клапан полностью открыт.
Дроссельный клапан имеет простую конструкцию, небольшой размер и легкий вес и состоит всего из нескольких частей. Более того, его нужно всего лишь повернуть на 90 градусов, чтобы быстро открыть и закрыть, что очень просто в эксплуатации. В то же время клапан имеет хорошие характеристики управления жидкостью. Когда дроссельная заслонка находится в полностью открытом положении, толщина дроссельной заслонки является единственным сопротивлением при прохождении среды через корпус клапана. Таким образом, падение давления, создаваемое клапаном, очень мало, поэтому он имеет хорошие характеристики регулирования потока. Поворотные затворы имеют два типа уплотнения: эластичное уплотнение и металлическое уплотнение. В клапанах с эластичным уплотнением уплотнительное кольцо может быть встроено в корпус клапана или прикреплено к периферии дисковой заслонки.
Поворотные затворы с металлическими уплотнениями обычно имеют более длительный срок службы, чем дисковые затворы с эластичным уплотнением, но добиться полной герметизации сложно. Дроссельные клапаны с металлическим уплотнением могут адаптироваться к более высоким рабочим температурам, в то время как дроссельные клапаны с эластичным уплотнением имеют тот недостаток, что они ограничены температурой.
Если в качестве регулятора расхода требуется использовать дроссельную заслонку, главное правильно подобрать размер и тип клапана. Структурный принцип дроссельной заслонки особенно подходит для изготовления клапанов большого диаметра. Поворотные затворы широко используются не только в общих отраслях промышленности, таких как нефтяная, газовая, химическая промышленность и водоподготовка, но также в системах водяного охлаждения тепловых электростанций.
Обычно используемые дисковые затворы включают дисковые затворы с пластинами и фланцевые дроссельные затворы. В дисковых затворах вафельного типа используются шпильки для соединения клапана между двумя фланцами трубы. Дроссельные затворы фланцевого типа имеют фланцы на клапане, а для соединения фланцев на обоих концах клапана с фланцами трубы используются болты.
принцип использования и инструкция по установке
Зависимость между открытием дроссельной заслонки и расходом в основном изменяется в линейной пропорции. Если он используется для управления потоком, его характеристики потока также тесно связаны с гидравлическим сопротивлением трубопровода. Например, если два трубопровода оснащены клапаном одинакового диаметра и формы, но коэффициент потерь в трубопроводе разный, расход клапана будет сильно различаться.
Если клапан находится в состоянии большой амплитуды дросселирования, на задней стороне тарелки клапана может возникнуть кавитация, которая может повредить клапан. Обычно он используется за пределами 15 градусов. Когда дроссельная заслонка находится в среднем отверстии, форма отверстия, образованная корпусом клапана и передним концом дроссельной заслонки, центрируется по оси клапана, и две стороны образуют разные состояния. Передний конец дроссельной заслонки с одной стороны движется в направлении потока воды, а передний конец дроссельной заслонки с другой стороны движется в направлении потока воды. Таким образом, одна сторона корпуса клапана и тарелка клапана образуют отверстие в форме сопла, а другая сторона аналогична дроссельному отверстию. Скорость потока на стороне сопла намного выше, чем на стороне дросселирования, и под клапаном на стороне дросселя будет создаваться отрицательное давление, часто могут оторваться резиновые уплотнения.
Рабочий крутящий момент дроссельной заслонки имеет разные значения из-за разного открытия и направления открытия и закрытия клапана. Для горизонтальных дроссельных заслонок, особенно клапанов большого диаметра, нельзя игнорировать крутящий момент, создаваемый глубиной воды, и разницей напора между верхним и нижним валом клапана. Кроме того, когда колено установлено на впускной стороне клапана, возникает смещенный поток и увеличивается крутящий момент. Когда клапан находится в промежуточном положении, рабочий механизм должен самоблокироваться под действием гидродинамического крутящего момента.
Особенности продукта
Небольшой размер и легкий вес: объем и вес составляют 1/3 клапанной продукции;
Красивый и просторный: корпус из литого под давлением сплава. Внешний вид приятный и гладкий, снижает электромагнитные помехи;
Полные функции: тип переключателя (т.е. тип пассивного контакта), тип пропорционального управления и тип интеллектуальной регулировки;
Простота в использовании: проверка не требуется. Безмасляный, нержавеющий и водонепроницаемый, может быть установлен под любым углом;
Множественная защита: электрический предел, механический предел, защита от перегрева, защита от перегрузки, защита от перегрева;
Различные нарушения: 5 секунд, 8 секунд. 15 секунд, 30 секунд. 50 секунд, 100 секунд и т. д.;
Настройка ЧПУ: высокоинтегрированные интеллектуальные модули, цифровые настройки, цифровая настройка, высокоточная самодиагностика, отсутствие необходимости в позиционерах, автоматическое управление, одна машина с множеством функций;
Гарантия безопасности: прошел испытание на выдерживаемое напряжение переменного тока 1500 В, двигатель H-класса с высокой изоляцией для обеспечения безопасности корпуса и производства;
Согласование простое: используются однофазные, трехфазные источники питания и источники постоянного тока. Внешняя проводка проста.
