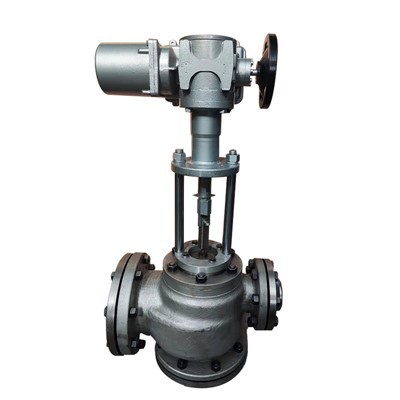

Электронный модулирующий регулирующий клапан
Обзор
Регулирующий клапан, также известный как регулирующий клапан, представляет собой устройство, которое использует энергию для изменения потока жидкости в технологической системе. Международная электротехническая комиссия (МЭК) определяет регулирующий клапан [называемый за рубежом регулирующим клапаном] следующим образом: «Он включает в себя сетевой компонент, внутренний компонент корпуса клапана, который изменяет скорость потока технологической жидкости, и один или несколько подключенных приводов. Привод используется для реагирования на сигнал, посылаемый компонентом управления.Регулирующий клапан состоит из привода и компонента клапана.Привод является приводным устройством регулирующего клапана.Он создает соответствующее усилие в соответствии с сигнальным давлением, вызывая толкатель периодически перемещается, тем самым приводя в движение сердечник регулирующего клапана.Компонент клапана является регулирующей частью регулирующего клапана.Он напрямую взаимодействует со средой посредством смещения толкателя привода, чтобы изменить область дросселирования регулирующий клапан для достижения цели регулирования Регулирующие клапаны в основном делятся на пневматические регулирующие клапаны, электрические регулирующие клапаны и гидравлические регулирующие клапаны в зависимости от их источников энергии. Разница заключается в приводе, которым они оснащены. Пневматический регулирующий клапан использует в качестве источника питания сжатый воздух и оснащен пневматическим приводом. Электрический регулирующий клапан использует электричество в качестве источника энергии и оснащен электрическим приводом; Гидравлический регулирующий клапан использует гидравлическое давление в качестве источника энергии и оснащен гидравлическим приводом. В зависимости от потребностей регулирующий клапан может быть оснащен различными аксессуарами, чтобы сделать его более удобным в использовании и более полным в работе. К таким аксессуарам относятся позиционеры клапанов, маховики, электрические преобразователи и т. д.
Форма корпуса клапана
Прямой корпус клапана
Корпус прямоточного клапана имеет S-образный канал с гладкими внутренними стенками и равными поперечными сечениями. Он имеет характеристики небольшой потери давления, большой скорости потока и плавного потока.
Корпус углового клапана
Корпус углового клапана полностью идентичен корпусу прямоточного клапана, за исключением того, что его форма прямоугольная. Он имеет компактную структуру, простой путь потока и низкое сопротивление. Он особенно подходит для таких условий работы, как легкое коксование, легкое засорение и высокая вязкость.
Корпус трехходового клапана
Корпус трехходового клапана делится на два типа: сужающийся и отводящий. В основном он используется для пропорциональной регулировки или регулировки байпаса. Он занимает мало места и имеет низкую стоимость.
Корпус клапана типа Z
Корпус клапана Z-образной формы в основном подходит для условий работы под высоким давлением. Он изготовлен из цельной поковки и обладает хорошей устойчивостью к давлению. Внутренний путь потока прост и не подвержен завихрению, обратному потоку и другим явлениям. Уменьшите возможность внезапного испарения и кавитации в условиях высокого перепада давления.
Форма крышки клапана
Стандартная крышка клапана
Стандартная крышка клапана представляет собой верхнюю крышку клапана нормальной температуры. Материал крышки клапана точно такой же, как и у корпуса клапана, который играет роль закрытия корпуса клапана и привода. Рабочая температура:-30 градус -260 градус
Высокотемпературная крышка клапана
Крышка высокотемпературного клапана специально разработана для условий работы при высоких температурах. Площадь контакта между крышкой клапана и окружающим воздухом увеличивается за счет радиатора для рассеивания тепла. Он может эффективно защитить упаковку и привод. Рабочая температура: +230 градус -530 градус
Выдвижная крышка клапана для низких температур
Крышка низкотемпературного расширительного клапана подходит для сред в условиях низких температур (жидкий кислород, жидкий азот). Этот тип верхней крышки клапана может эффективно защитить набивку и привод. Стандартный материал — 304 или 316. В зависимости от условий работы также можно использовать материалы с разными коэффициентами расширения. Рабочая температура:-196 градус -45 градус
Крышка клапана с металлическим сильфонным уплотнением
Крышка клапана с металлическим сильфонным уплотнением оснащена сильфонным компонентом из нержавеющей стали, который изолирует среду от внешнего мира и обеспечивает перемещение штока клапана вверх и вниз. Кроме того, внутри верхней крышки клапана размещен стандартный сальник, чтобы гарантировать отсутствие отходов, несчастных случаев или загрязнения окружающей среды из-за утечки среды. Рабочая температура:-60 градус -530 градус
Выбор материалов корпуса клапана
Высокотемпературные материалы
В качестве высокотемпературного материала необходимо в полной мере учитывать жаропрочность, изменение металлографической структуры при высоких температурах и коррозионную стойкость. Обычно требуется, чтобы легированные стали содержали элементы хрома, никеля и молибдена. Кроме того, при высоких температурах и высотах сталь подвергается коррозии под действием водорода, что обычно приводит к обезуглероживанию и охрупчиванию. После добавления в сталь металлических элементов, таких как хром, никель и молибден, они в сочетании с углеродными элементами улучшают стойкость стали к водородной коррозии.
Криогенные материалы

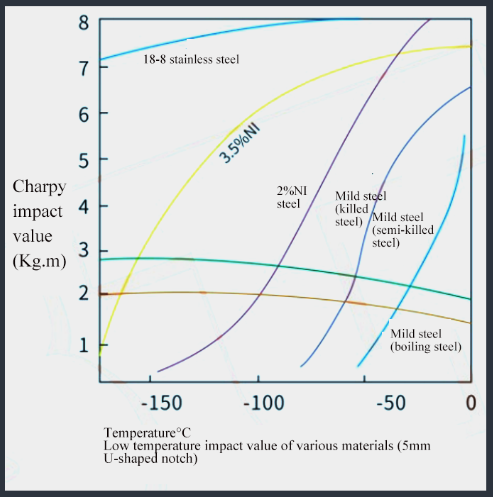

При выборе низкотемпературных материалов необходимо полностью учитывать ударную вязкость материала при низких температурах, а также проблему хрупкости, связанную с уменьшением ударной вязкости материала при низких температурах. Поэтому материалы, используемые в условиях низких температур, должны обладать достаточной вязкостью при низких температурах. Стальные материалы, выбранные для клапанов при различных температурах, должны соответствовать энергии удара, указанной в стандартах при применимых температурах, чтобы быть безопасными и надежными. Аустенитная нержавеющая сталь имеет относительно стабильные низкотемпературные механические свойства, поэтому ее часто используют.
Устойчивый к кавитации материал
Когда жидкость представляет собой жидкость, особенно при внезапном испарении или кавитации, необходимо полностью учитывать кавитационную стойкость материала. Кавитационностойкие материалы в основном делятся на два типа: а. Материалы высокой твердости. (Термическая обработка увеличивает твердость); б. Материалы с прочным оксидным слоем, ударной вязкостью и усталостной прочностью. (Термическая обработка поверхности повышает твердость поверхности материала); в. Частично закаленные материалы. (поверхностная обработка);
Коррозионностойкие материалы
Степень коррозии металлических материалов обычно подразделяют на общую коррозию, щелевую коррозию, межкристаллитную коррозию, дырочную коррозию, коррозию под напряжением и т. д. Ни один материал не может противостоять всем типам коррозии. Фактически коррозионная активность материалов также связана с типом, концентрацией и температурой жидкости, а также с наличием в жидкости окислителей, скоростью потока и т. д., что усложняет выбор материалов. Обычно используемые коррозионно-стойкие материалы для регулирующих клапанов — это в основном материалы футеровки, такие как PTFE и F46, или специальные металлы, такие как более дорогая аустенитная нержавеющая сталь, легированная сталь 20 #, Hastelloy B, Hastelloy C и титан.
Материалы внутренних компонентов клапана
Основные методы лечения затвердевания
Обычно используемые материалы для внутренних компонентов клапана: SUS304, SUS316, SUS316L, SUS410, SUS420 и т. д., которые обрабатываются соответствующим образом в соответствии с различными условиями жидкости. Для контроля кавитационных жидкостей, жидкостей, содержащих твердые частицы, а также в условиях высоких температур и высокого давления их необходимо закаливать. обработка для продления срока службы клапана.
Термическая обработка
обработка твердым раствором a.304/316. Эта серия материалов представляет собой аустенитную нержавеющую сталь и в основном используется в рабочих условиях, когда среда агрессивна, или в условиях низких температур. При высокой агрессивности среды необходимо проводить обработку раствором. Целью обработки на раствор является повышение твердости и коррозионной стойкости материала. Диапазон температур -196~530 градусов
обработка закалкой и отпуском b.410/420 (закалка + отпуск). Материалом этой серии является мартенситная нержавеющая сталь, которая является превосходным кавитационно-стойким материалом. Он должен быть закален и отпущен при использовании в условиях высоких температур и перепадов давления. Целью закалки и отпуска является значительное улучшение твердости материала и продление срока его службы в тяжелых условиях работы. Диапазон температур -45~425 градусов
c.17-4Обработка дисперсионным твердением PH. В химический состав нержавеющей стали добавляются различные типы и количества упрочняющих элементов, а в процессе дисперсионного твердения выделяются различные типы и количества карбидов, нитридов, карбидов и интерметаллических соединений. что не только повышает прочность стали, но и сохраняет достаточную вязкость. Разновидность высокопрочной нержавеющей стали, называемая дисперсионно-твердеющей. Диапазон температур -45~425 градусов
Обработка поверхности упрочнением
Термическая обработка поверхности делится на две категории: закалка поверхности и химико-термическая обработка поверхности. а. Закалка поверхности нагрева пламенем, закалка поверхности контактного электрического нагрева, закалка поверхности индукционного нагрева и т. д. b. Науглероживание, азотирование, карбонитрирование, борирование хрома, пропитка меди и т. д.
Обработка поверхности
Плакировка из стеллита (основные компоненты Co, Cr, W) является широко используемым методом закалки, обладающим превосходной коррозионной стойкостью. Существует два метода наплавки стеллита: полная и частичная наплавка. Стандартных правил для конкретного метода наплавки не существует. Обычно это зависит от различных давлений и температур жидкости, а также от того, содержит ли жидкость частицы. Виды наплавочной сварки следующие:
Выбор уплотнительных материалов в клапане
Знакомство со сбалансированным уплотнительным кольцом
Пружинные уплотнения из ПТФЭ представляют собой высокопроизводительные уплотнения со специальной пружиной внутри U-образного ПТФЭ. Соответствующая сила пружины плюс давление потока в системе вытолкнет уплотнительную поверхность и осторожно прижмет ее, обеспечивая превосходный уплотняющий эффект. Уплотняющая поверхность оптимально короткая и толстая, что снижает трение и продлевает срок службы.
