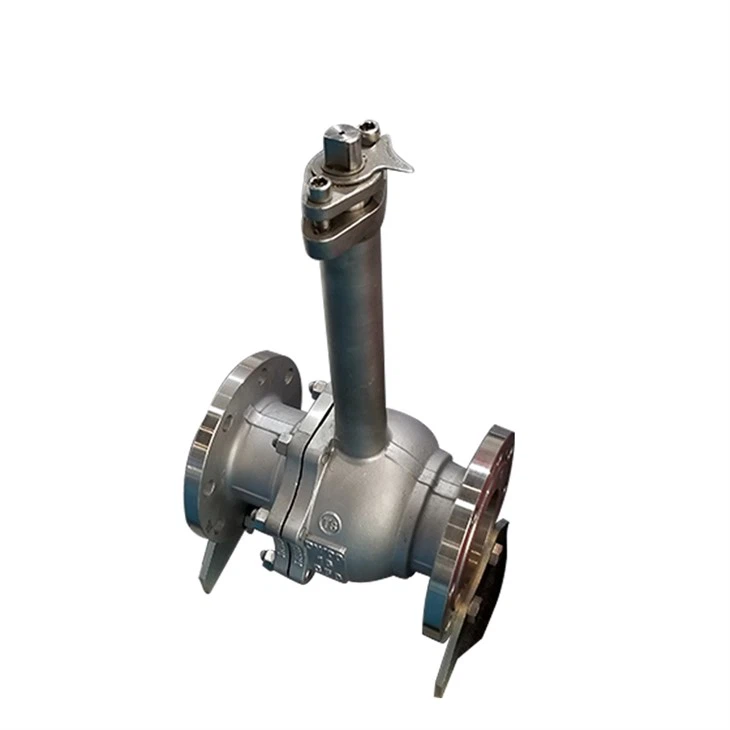

Низкотемпературный шаровой кран

product-510-334

Обзор

Шаровой кран произошел от пробкового клапана. Его открывающаяся и закрывающая часть представляет собой сферу. Шар используется для поворота на 90 градусов вокруг оси штока клапана для открытия и закрытия. Шаровые краны в основном используются на трубопроводах для перекрытия, распределения и изменения направления потока среды. Шаровые краны с V-образными отверстиями также обладают хорошими функциями регулирования потока. Шаровой кран не только имеет простую конструкцию, но и обладает хорошими герметизирующими характеристиками. Кроме того, в пределах определенного диапазона номинальных размеров он имеет небольшой размер, легкий вес, потребляет меньше материала, имеет небольшой установочный размер, небольшой приводной момент, прост в эксплуатации и может легко открываться и быстро закрываться. Это один из типов клапанов, который быстро развивался за последние десять лет. . Шаровые краны широко используются, особенно в промышленно развитых странах, таких как США, Япония, Германия, Франция, Италия, Испания и Великобритания, а их разновидности и количества продолжают расширяться и движутся в сторону высоких температур и высоких температур. Давление, большой диаметр, высокая герметизация и длительное использование. Благодаря длительному сроку службы, превосходным характеристикам регулирования и многофункциональности в одном клапане его надежность и другие показатели производительности достигли высокого уровня, и он частично заменил задвижки, проходные клапаны и дроссельные клапаны. Благодаря технологическому развитию шаровых кранов они будут более широко использоваться в обозримой краткосрочной перспективе, особенно в нефте- и газопроводах, установках крекинга нефтеперерабатывающих заводов и атомной промышленности. Кроме того, шаровые краны также станут одними из ведущих типов клапанов большого и среднего диаметра, среднего и низкого давления в других отраслях. Преимущества шаровых кранов: 1) Имеет наименьшее сопротивление потоку (фактически эквивалентно участку круглой трубы того же номинального размера). 2) Поскольку он не застревает во время работы (при отсутствии смазки), его можно надежно использовать в агрессивных средах и жидкостях с низкой температурой кипения. 3) Полная герметизация может быть достигнута в более широком диапазоне давлений и температур. 4) Быстрое открытие и закрытие. Время открытия и закрытия некоторых конструкций составляет всего 0.05-0.1 с, чтобы гарантировать возможность их использования в системе автоматизации испытательного стенда. Когда клапан открывается и закрывается быстро, работа будет безударной. 5) Сферический закрывающий элемент может автоматически позиционироваться в граничное положение.

Плавающий шаровой кран

Функции

◆ Соединение привода соответствует международному стандарту ISO5211.

◆ Полнопроходная конструкция и конструкция запирающего устройства.

◆ Высокая пропускная способность, небольшое сопротивление потоку, двустороннее уплотнение.

◆ Конструкция, препятствующая вылету штока клапана, огнестойкая и антистатическая конструкция.

Обзор приложения

◆Шар плавающего шарового крана не имеет опорного вала и удерживается седлом клапана в «плавающем» состоянии;

◆Широко используется в нефтяной, химической, газовой, электроэнергетической, металлургической и других отраслях промышленности для отключения или небольшой регулировки.

Технические параметры

◆Номинальный диаметр: DN15~DN200 (1/2"~8").

◆Уровень давления: PN16-PN100 (класс 150~600).

◆Рабочая температура: -40C~450 градусов.

◆Способ подключения: фланец, резьба, сварка.

◆Форма уплотнения: мягкое уплотнение, металлическое уплотнение.

Главный Материал

◆Корпус клапана: углеродистая сталь, нержавеющая сталь, легированная сталь, дуплексная сталь и т. д.

◆Сердечник клапана: нержавеющая сталь, дуплексная сталь и т. д.

◆Седло клапана; мягкий уплотнитель; ПТФЭ, R-ПТФЭ, PPL, PEEK

◆Напыление металлических уплотнений: STL, WC, Ni60, Cr3C2 и т. д.

Цапфовый шаровой кран

Функции

◆ Огнестойкая конструкция с антистатическим устройством.

◆ Полнопроходная конструкция, высокая пропускная способность и небольшое сопротивление потоку.

◆ Полость клапана автоматически сбрасывает давление и имеет хорошие защитные характеристики.

◆Разнообразие структурных форм на выбор

Обзор приложения

Шаровой кран с фиксированным шаром имеет конструкцию с фиксированным шаром и не перемещается после воздействия давления: его можно адаптировать к ситуациям с высоким давлением и большим диаметром, а также при необходимости можно использовать конструкцию с полным или уменьшенным проходным отверстием.

Широко используется в нефтяной, химической, газовой, электроэнергетической, металлургической, пищевой и других отраслях промышленности.

Технические параметры

Номинальный диаметр: DN50~DN1200 (2"-48")

Уровень давления: PN16~PN420 (класс 150~2500)

Рабочая температура:-40 градусов ~450 градусов

Способ подключения: фланец, сварка.

Форма уплотнения: мягкое уплотнение, металлическое уплотнение.

Главный Материал

Корпус клапана: углеродистая сталь, нержавеющая сталь, легированная сталь, дуплексная сталь и т. д.

Сердечник клапана: нержавеющая сталь, дуплексная сталь и т. д.

Седло клапана: Мягкое уплотнение: PTFE, R-PTFE, PPL, PEEK.

Напыление металлических уплотнений: STL, WC, Ni60, Cr3C2 и т. д.
