Ручной клапан с глухой пластиной
Конструктивные особенности
Эта серия секторных запорных клапанов, также известных как очковые клапаны, лепестковые клапаны и секторные клапаны, представляет собой оборудование, которое надежно отсекает газовые среды в соответствии с требованиями GB6222-86 «Правил безопасности промышленных газов». Применяется в системах газопроводов на промышленных и горнодобывающих предприятиях, в муниципальном управлении, природоохранной и других отраслях. Он особенно подходит для абсолютного отсечения вредных, токсичных и легковоспламеняющихся газов. Он также подходит для глухих пластин на терминалах трубопроводов, чтобы сократить время обслуживания или облегчить подключение новых. Система трубопроводов. По сравнению с другим клапанным оборудованием, выполняющим абсолютное перекрытие в трубопроводах, эта серия секторных глухих пластинчатых клапанов отличается новой конструкцией, легким весом, небольшими размерами, простотой в эксплуатации, быстрым действием и абсолютно надежной работой по резке газа.
технические характеристики
Монтаж
Когда секторный глухой клапан открыт, левый и правый корпуса клапана должны иметь осевое смещение 16-20 мм. Следовательно, трубопровод также должен иметь упругую деформацию или смещение, соответствующее вышеуказанному смещению в процессе открытия и закрытия клапана. Рекомендуется установить его в следующем виде. Не существует никаких правил относительно места установки секторного глухого клапана, если он может гарантировать, что на клапан не действует никакая внешняя сила со стороны трубопровода.
Метод работы
С помощью гаечного ключа поверните три соединительных винта против часовой стрелки, чтобы разделить и сбалансировать корпус клапана и пластину клапана. Убедившись в соответствующем зазоре (около 16 мм), поверните тарелку клапана в рабочее положение. Поверните соединительный винт в обратном направлении, чтобы обеспечить плотный контакт пластины клапана и корпуса клапана и добиться абсолютного уплотнения.
меры предосторожности
1. Резиновое уплотнительное кольцо не должно прилипать к корпусу клапана или вызывать сильное трение, чтобы предотвратить повреждение резинового уплотнительного кольца и ухудшение рабочих характеристик клапана.
2. Когда левый и правый корпус клапана ослаблены, среда переливается. Для обеспечения безопасности перед работой закройте газовый дроссельный клапан перед заглушкой. В то же время, пожалуйста, примите меры по вентиляции и другим мерам безопасности.
3. При открытии левого и правого корпусов ручных секторных задвижек F43X и F43AX обратите внимание, что пластина клапана автоматически упадет вниз. Во избежание опасности людям запрещается стоять перед тарелкой клапана во время работы.
Ручной секторный клапан-заглушка
Ручной веерообразный заглушенный клапан F43X состоит из левого корпуса клапана, правого корпуса клапана, среднего корпуса клапана и трех соединительных винтов. Используйте гаечный ключ, чтобы повернуть соединительный винт, чтобы завершить операции зажима и ослабления левого и правого корпусов клапанов, и используйте изменение положения глухой пластины и пластины со сквозными отверстиями на пластине клапана для достижения цели открытия и закрытия. Он имеет простую конструкцию, легкий вес, надежную работу и удобное управление. Этот клапан представляет собой серию короткой конструкции с резиновыми уплотнительными кольцами, установленными на левом и правом корпусах клапана соответственно.
Таблица размеров основных соединений (справочные значения)
Ручной секторный клапан-заглушка
Секторный клапан с глухой пластиной F43AX с ручным управлением состоит из корпуса левого клапана, корпуса правого клапана, корпуса клапана и соединительного вала (три). Используйте гаечный ключ, чтобы повернуть винт соединительного вала, чтобы привести в движение левый и правый корпуса клапана, чтобы завершить действия по зажиму и ослаблению, и используйте изменение положения пластины с глухими отверстиями и пластины со сквозными отверстиями на пластине клапана для достижения цели открытия. и закрываюсь. Этот клапан представляет собой серию короткой конструкции, резиновое уплотнительное кольцо установлено на пластине клапана, и уплотнительное кольцо можно легко заменить.
Таблица размеров основных соединений (справочные значения)
Ручной секторный клапан-заглушка
Этот клапан представляет собой секторный клапан с глухой пластиной с ручным управлением типа DN300~800, который представляет собой серию длинной конструкции. Этот клапан оснащен телескопическим устройством на правом корпусе клапана и обычно используется на длинных трубопроводах. Втягивающее устройство этого клапана позволяет компенсировать осевое смещение корпуса клапана при открытии и закрытии клапана, а также уменьшать момент открытия и закрытия клапана (обратите внимание, его нельзя использовать в качестве компенсатора трубопровода). Этот клапан представляет собой ручной секторный заглушенный клапан типа DN900~1400 с длинной конструкцией. ряд. Этот клапан оснащен телескопическим устройством для использования на длинных трубопроводах (примечание: его нельзя использовать в качестве компенсатора для трубопроводов). В соответствии с характеристиками клапанов большого диаметра корпус клапана имеет треугольную конструкцию, что повышает общую жесткость клапана.

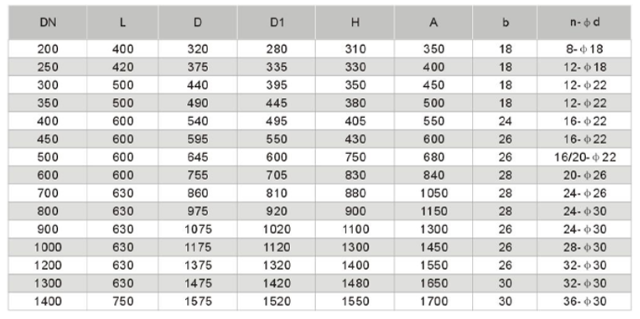

Таблица размеров основных соединений (справочные значения)
