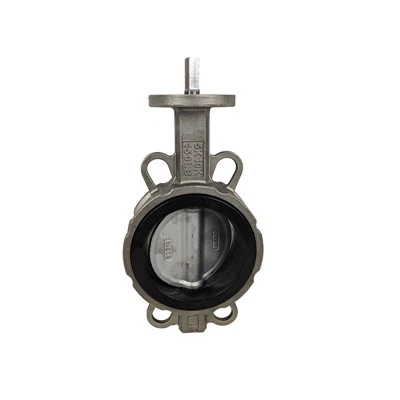

Дроссельный клапан с мягким уплотнением вафельного типа
преимущества продукта
Взрывозащищенная конструкция штифта
Он принимает взрывозащищенную конструкцию штифта.
Встроенная конструкция седла клапана
Седло клапана имеет конструкцию без спинки и небольшой крутящий момент, что позволяет пользователям легко заменить седло клапана самостоятельно.
Самосмазывающаяся конструкция
Дроссельная заслонка оснащена самосмазывающимся кольцом с коэффициентом трения на штоке клапана. Это может значительно уменьшить трение при открытии и закрытии клапана.
информация о продукте
Исходный торговец
Обратите внимание на практические результаты, улучшите управление, улучшите качество и укрепите сотрудничество.
Сделано с осторожностью
Стандартизированное независимое производство, строгий контроль качества, строгая технология производства.
Различные виды
Производственный процесс строго проверяется на всех уровнях, чтобы гарантировать хорошие характеристики каждого продукта.
Различные характеристики
Придерживайтесь принципа «нет плохого ввода, нет плохого производства, нет плохого оттока».
Богатый опыт
Богатый опыт промышленного производства для удовлетворения различных потребностей клиентов
Этапы установки вафельного дроссельного клапана
Межфланцевый дисковый затвор — один из наиболее распространенных типов клапанов в промышленных трубопроводах. Сам межфланцевый дроссельный клапан имеет относительно небольшую конструкцию. Вам нужно всего лишь поместить дроссельную заслонку между фланцами на обоих концах трубы и использовать шпильки, чтобы пройти через фланец трубы и противоположный конец трубы. Задвижка-бабочка хомута блокируется для контроля текучей среды в трубопроводе. Межфланцевый дроссельный клапан особенно подходит для мест с узким пространством или небольшим расстоянием между трубопроводами. Когда дроссельная заслонка находится в полностью открытом положении, толщина дроссельной заслонки является единственным сопротивлением при прохождении среды через корпус клапана, поэтому падение давления, создаваемое клапаном, очень мало. Маленький, поэтому имеет лучшие характеристики управления потоком.
1. Как показано на рисунке, поместите клапан между двумя предварительно установленными фланцами, убедившись, что отверстия под болты аккуратно совмещены.
2. Аккуратно вставьте четыре пары болтов и гаек в отверстия фланца и слегка затяните гайки, чтобы выправить плоскостность поверхности фланца.
3. Закрепите фланец на трубе с помощью электросварки.
4. Снимите клапан
5. Полностью приварить фланец к трубе.
6. Перед установкой клапана подождите, пока сварное соединение остынет. Убедитесь, что клапан имеет достаточно места для перемещения во фланце, чтобы предотвратить повреждение клапана.
7. Исправьте положение клапана и затяните четыре пары болтов (будьте осторожны, не перетяните).
8. Откройте клапан, убедитесь, что пластина клапана может свободно открываться и закрываться, а затем слегка приоткройте пластину клапана.
9. Затяните все гайки перекрестно.
10. Еще раз убедитесь, что клапан может свободно открываться и закрываться. Примечание. Убедитесь, что пластина клапана не касается трубы.
Перед установкой межфланцевого дроссельного клапана его необходимо сначала положить ровно. Помните, что нельзя ударять его по своему желанию. После растягивания его на монтажную длину при монтаже проектирование внутриплощадочного трубопровода без специального разрешения не допускается. Разберите дисковый затвор по желанию, это то, что нам нужно знать перед установкой. При этом всем также необходимо знать, что вафельную дроссельную заслонку можно установить в любом положении, но после установки вафельной дроссельной заслонки необходимо уложить дроссельную заслонку вдоль линии и сделать кронштейн для вафельной дроссельной заслонки. клапан. После того, как брекет изготовлен, его используют. Снимать брекет в это время категорически запрещено.
