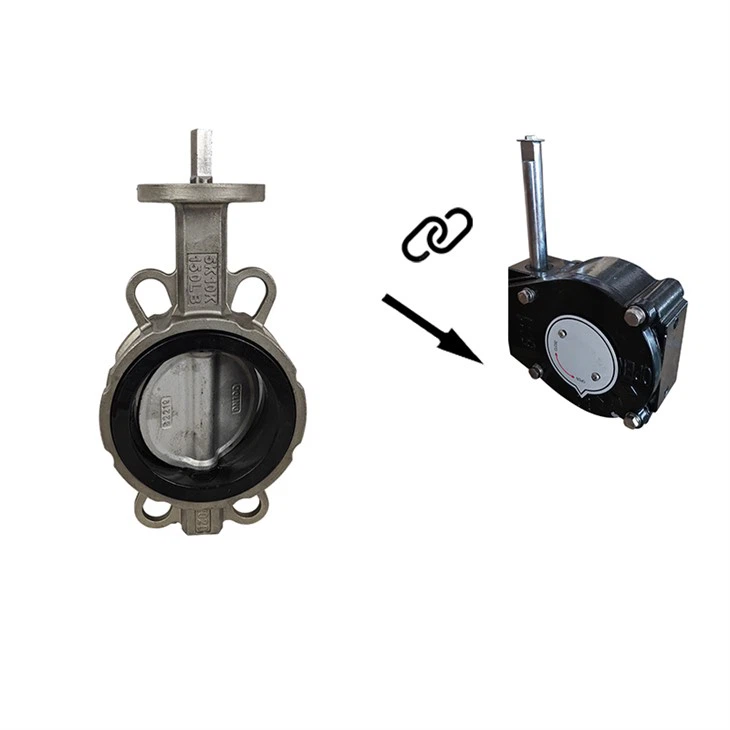

Дроссельный клапан EPDM
Специальный высокотемпературный слой краски.
Поверхность краски плотно прилегает к корпусу клапана и защищает его от ржавчины в различных условиях эксплуатации.
Легкий крутящий момент и хорошие характеристики уплотнения.
Мягкая задняя часть, малый крутящий момент, хорошие характеристики уплотнения, плотная интеграция корпуса клапана и седла клапана, неизменный тип зажима, простота обслуживания.
Монтаж и обслуживание дроссельных заслонок
1. Во время установки диск клапана должен остановиться в закрытом положении.
2. Положение открытия должно определяться в зависимости от угла поворота поворотной пластины.
3. Для дроссельных заслонок с перепускным клапаном перепускной клапан должен быть открыт перед открытием.
4. Установка должна выполняться в соответствии с инструкциями производителя по установке. Поворотные затворы большого веса следует устанавливать на прочном фундаменте.
информация о продукте
Седло клапана с плоским дном
Седло клапана с плоским дном предотвращает скопление грязи и делает уплотнение более надежным. Он имеет небольшой размер и легкий вес, что упрощает установку и обслуживание.
Коррозионностойкая нержавеющая сталь
Внутренние части клапана изготовлены из коррозионностойких материалов из нержавеющей стали и медных сплавов, которые могут использоваться в канализационных системах и подходят для суровых условий эксплуатации.
Уплотнительное кольцо
Стержень клапана уплотнен тремя уплотнительными кольцами, что значительно снижает сопротивление трения при переключении. Выключатель легкий, не протекает.
Этапы установки вафельного дроссельного клапана
Межфланцевый дисковый затвор — один из наиболее распространенных типов клапанов в промышленных трубопроводах. Сам межфланцевый дроссельный клапан имеет относительно небольшую конструкцию. Вам нужно всего лишь поместить дроссельную заслонку между фланцами на обоих концах трубы и использовать шпильки, чтобы пройти через фланец трубы и противоположный конец трубы. Задвижка-бабочка хомута блокируется для контроля текучей среды в трубопроводе. Межфланцевый дроссельный клапан особенно подходит для мест с узким пространством или небольшим расстоянием между трубопроводами. Когда дроссельная заслонка находится в полностью открытом положении, толщина дроссельной заслонки является единственным сопротивлением при прохождении среды через корпус клапана, поэтому падение давления, создаваемое клапаном, очень мало. Маленький, поэтому имеет лучшие характеристики управления потоком.
1. Как показано на рисунке, поместите клапан между двумя предварительно установленными фланцами, убедившись, что отверстия для болтов аккуратно совмещены.
2. Аккуратно вставьте четыре пары болтов и гаек в отверстия фланца и слегка затяните гайки, чтобы исправить плоскостность поверхности фланца.
3. Закрепите фланец на трубе электросваркой.
4. Снимите клапан
5. Полностью приварить фланец к трубе.
6. Перед установкой клапана подождите, пока сварное соединение остынет. Убедитесь, что клапан имеет достаточно места для перемещения во фланце, чтобы предотвратить повреждение клапана.
7. Исправьте положение клапана и затяните четыре пары болтов (будьте осторожны, не перетяните).
8. Откройте клапан, убедитесь, что пластина клапана может свободно открываться и закрываться, а затем слегка приоткройте пластину клапана.
9. Затяните все гайки перекрестно.
10. Еще раз убедитесь, что клапан может свободно открываться и закрываться. Примечание. Убедитесь, что пластина клапана не касается трубы.
Перед установкой межфланцевого дроссельного клапана его необходимо сначала положить ровно. Помните, что нельзя ударять его по своему желанию. После растягивания его на монтажную длину при монтаже проектирование внутриплощадочного трубопровода без специального разрешения не допускается. Разберите дисковый затвор по желанию, это то, что нам нужно знать перед установкой. При этом всем также необходимо знать, что вафельную дроссельную заслонку можно установить в любом положении, но после установки вафельной дроссельной заслонки необходимо уложить дроссельную заслонку вдоль линии и сделать кронштейн для вафельной дроссельной заслонки. клапан. После того, как брекет изготовлен, его используют. Снимать брекет в это время категорически запрещено.
