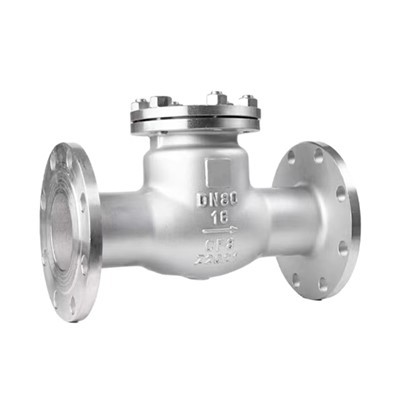

Фланец Обратный клапан из нержавеющей стали
Обратный клапан подъемного типа
Конструкция GB/T12235, крышка клапана на болтах, диск подъемного клапана
Обзор
Обратный клапан — это клапан, открывающаяся и закрывающая части которого представляют собой круглые диски и блокируют обратный поток среды за счет собственного веса и давления среды. Он относится к категории автоматических клапанов, также известных как обратный клапан, односторонний клапан, обратный клапан или запорный клапан. Режим движения диска клапана делится на тип подъема и тип качания. Конструкция подъемного обратного клапана аналогична конструкции шарового клапана, за исключением того, что в нем отсутствует шток клапана, приводящий в движение диск клапана. Среда втекает с впускного конца (нижняя сторона) и вытекает из выпускного конца (верхняя сторона). Когда входное давление превышает сумму веса диска клапана и его гидравлического сопротивления, клапан открывается. Напротив, клапан закрывается, когда среда течет обратно. Поворотный обратный клапан имеет наклонный диск, который может вращаться вокруг своей оси, и его принцип работы аналогичен принципу подъемного обратного клапана. Обратные клапаны часто используются в качестве донных клапанов в водонасосных устройствах для предотвращения обратного потока воды. Обратные и запорные клапаны используются в сочетании для обеспечения безопасной изоляции. Недостатком является большое сопротивление и плохая герметизация в закрытом состоянии.
Стандарты выбора обратных клапанов
1. В целях предотвращения обратного течения среды на оборудовании, устройствах и трубопроводах должна быть установлена обратная арматура;
2. Обратные клапаны обычно подходят для чистых сред и не подходят для сред, содержащих твердые частицы и высокой вязкости;
3. Как правило, обратные клапаны с горизонтальным подъемом следует использовать на горизонтальных трубопроводах номинальным диаметром 50 мм;
4. Прямоточный подъемный обратный клапан можно устанавливать только на горизонтальных трубопроводах;
5. Для впускного трубопровода водяного насоса следует использовать донный клапан. Нижний клапан обычно устанавливается только на вертикальной трубе на входе насоса, и среда течет снизу вверх;
6. Подъемный тип имеет лучшее уплотнение и большее сопротивление жидкости, чем поворотный тип. Горизонтальный тип следует устанавливать на горизонтальные трубы, а вертикальный тип — на вертикальные трубы;
7. Положение установки обратного клапана не ограничено. Его можно устанавливать на горизонтальных, вертикальных или наклонных трубопроводах. При установке на вертикальном трубопроводе направление потока среды должно быть снизу вверх;
8. Поворотный обратный клапан не следует изготавливать из клапана малого диаметра. Его можно создать при очень высоком рабочем давлении. Номинальное давление может достигать 42 МПа, а номинальный диаметр также может быть очень большим, до 2000 мм и более. В зависимости от материалов корпуса и уплотнений может применяться для любой рабочей среды и любого диапазона рабочих температур. Средой является вода, пар, газ, коррозионная среда, масло, медицина и т. д. Диапазон рабочих температур среды составляет -196--800 градусов;
9. Поворотный обратный клапан подходит для низкого давления и большого диаметра, а место установки ограничено;
10. Положение установки обратного дроссельного клапана не ограничено и может быть установлено на горизонтальных трубопроводах, а также на вертикальных или наклонных трубопроводах;
Дисплей продукта
