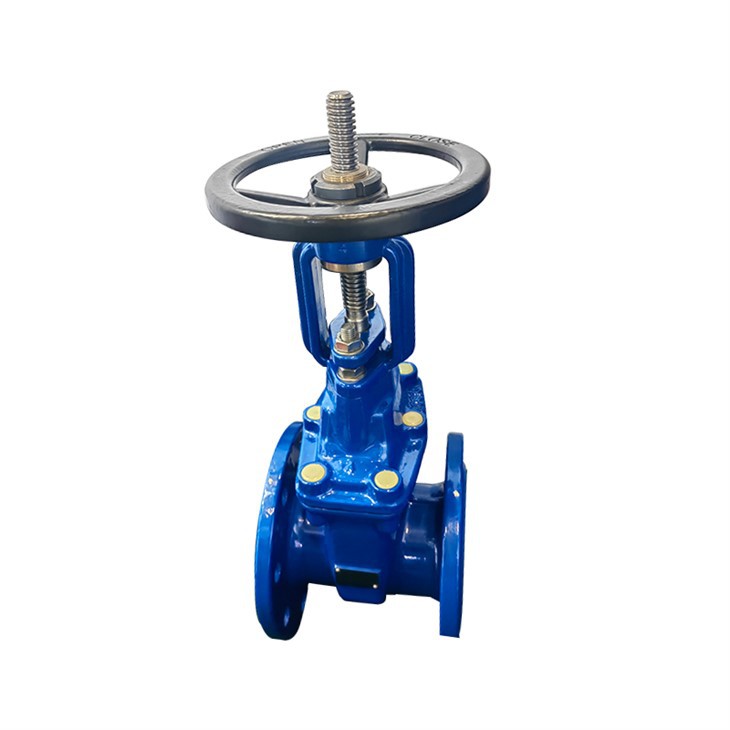

Ручная чугунная задвижка
Принцип работы
Задвижку клиновой задвижки можно сделать целиком, называемой стальной задвижкой; из него также можно превратить пластину затвора, которая может слегка деформироваться, чтобы улучшить качество изготовления и компенсировать отклонение угла уплотняющей поверхности во время обработки. Этот тип ворот называется упругими воротами.
Задвижки с мягким уплотнением делятся на два типа: задвижки с мягким уплотнением с открытым штоком и задвижки с мягким уплотнением со скрытым штоком. Обычно на подъемном стержне имеется трапециевидная резьба. Через гайку в середине шиберной пластины и направляющую канавку на корпусе клапана вращательное движение меняется на линейное, то есть рабочий момент меняется на рабочее усилие. Когда клапан открыт, когда высота подъема задвижки равна 1:1 диаметру клапана, канал для жидкости полностью свободен, но во время работы это положение невозможно контролировать. В реальных условиях в качестве отметки используется верхняя часть штока клапана, то есть положение, которое не открывается, является его полностью открытым положением. Чтобы учесть явление блокировки, вызванное изменениями температуры, клапан обычно открывается в верхнее положение, а затем втягивается на 1/2-1 оборота как полностью открытое положение клапана. Следовательно, полностью открытое положение клапана определяется положением затвора (т.е. ходом). Клапан этого типа обычно следует устанавливать горизонтально на трубопроводе.
Приложения
Общие требования
1. Технические характеристики и категории задвижек с мягким уплотнением должны соответствовать требованиям проектной документации трубопровода.
2. Модель задвижки с мягким уплотнением должна быть указана в соответствии с требованиями национального стандарта. Если это стандарт предприятия, должно быть указано соответствующее описание модели.
3. Рабочее давление задвижки с мягким уплотнением должно быть больше или равно рабочему давлению трубопровода. Не влияя на цену, рабочее давление, которое выдерживает клапан, должно быть больше фактического рабочего давления трубопровода. Любая сторона задвижки с мягким уплотнением должна выдерживать нагрузку в закрытом состоянии. В 1,1 раза превышает рабочее давление клапана без утечек; когда клапан открыт, корпус клапана должен выдерживать удвоенное рабочее давление клапана.
4. В стандарте производства задвижек с мягким уплотнением должен быть указан номер национального стандарта, на котором он основан. Если это стандарт предприятия, документ предприятия должен быть приложен к договору купли-продажи.
Стандартное Качество
1. Материал корпуса клапана должен состоять в основном из чугуна, литой стали, нержавеющей стали и стали 316L, при этом должны быть указаны марка и фактические данные физических и химических испытаний чугуна.
2. Материал стержня клапана должен быть изготовлен из нержавеющей стали (2CR13). Клапаны большого диаметра также должны иметь закладные штоки из нержавеющей стали.
3. Гайка изготовлена из литой алюминиевой латуни или литой алюминиевой бронзы, ее твердость и прочность выше, чем у стержня клапана.
4. Твердость и прочность материала втулки стержня клапана не должны быть больше, чем у стержня клапана, и он не должен вызывать электрохимическую коррозию стержня клапана и корпуса клапана при погружении в воду.
