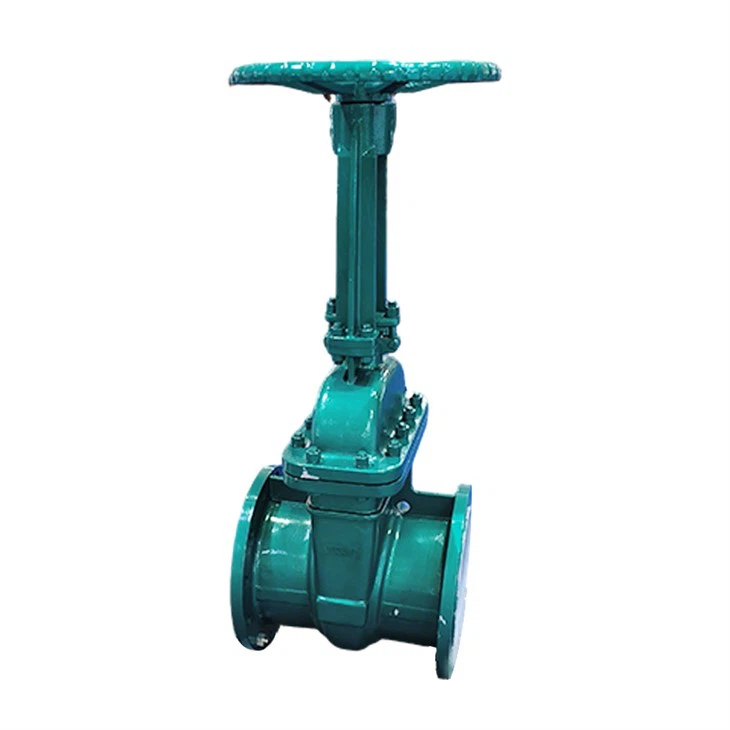

Ручной клапан
Клапан затвора - это клапан, закрывая часть ворот, в вертикальном направлении вдоль центральной линии прохода. Как правило, он состоит из корпуса клапана, сиденья клапана, стебля клапана, затвора, капота клапана и герметичного кольца. Он может быть преобразован в различные электрические клапаны затвора и пневматические затворные клапаны, оснащая устройство трансмиссии и затворный клапан. Его можно использовать только для полного открытия и полного закрытия в трубопроводе, и не может использоваться для регулировки и дросселирования.
Технические параметры
Функция клапана отсечка
Запечатывание материала Ptfe
Диапазон температуры -29 c -150 c
Руководство по режиму диска
Диапазон диаметра dn 10- dn3000
Рабочее давление {{0}}. 6mpa -42. 0mpa
Материал деталей
Основные измерения
Рабочий принцип
Ворота клапана затвора линейно перемещается с стеблем клапана. Обычно на подъемном стебле есть трапециевидная нить. Через гайку в верхней части клапана и направляющую канавку на корпусе клапана вращательное движение преобразуется в линейное движение, то есть работающий крутящий момент преобразуется в рабочую тягу.
Закрыто
Поверхность герметизации может быть запечатана только средним давлением, то есть герметизирующая поверхность затвора прижимается к сиденью клапана на другой стороне с помощью среднего давления, чтобы обеспечить герметизацию поверхности герметизации. Это самообладание. Большинство затворных клапанов используют принудительное уплотнение, то есть, когда клапан закрыт, затворы вынуждены прижать к сиденью клапана внешней силой, чтобы обеспечить герметизацию поверхности герметизации.
Открыть
Когда высота подъема затвора равна 1: 1 раза превышающей диаметр клапана, проход жидкости полностью разблокирован, но это положение нельзя контролировать во время работы. В фактическом использовании верхняя часть стебля клапана используется в качестве знака, то есть положения, в которой он не может быть открыт, как его полностью открытое положение. Чтобы рассмотреть явление блокировки, вызванное изменением температуры, он обычно открывается в верхнюю позицию, а затем обращается 1\/2-1 повернуть в качестве полностью открытого положения клапана. Следовательно, полностью открытое положение клапана определяется положением ворот (то есть ход).
Принцип клапана затвора
Как следует из названия, электрические клапаны затвора используют электрические приводы для управления клапанами затворов. Они в основном разделены на верхнюю и нижнюю части. Верхняя часть - это электрический привод, а нижняя часть - клапан затвора. Привод и затворный клапан подключены, а электрический привод контролирует клапан затвора, чтобы открыть и близко, чтобы достичь отключения среды трубопровода. Клапаны ворот, как правило, подходят для внезапных случаев и обычно являются открытыми и закрытыми клапанами. Если условия работы требуют регулировки, обычно используются электрические управляющие клапаны, электрические шариковые клапаны, электрические клапаны бабочки, электрические шаровые клапаны и т. Д.
Дисплей продукта
Методы отладки
После подключения клапана подключите внешние провода в соответствии с внешней диаграммой подключения. Обратите особое внимание на то, является ли входной сигнал сигналом тока или сигналом напряжения. Они не могут быть смешаны. Положительные и отрицательные сигналы не могут быть связаны неправильно. Пользователи могут проверять и отлаживать один за другим в соответствии со следующими методами. Отрегулируйте механический предел электрического привода: корректировка механического предела состоит в том, чтобы заставить привод работать только в пределах диапазона механического верхнего и нижнего предела, чтобы предотвратить чрезмерное ограничение привода и нанесение опасности или повреждение клапана. Как показано на рисунке, остановки рычага и верхний и нижний предел предоставляются соответственно. В состоянии нулевого положения остановка нижнего предела должна быть близка или близкая к рычагу снизу, чтобы предотвратить чрезмерное ограничение привода. Если отклонение большое, зажимная гайка может быть ослаблена, а блок остановки может быть перемещен в соответствующее положение, а соответствующая гайка может быть затянута; В состоянии полного положения верхняя предельная остановка должна быть близко к рычагу или близко к рычагу, чтобы предотвратить чрезмерное ограничение привода. Если отклонение большое, зажимная гайка может быть ослаблена, а блок остановки может быть перемещен в соответствующее положение, а соответствующая гайка может быть затянута. Когда мощность не подключена, процесс отладки может использовать маховик, чтобы вручную открыть привод в нулевое положение и полное положение требуемого клапана, а затем вносить соответствующие корректировки. Привод также может быть отрегулирован в электрическое ручное состояние при включении питания, а привод может быть открыт в требуемое нулевое положение и полное положение вверх или вниз клавиши на дисплее. Если привод не перемещается, когда клавиша вверх или вниз нажимается во время начального процесса, это происходит из -за ограничения предельного переключателя.
Приложения
