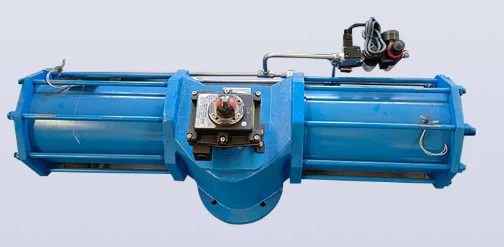

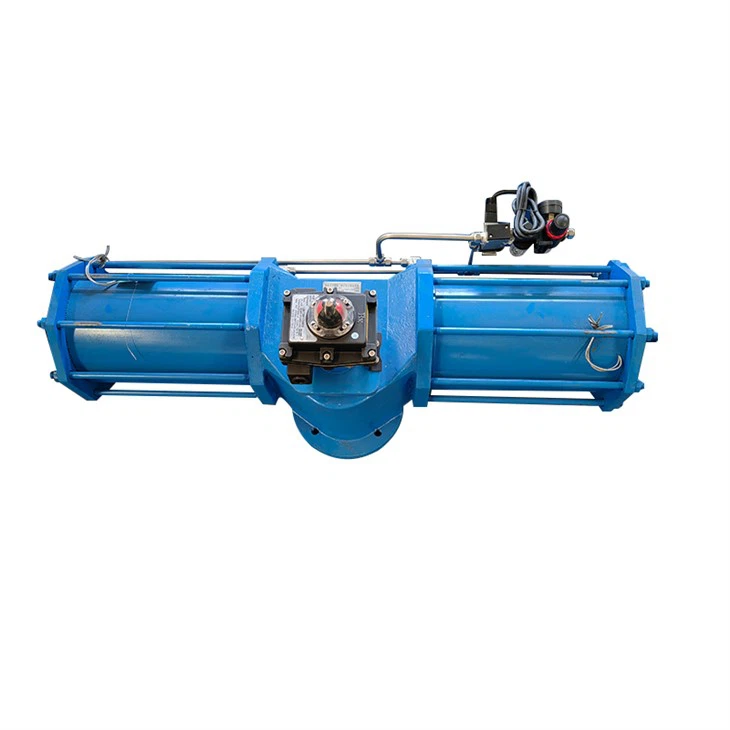

Пневматический привод AW
Функции
В новых пневматических приводах клапанов благодаря оптимизированной и инновационной конструкции используются новые материалы и новые процессы, что делает качество и производительность продукции более надежными; выбор нескольких спецификаций более экономичен и доступен; Вся серия продукции производится в строгом соответствии с новейшими стандартными техническими условиями для удовлетворения Ваших потребностей.
1. Корпус цилиндра из экструдированного высококачественного алюминиевого сплава, внутреннее отверстие и внешняя поверхность, обработанные прецизионным обрабатывающим центром, имеют твердое анодирование.
2. Конструкция двухпоршневой зубчатой рейки отличается высокой точностью, быстротой и стабильностью, а также имеет длительный срок службы. Направление вращения цилиндра можно изменить на месте, просто изменив монтажное положение поршня.
3. Два внешних независимых винта регулировки хода можно удобно и точно регулировать на +/-5 градусов в двух направлениях, чтобы привод соответствовал положению клапана в полностью открытом и полностью закрытом положениях.
4. Универсальный, устойчивый к разрушению, никелированный выходной вал-шестерня легко преобразуется между восьмиугольными и круглыми отверстиями вала, что упрощает подготовку материалов и повышает гибкость.
5. Цельная компактная конструкция. Модели приводов двойного действия и одностороннего действия с пружинным возвратом имеют одинаковый цилиндр, поршень и торцевую крышку, что позволяет сократить количество запасных частей и позволяет производить переоборудование на месте путем добавления или удаления пружин.
6. Многофункциональный индикатор положения, визуальная индикация на месте, позволяет легко и удобно установить все аксессуары.
7. Комбинированное зарезервированное гнездо пружины и уникальная конструкция уплотнительного кольца, подходящая для различных случаев, более безопасная и устойчивая к коррозии.
8. Высокоточные формы зубьев на шестернях и рейках: уменьшение и повышение точности зазора шестерен и реек, а также увеличение выходной мощности.
9. Выбирайте высококачественное опорное кольцо, чтобы снизить коэффициент трения уплотнительного кольца, иметь длительный срок службы и широкий диапазон рабочих температур.
10. Внутренние и внешние стандартные детали из нержавеющей стали с длительной коррозионной стойкостью.
11. Соответствуют новейшим международным стандартам: ISO5211, DIN3337 и VDI/VDE3845 и имеют хорошую взаимозаменяемость, что облегчает установку и использование электромагнитных клапанов, концевых выключателей и других аксессуаров.
Принцип работы
Привод двойного действия
Порт «A» всасывает воздух, и сжатый воздух толкает оба конца поршня в движение, заставляя выходной вал привода вращаться против часовой стрелки (0 градус -90 градус), а порт «B» портовые выхлопы.
Порт «B» всасывает воздух, и сжатый воздух заставляет поршень двигаться посередине, заставляя выходной вал привода вращаться по часовой стрелке (90 градусов -0 градусов), а порт «A» выпускает воздух.
Привод одностороннего действия
Воздух всасывается через порт «А», и сжатый воздух преодолевает силу пружины и толкает оба конца поршня в движение, заставляя выходной вал привода вращаться против часовой стрелки (0 градус -90 градус). и исчерпывается в порту «B».
Когда привод отключен, поршень перемещается в середину под действием силы пружины, заставляя выходной вал привода вращаться по часовой стрелке (90 градусов -0 градусов), и порт «А» опорожняется.
Выбор
При выборе пневматического привода добавьте значение безопасности к определенному крутящему моменту клапана. Для водяного пара или несмазанных жидких сред увеличьте значение безопасности на 25 %; для несмазанных суспензионных жидких сред значение безопасности увеличивается на 30 %: для несмазанного сухого газа Среда увеличивает значение безопасности на 40 %: несмазанная гранулированная порошковая среда, транспортируемая газом, увеличивает значение безопасности на 60 %: чистая смазочная среда с низким коэффициентом трения увеличивает значение безопасности на 20 % (только для справки).
Анатомическая диаграмма
