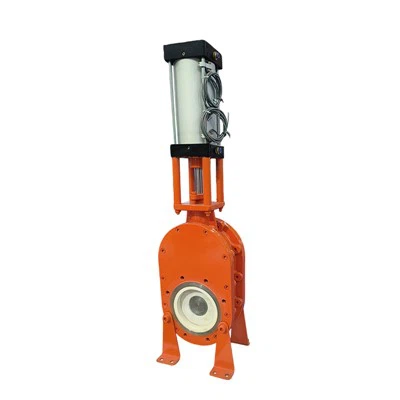

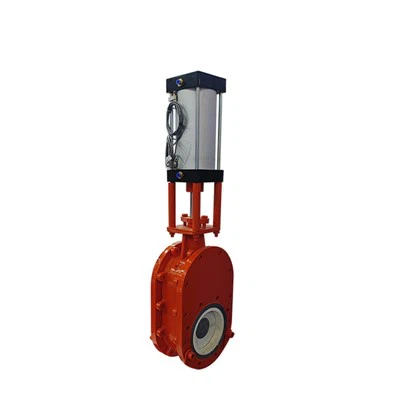

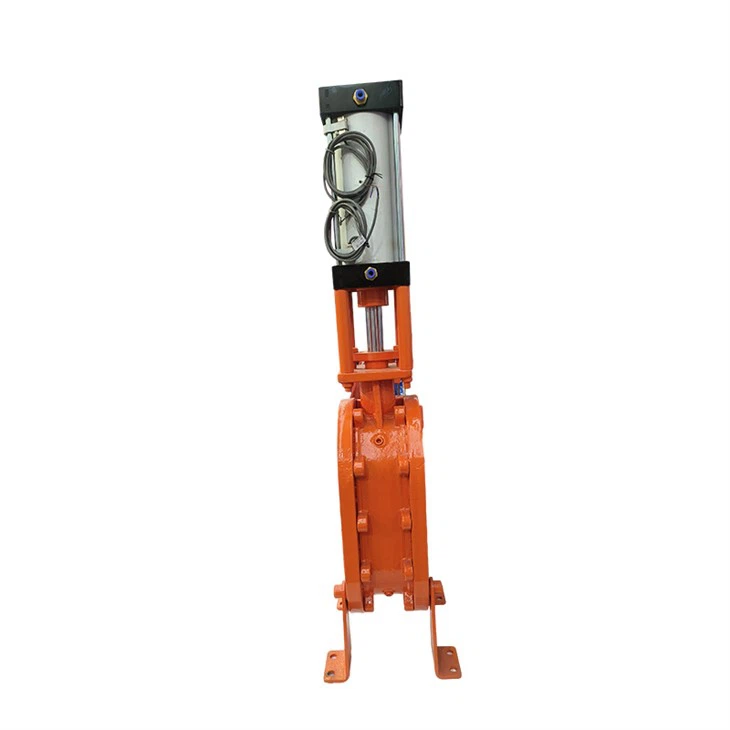

Клапан пневматического ножа
Обзор
Клапан пневматического ножа представляет собой клапан, который сочетает в себе пневматический привод и структуру затвора ножа. В основном он используется для быстрого отключения или регулирования среды с высокой вязкостью, частицами или волокнами.
ФУНКЦИИ
Эффективная способность резки
Ворота ножа могут разрезать волокна и частицы и подходят для среды с высокой вязкостью (например, сточные воды, осадок и суспензион).
Конструкция сопротивления с низким потоком
Структура с полным диаметром почти не имеет потери давления, когда проходит средняя, которая подходит для трубопроводов, передающих суспензию.
Износ и коррозионная стойкость
Подкладка для корпуса и клапана может быть изготовлена из нержавеющей стали, керамики или специального покрытия, чтобы продлить срок службы.
Быстрый ответ
Пневматический привод быстро переключается (обычно заполняется в течение нескольких секунд), что подходит для частых операций или сценариев аварийной резки.
Легкое обслуживание
Модульная конструкция позволяет заменить ворота в Интернете, чтобы сократить время простоя.
Рабочий принцип
Процесс открытия: сжатый воздух поступает в цилиндр пневматического привода, наталкивая поршень для движения, приводя к подъему стебля клапана и ворота, а клапан открывается.
Процесс закрытия: вентиляционные отверстия пневматического привода в обратном направлении (или сбрасывания пружины), и ворота движется вниз, чтобы отрезать среду. Конструкция лезвия может соскрести остаток сиденья клапана, чтобы поддерживать чистоту герметизации.
Функция регулировки: контролируя давление источника воздуха через позиционера, отверстие затвора может быть отрегулировано, и скорость потока может быть точно контролируется (требуется поддержка клапана).
Основная композиция
Корпус клапана
Обычно применяя литье или сварку, материал может быть чугуном, углеродистой сталью, нержавеющей стали и т. Д., Для удовлетворения потребностей различных сред. Канал потока спроектирован как прямой тип, чтобы снизить сопротивление потока среды и избежать блокировки.
Ворота
Подобная лезвию дизайн с острыми краями, чтобы прорезать вязкую среду (такую как грязь, пульпа) или твердые частицы, чтобы предотвратить зажим. Материал устойчив к износу, а поверхность может быть закалена (например, всплывающая сплав с жестким сплавом)
Запечатанная структура
Уплотнение сиденья: используйте эластичное герметизирующее кольцо (например, резиновое, политетрафторэтилен) или металлическое уплотнение, чтобы обеспечить герметичность при закрытии. Двунаправленное уплотнение: некоторые конструкции поддерживают среду, чтобы течь в любом направлении и может быть запечатано.

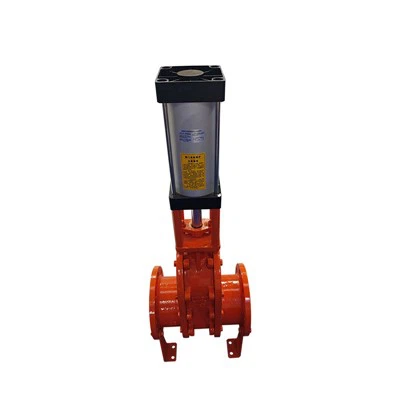

Пневматические приводы
Однократное действие (сброс пружины): открыт\/закрыт при вентиляции, сброс пружины при отключении воздуха, подходит для требований к сбои. Двойное действие: двустороннее управление вентиляцией, источник воздуха требуется для управления коммутатором, отсутствие функции автоматического сброса.
Клапан стебель
Стебель клапана предназначен для подъема, подключения к воротам и управляется пневматическим приводом, чтобы сделать линейное движение. Уплотнение (например, упаковка графита) используется для предотвращения протекания среды.
Технические параметры
Рабочное давление обычно 0. 6mpa ~ 2,5 МПа
Применимая температура нормальные условия работы: -29 c ~ +180 c
Тип среды, применимый к суспензиям, содержащим взвешенные частицы и волокна
Уровень утечки утечки за герметизации соответствует отраслевым стандартам
Форма подключения тип пластины, подключение к фланцу
ПРЕИМУЩЕСТВА
Преимущества пневматических разрядных клапанов фланца в основном включают высокую надежность, хорошую регулируемость, компактную и световую структуру, быстрый отклик и низкое энергопотребление.
Высокая надежность : пневматические разрядные клапаны фланца используют пневматические приводы для эксплуатации клапанов. По сравнению с традиционными методами ручной работы, они имеют более высокую надежность и стабильность и могут работать стабильно в различных суровых условиях труда.
Good Регулируемость.
Compact и Light Structure: пневматические фланцевые разрядные клапаны, такие как пневматические клапаны бабочек, изготовлены из легких материалов, с компактной структурой и небольшими размерами, которые легко устанавливать и поддерживать, и уменьшает нагрузку системы.
Пстановный отклик.
Low Потребление энергии : По сравнению с электрическими или гидравлическими клапанами пневматические двойные материалы-клапаны пневматического фланца имеют более низкое потребление энергии и более энергосберегающие и экологически чистые.
Кроме того, пневматический фланцевый разрядный клапан также обладает хорошими характеристиками герметизации, что может эффективно предотвратить утечку среднего и обеспечить безопасную работу системы. В то же время его материалы и производственные стандарты также соответствуют соответствующим внутренним и иностранным требованиям, а также общее качество.
