Модуль СФ-ЛБ

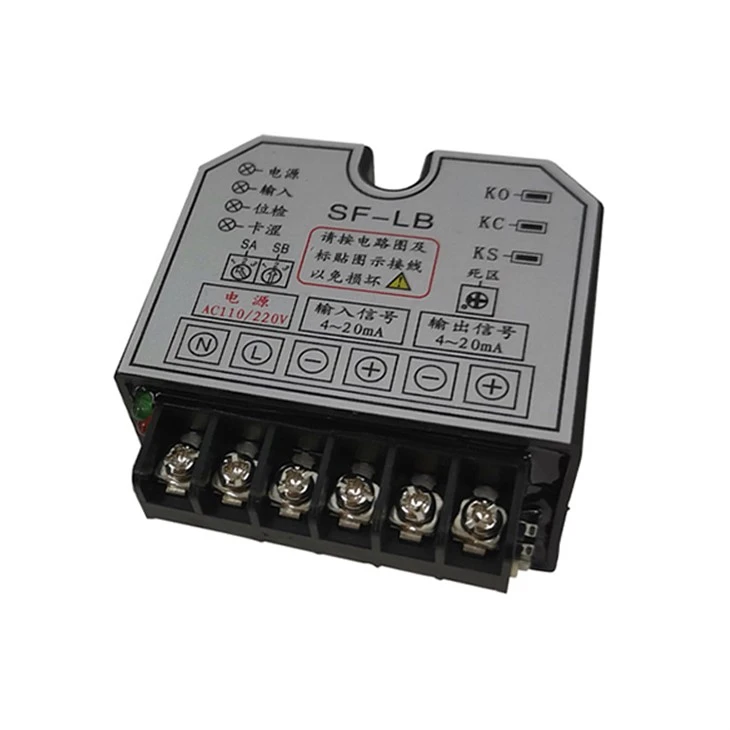

Описание панели сервоконтроллера SF-ZB SF-LB
1. Кнопка: KO: В «состоянии настройки» (т. е. стрелка селекторного переключателя SA указывает на «2») нажмите эту кнопку, чтобы начать работу привода. Отпустите эту клавишу, и двигатель остановится. Нажмите одновременно KS и KO для калибровки открытого положения. KC: В «состоянии настройки» нажмите эту клавишу, чтобы выключить привод. Отпустите эту клавишу, и двигатель остановится. Нажмите KS и KC одновременно для калибровки полностью закрытого положения. КС: Сотрудничать с КО и КС в «состоянии настройки» для достижения конкретных функций.
2. Выберите переключатель: SA: выберите режим прямого и обратного действия и состояние настройки входного сигнала. Стрелка указывает на соответствующую функцию следующим образом (на заводе установлено значение 1): 1--Прямое действие 2--Установка статуса 3--Реакция SB: выберите метод обработки при сбое входного сигнала. Стрелка указывает на соответствующую функцию следующим образом (на заводе установлено значение 2)
3. Потенциометр установки значения мертвой зоны: используется для установки значения мертвой зоны. Диапазон открытия потенциометра составляет 1-10, что соответствует значению мертвой зоны 0.5%--5.0% (на заводе значение мертвой зоны установлено на 1,5%). ).
4. Световой индикатор: L1: зеленый, индикатор питания, индикатор загорается при подключении клемм питания N и L сервоконтроллера. L2: красный, индикация неисправности входного сигнала, индикатор загорается при пропадании входного сигнала. L3: красный, индикация неисправности цепи определения положения. Свет загорается, когда провод открывающего потенциометра разомкнут, закорочен или поврежден. L4: красный, индикация неисправности заклинивания, индикатор загорается при возникновении заклинивания.
1. Калибровка хода Калибровка полностью закрытого положения: Отрегулируйте клапан в полностью закрытое положение, нажав кнопки KO и/или KC. Сначала нажмите и удерживайте кнопку KS, затем нажмите кнопку KC. Продолжайте нажимать обе кнопки в течение 4 секунд одновременно. Когда индикатор L2 загорится, одновременно отпустите кнопки КС и КС, L2 погаснет, и калибровка полностью закрытого положения будет завершена. Калибровка полностью открытого положения: при выполнении калибровки полностью открытого положения к концу входного сигнала необходимо добавить точный сигнал 20 мА постоянного тока. Тонгюн нажимает кнопки KO и/или KC, чтобы перевести клапан в полностью открытое положение. Сначала нажмите и удерживайте кнопку KS, затем нажмите кнопку KO. Продолжайте нажимать две кнопки одновременно в течение примерно 4 секунд. Когда загорится индикатор L2, одновременно отпустите кнопки KO и KS, L2 погаснет, и калибровка полностью открытого положения будет завершена.
2. Выбор метода обработки сбоя входного сигнала. Селекторный переключатель SB используется для выбора метода обработки сбоя входного сигнала: 1--Клапан полностью открыт 2--Клапан остается в исходном положении {{3} }Клапан полностью закрыт. Примечание: Изменения, внесенные в переключатель SB, действуют и в автоматическом режиме работы (т. е. когда переключатель SA установлен в положение «1» или «3»).
3. Настройка значения мертвой зоны. При повороте потенциометра установки значения мертвой зоны по часовой стрелке значение мертвой зоны увеличивается, а при повороте против часовой стрелки значение мертвой зоны уменьшается. На передней стороне потенциометра имеется шкала. При каждом повороте одной шкалы значение мертвой зоны изменяется на 0,5 %. Если значение мертвой зоны установлено менее 0,5 %, сервоконтроллер обрабатывает его как 0,5 %.
4. В состоянии настройки клапан можно открывать и закрывать вручную, нажав кнопку KO или KC. Работа сервоконтроллера SF-ZB/сервоконтроллера SF-LB Переведите селекторный переключатель SA в положение «1» или «3», чтобы перейти в автоматический режим. В это время открытие привода и выходной сигнал изменяются вслед за изменением входного сигнала.
Выбор электропривода
Описание панели сервоконтроллера SF-LC
1. Кнопка: KO: В «состоянии настройки» (т. е. стрелка селекторного переключателя SA указывает на «2») нажмите эту кнопку, чтобы привод начал работать. Отпустите эту клавишу, и двигатель остановится. KS и KO нажаты одновременно для калибровки открытого положения. KC: В «состоянии настройки» нажмите эту клавишу, чтобы выключить привод. Отпустите эту клавишу, и двигатель остановится. Нажмите KS и KC одновременно для калибровки полностью закрытого положения. КС: Сотрудничать с КО и КС в «состоянии настройки» для достижения конкретных функций.
2. Выберите переключатель: SA: выберите режим прямого и обратного действия и состояние настройки входного сигнала. Стрелка указывает на соответствующую функцию следующим образом (на заводе установлено значение 1): 1--Прямое действие 2--Установка статуса 3--Реакция SB: выберите метод обработки при сбое входного сигнала. Стрелка указывает на соответствующую функцию следующим образом (на заводе установлено значение 2):
3. Потенциометр установки значения мертвой зоны: используется для установки значения мертвой зоны. Диапазон открытия потенциометра составляет 1-10, что соответствует значению мертвой зоны (на заводе значение мертвой зоны установлено на 1,5%).
4. Световой индикатор: L1: зеленый, индикатор питания, индикатор загорается при подключении клемм питания N и L сервоконтроллера. L2: красный, индикация неисправности входного сигнала, индикатор загорается при пропадании входного сигнала. L3: красный, индикация неисправности цепи определения положения. Свет загорается, когда провод открывающего потенциометра разомкнут, закорочен или поврежден. L4: красный, индикация неисправности заклинивания, индикатор загорается при возникновении заклинивания.
