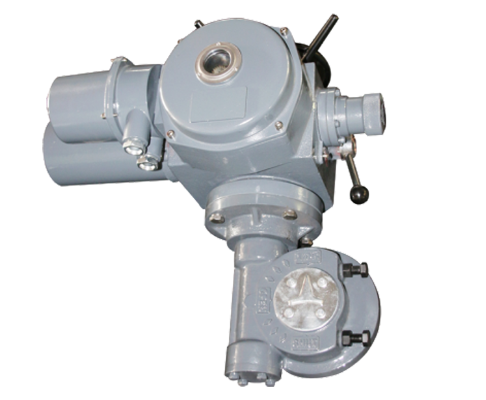

Электрический привод клапана серии DQW представляет собой электрический привод клапана неполноповоротного типа.

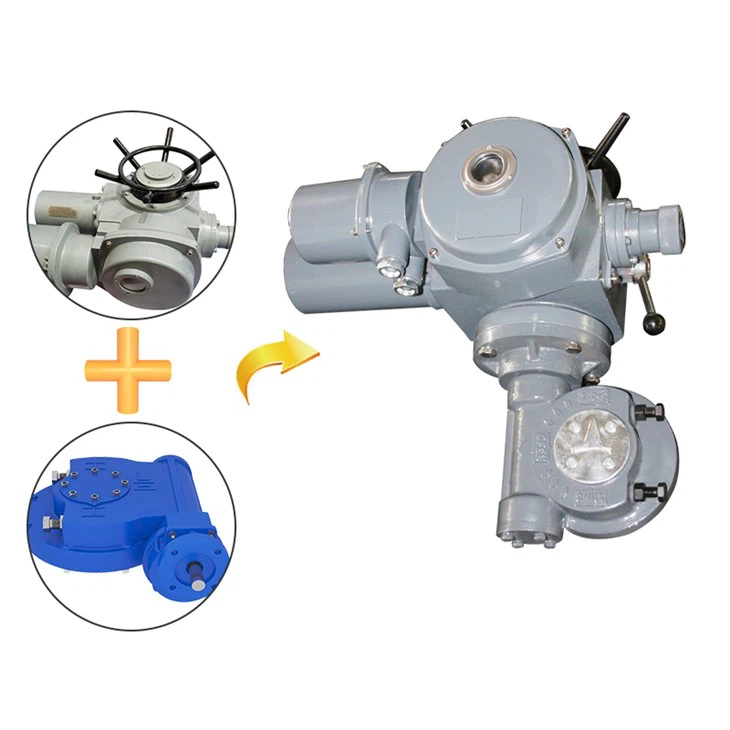

Электрический привод клапана серии DQW представляет собой неполноповоротный электрический привод клапана, который подходит для шаровых кранов, дроссельных заслонок и других типов клапанов и электрических заслонок. Тип конструкции комбинированный, состоит из многооборотного электрического устройства FRYDZW и неполооборотного ручного устройства HBC. Применяемые условия окружающей среды, температура, температура, высота над уровнем моря и уровень защиты этой серии продуктов могут достигать уровня продуктов, соответствующих спецификациям DZW. Технические характеристики и принцип электрического управления такие же, как и у продукции DZW.

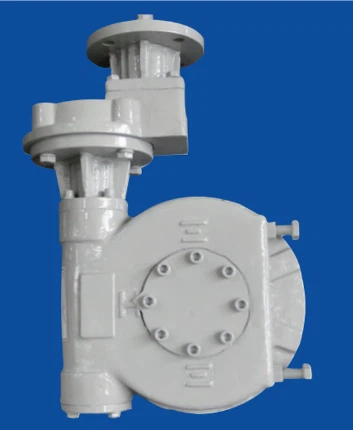

Червячный редуктор
Главная особенность:
· Полная закрытая трансмиссия
· Встроенная смазка увеличивает срок службы и уплотнения
· Широкий диапазон передаточных чисел позволяет выбрать любое входное передаточное число для широкого спектра применений.
HBC — самый прочный червячный редуктор на рынке. Он обеспечивает непрерывную бесперебойную работу, требующую
Он в основном используется в ключевых технологических позициях управления потоком на атомных электростанциях и гидроэлектростанциях.
Комбинация червячного редуктора серии HBC может обеспечить выход на четверть оборота с более низкой скоростью и более высоким крутящим моментом, а выходной крутящий момент может достигать 600,000 Нм.
· Угол и ориентация червячной опоры полностью самоблокируются
· Съемная и простая в обработке приводная втулка удобна для обработки соответствующего размера соединения;
· 0 градусов ~90 градусов механический предел · Уровень защиты IP 67 (индивидуальный IP68)
· Рабочая температура составляет -40 градусов ~ плюс 120 градусов; (специальные экологические требования могут быть настроены)
Ультрамощная коробка передач

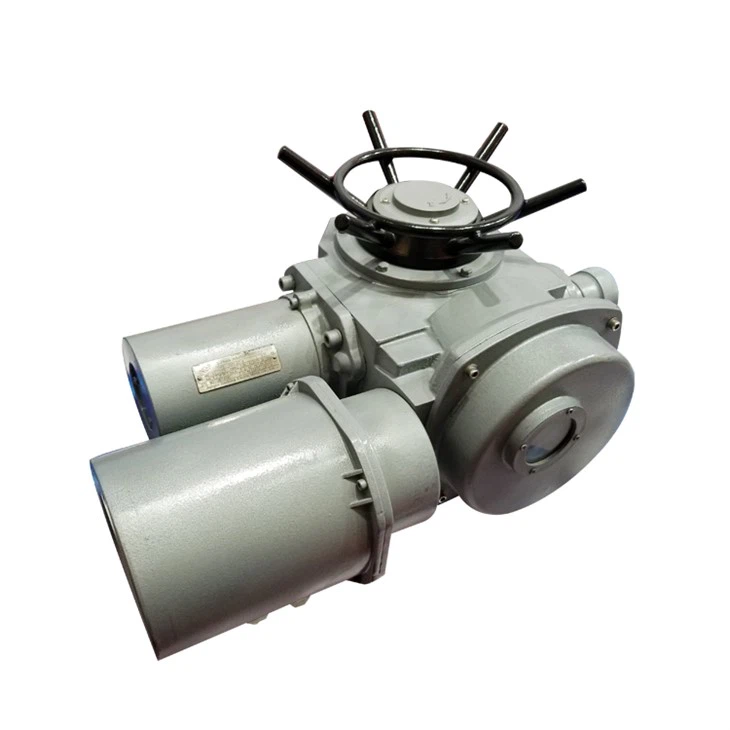

Электрический привод клапана типа DZW состоит из шести частей, а именно трехфазного асинхронного двигателя для электрического привода клапана, механизма управления коробкой передач, ручного электрического механизма переключения, частей маховика и электрических частей.
Принципиальная схема трансмиссии

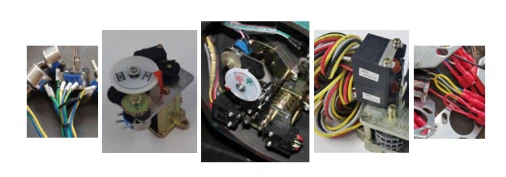

Электрические части
Индикатор открытия и регулятор хода представляют собой интегрированные конструкции, являющиеся общими частями всей серии. Входная шестерня приводится в движение первой шестерней счетчика. После замедления индикаторная пластина вращается в процессе открытия и закрытия клапана, указывая положение открытия или закрытия клапана. Вал потенциометра и индикаторная пластина вращаются синхронно для дистанционной индикации открытия, а угол между открытым положением и закрытым положением индикаторной пластины можно изменить, перемещая число оборотов для регулировки шестерни.
Контроллер хода использует принцип десятичного счетчика, который обеспечивает высокую точность управления. Общие детали для всей серии. Его принцип работы таков: пара больших и малых концевых шестерен в редукторе приводит в движение активную шестерню (Z=8), а затем приводит в действие регулятор хода. После того, как контроллер хода отрегулирован в соответствии с положением открытия и закрытия клапана, когда контроллер поворачивается в заданное положение с выходным валом, кулачок поворачивается на 90 градусов, заставляя микропереключатель срабатывать, отключая питание клапана. двигатель, и двигатель останавливается, чтобы реализовать ограничение хода электрического привода управления.
Двигатель внешний, с хорошими показателями мощности, выходная скорость продукта имеет широкий диапазон выбора, а выходной крутящий момент полностью соответствует стандарту GB/T24923-2010.
В электрическом приводе базового типа используется окно указателя, а в приводе с регулировкой используется конструкция зеркальной поверхности окна указателя и утопленная ручка для предотвращения скопления воды.
Независимая герметичная клеммная колодка может обеспечить целостность герметизации электрических частей внутри электропривода и улучшить защитную способность привода.

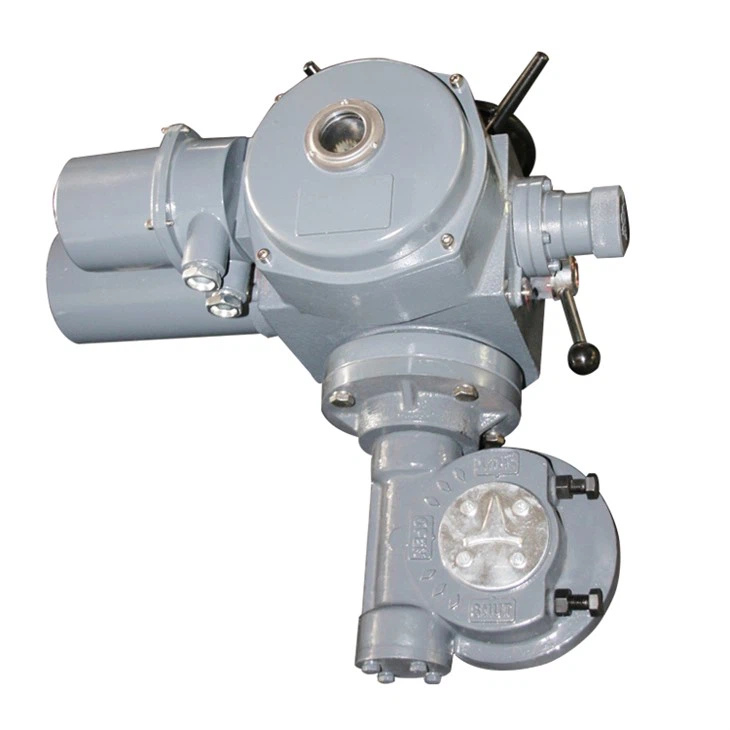

Реальные фотографии соответствующих клапанов DQW
