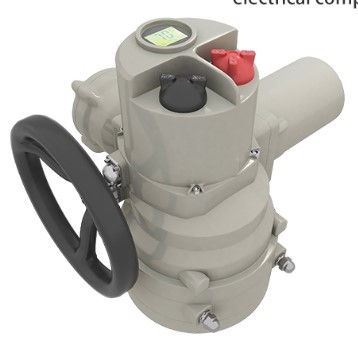

Новое поколение экономичных неполнооборотных электроприводов
Вслед за успехом агентства по организации маршрутов IKT на международном рынке, чтобы удовлетворить потребности других сегментов рынка, Teflon разработала новый. Поколение компактных электроприводов серии IK (m) Q с угловым ходом, серия IK (m) Q также использует передовую технологию встроенной системы, благодаря упрощенной функции, может быть частично, ik (m) Q - это хороший способ уменьшить стоимость без ущерба для качества Приводы серии IK(m)Q имеют компактную конструкцию и содержат краткий набор из 10 технических спецификаций, которые могут быть удовлетворены в диапазоне от 80 Нм до 1000 Нм. Момент силы.
Высокий интеллект Приводы серии IK (m) Q управляются чипом SOC, разработанным с высокоинтегрированной ● интегральной схемой, с различными функциями обнаружения неисправностей и аварийной сигнализации, которые повышают надежность приводов.
Режим мультидистанционного управления ● 4-20Ma (0-20mA) пропорциональное регулирование тока модуляции ● двухпроводная система управления ● система управления аварийным отключением ● управление по шине (дополнительно)
Усовершенствованный многоязычный дисплей и управление отладкой Ik (m) Q использует систему жидкокристаллического дисплея на китайском и английском языках для отображения положения клапана, крутящего момента в реальном времени, рабочего состояния, локального 1 дистанционного управления, предупреждения об ошибках и т. д., для предотвращения пыли, влаги в исполнительный орган, так что часть электронного управления, надежность и стабильность могут быть гарантированы.
Высокоточная система управления ● прецизионные компоненты и высококачественные микросхемы для обеспечения высокоточного управления IK (m) Q также оснащен специально разработанным высокоэффективным инерционным двигателем с малым вращением для выдающихся механических систем.
Превосходная механическая система Ik (m) Q использует точную червячную передачу и червячное редукционное оборудование, высокий КПД, низкий уровень шума и длительный срок службы надежная функция самоблокировки предотвращает реверсирование исполнительными органами в случае отключения электроэнергии Специальный механический автоматический 1 ручной переключатель ● антикоррозийный алюминиевый корпус с порошковой краской ● уровень защиты: IP68 ● класс взрывозащиты: DIIBT4.
Параметры четвертьоборотной серии IKQ, IMQ (380 В, 3 фазы, 50 Гц)
IKQ,профиль серии IMQ
ЖК-экран Точечно-матричный ЖК-экран может отображать меню на китайском или английском языке в полном тексте. Отображение в реальном времени на экране открытия клапана, значения крутящего момента, а также отображение текущего состояния и информации о неисправностях привода в текстовом виде. Экран использует синий цвет в качестве подсветки, и Привлекательный цвет. Элегантный. В нижней части экрана расположен светодиод высокой яркости, соответственно указывающий, что клапан полностью открыт, полностью закрыт и находится в среднем положении.
Материнская плата
На основной плате используется чип управления SOC и высокоинтегрированная общая схема с различными функциями обнаружения неисправностей, защиты и сигнализации, что повышает надежность привода.
Кнопка
На приводе есть четыре кнопки: локальная 1 удаленная кнопка переключения меню 1, кнопка открытия клапана 1 плюс, кнопка закрытия клапана 1 кнопка минус, кнопка остановки 1 кнопка подтверждения, с помощью этих четырех кнопок вы можете легко настроить различные функции привода . функция.
Контроллер хода
Электронный датчик положения, приводимый в движение шпинделем, может точно измерить положение клапана.
Мотор
I использует малоинерционный асинхронный двигатель с высоким крутящим моментом, эмалированный провод класса F и 2 встроенных переключателя тепловой защиты.
Плата питания
Компоненты питания для управления двигателем встроены в силовую плату Компоненты источника питания и т. д.
Червячный стержень
Принят двухступенчатый червячный редуктор, большое передаточное отношение, низкий уровень шума (до 50 дБ) и самоблокировка.
Маховик
Привод оснащен рабочим маховиком, так что пользователь может управлять клапаном даже при отключенном питании. Конструкция размера маховика обеспечивает трудосберегающую операцию.
Ｊпанель управления
Уплотнительное устройство, оснащенное монтажной платой, предотвращает проникновение внешнего опасного газа внутрь привода даже при подключении, защищая внутренние электрические компоненты.
Технические характеристики и эрформанс
● Форма конструкции: интеллектуальная конструкция корпуса ● Форма настройки: ненавязчивая настройка ● Форма управления: тип переключателя: прием сигнала переключения, сигнал переключения обратной связи, аналоговый сигнал обратной связи 4~20 мА (дополнительно); Регулируемый тип: принять значение переключателя или аналоговый сигнал 4–20 мА, значение переключателя обратной связи или аналоговый сигнал 4–20 мА ● Уровень защиты: IP68 ● Электропитание: 380 В переменного тока ± 10 процентов, 50 160 Гц ± 1 процент; 220 В переменного тока ± 10 процентов, 50 160 Гц ± 1 процент ●IK Привод (M)Q имеет четыре пассивных однополюсных запираемых контакта S1 S2 S3 S4 обеспечивает удаленную индикацию состояния Каждый контакт может быть индивидуально сконфигурирован как предел открытия, предел закрытия, отключение по крутящему моменту, сигнализация о повышении температуры и другие 18 состояний (1) Контактная коммутационная способность : 220 В перем. тока 5 А 24 В пост. тока 3 А (2) Количество: 2 DPDT-контакта для размыкания и замыкания ● Датчик положения может выдавать изолированный сигнал 4~20 мА при соблюдении следующих условий: Выходной токовый сигнал: 4~20 мА постоянного тока Напряжение питания: 24 В пост. тока Сопротивление нагрузки: меньше или равно 750 Ом Линейная погрешность: 0,5% ● Возможность приема удаленных сигналов: Аналоговый вход: 4~20 мАDC1w250Q или вход переключателя: пассивный сухой контакт ● Материал основных частей (1) Червячная передача: бронза (2) Червяк: легированная сталь (3) Корпус коробки: алюминий, литье под давлением минимальный сплав (4) Шпиндель: легированная сталь (5) Приводная втулка: сталь или алюминиевая бронза (6) Основание: чугун с шаровидным графитом, ковкий чугун ● Обработка поверхности и покрытие: поверхность алюминиевого сплава сначала окисляется с образованием оксидной пленки, затем серебристо-серое пластиковое напыление, маховик. Ручка сначала оцинкована, а затем покрыта черным пластиковым напылением.
Цвета могут быть настроены
Схема производственного процесса
