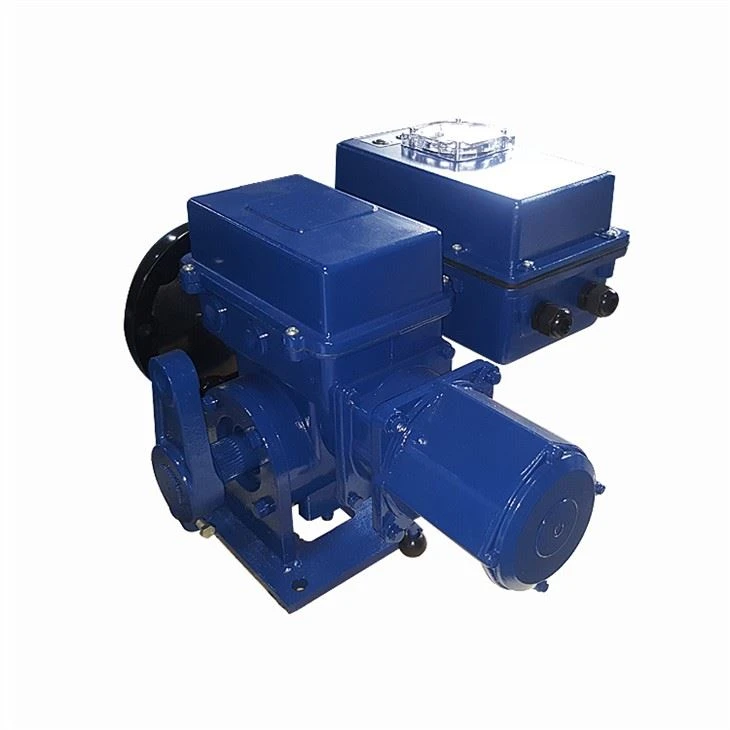

Электропривод серии SD
Интеллектуальный электрический привод SD является исполнительным устройством в приборе промышленной автоматизации, он получает от регулятора, ПЛК, управляющий сигнал DCS с компьютера, например, завершение автоматической регулировки, незаменим для системы автоматического управления для основного оборудования. Он широко используется в электростанциях, металлургии, нефтяной, химической, легкой промышленности, фармацевтике, газовой энергетике, строительных материалах, транспорте и городском метро, водоснабжении, очистке сточных вод и других отраслях промышленности.
Стандартные характеристики
Корпус | Уровень водонепроницаемости IP67, NEMA 4 и 6 | |
Электропитание двигателя | 220В/1PH/50Гц 380В/3Ф/50Гц | |
Мотор | Асинхронный двигатель с короткозамкнутым ротором | |
Концевой выключатель | Вкл./выкл., каждый из 1 SPOT, 250 В переменного тока, 10 А | |
Вспомогательный концевой выключатель | Вкл./выкл., каждый из 1 SPOT, 250 В переменного тока, 10 А | |
Моментный выключатель | Вкл./выкл., каждый из 1 SPOT, 250 В переменного тока 1 OA | QT-010 исключено |
Путешествовать | 90 градусов ±10 градусов | 0 градусов ~ 270 градусов Дополнительно |
Защита от опрокидывания/ рабочая температура | Встроенная защита от перегрева, открытие 115 градусов ± 5 градусов / выключение 97 градусов ± 5 градусов | |
Индикатор | Непрерывная шкала индикатора положения | |
Ручная операция | Механический механизм сцепления с маховиком | |
Самоблокирующийся блок | Червячная передача, самоблокирующаяся для червячного механизма | |
Механический предел | Два внешних регулировочных болта | |
Сушилка | 7-10Вт (110/220 В переменного тока) | |
Отверстие для проводки | M20*1.5 M36*2 | |
Температура окружающей среды | -20 градусов ~ плюс 70 градусов | |
Смазка | Смазка на алюминиевой основе (тип EP) | |
Материал | Сталь/алюминиевый сплав/алюминиевая бронза/поликарбонат | |
Влажность окружающей среды | Максимум 90процентотносительная влажность без конденсации | |
Сейсмические характеристики | X Y Z10г, 0,2~34 Гц,30 Минуты | |
Внешнее покрытие | Сухой порошок/эпоксидный полиэстер с превосходными антикоррозионными свойствами | |
Дополнительная спецификация
Цвет можно настроить
Напряжение может быть настроено
Механический индикатор положения
Когда основное питание электропривода отключено, может отображаться открытие клапана.
Уровень защиты можно настроить
IP 67
Стандартная конфигурация блоков управления актуаторами SD имеет степень защиты от герметизации IP 67 в соответствии со стандартом EN 60 529. Приводы с этой стандартной степенью защиты уплотнения могут быть погружены на глубину до 1 метра и работать до 30 минут.
IP 68
Блоки управления приводом SD имеют улучшенную степень защиты от герметизации IP 68 в соответствии с EN 60 529. Этот сорт выдерживает погружение на глубину до 6 метров, 72 часа непрерывного пребывания и 10 операций под водой.
Для обеспечения требований по степени герметичности IP 68 требуются подходящие кабельные вводы. Если у заказчика есть запрос, SD может его предоставить, но это не входит в объем поставки стандартной комплектации.
Защита от коррозии может быть настроена
P1-Стандартная система окраски
Алюминиевые отливки проходят многоступенчатую очистку и предварительную обработку поверхности без содержания хрома, чтобы обеспечить превосходную поверхность для нанесения порошкового покрытия с высокой адгезией.
Стальной ручной/автоматический рычаг имеет покрытие для нанесения непрерывного сплошного расходуемого слоя цинкового сплава, который обеспечивает долговременную защиту от коррозии.
Железная основа погружается в раствор фосфата цинка, а затем промывается холодной водой.
Затем все поверхности покрываются архитектурным грунтом.
полиэфирное порошковое покрытие с превосходной внешней стойкостью и сохранением цвета.
P1 обеспечивает твердое покрытие, устойчивое к механическим повреждениям, таким как сколы и царапины. P1 оптимизирован для внутреннего или наружного применения в обычных наземных условиях.
P2-Стандартная система окраски и комбинация покрытия для морских работ
Алюминиевые отливки проходят ту же обработку, что и P1.
Стальной рычаг ручного/автоматического управления и железная основа обработаны покрытием PX (подробнее см. ниже).
P2 обеспечивает экономически эффективное снижение коррозии
защита, оптимизированная для прибрежных и морских применений.
Общая толщина пленки:
100 мкм для алюминиевых компонентов
320 мкм для стальных и железных компонентов
PX-3 система мокрой окраски для морских работ
Все поверхности подвергаются абразивоструйной очистке перед нанесением двух слоев толстослойной эпоксидной смолы с последующим нанесением полиуретанового верхнего слоя.
PX обеспечивает высокий уровень защиты от коррозии в суровых условиях с высокой долговечностью. PX разработан для морских и морских применений.
Ниже приведена таблица, показывающая рекомендуемую систему окраски FRY для каждой среды.
Категория коррозионной активности | Низкий (2-5 лет) | Долговечность Средний(5-15лет) | Высокая (＞15 лет) |
C1 | P1 | P1 | P1 |
C2 | P1 | P1 | P1 |
C3 | P1 | P1 | P1 |
C4 | P1 | P1 | P2 |
C5-М-Марин | P1 | P2 | P2 |
C5-Индстиал | P2 | P2 | ПК |
Для справки определения категорий ISO 12944-2 показаны ниже.
Категория коррозионной активности | Типичная среда-экстерьер | Типичная среда-интерьер |
C1 | - | Отапливаемые здания с чистой атмосферой, например офисы, магазины, школы, гостиницы. |
C2 | Атмосферы с низким уровнем загрязнения. В основном сельские районы | Неотапливаемые здания, в которых может образовываться конденсат, например склады, спортивные залы. |
C3 | Городская и промышленная атмосфера, умеренное загрязнение диоксидом серы. Прибрежные районы с низкой соленостью. | Производственные помещения с повышенной влажностью и некоторым загрязнением воздуха, например, предприятия пищевой промышленности, прачечные, пивоварни, молокозаводы. |
C4 | Промышленные районы и прибрежные районы с умеренным засолением. | Химические заводы, плавательные бассейны, прибрежные суда и верфи. |
C5-М-Марин | Прибрежные и морские районы с повышенной соленостью. | Здания или зоны с почти постоянной конденсацией и с высоким уровнем загрязнения. |
C5-Индстиал | Промышленные помещения с повышенной влажностью и агрессивной атмосферой. | Здания или зоны с почти постоянной конденсацией и с высоким уровнем загрязнения. |
Основные характеристики
Тип | Крутящий момент | Напряжение | Скорость | Способ установки | Контроль метод | Специальный функция | описание кода каждой части |
ОА | Выходной крутящий момент | Рабочий крутящий момент, цифровое представление, единица измерения: Нм | |||||
В КАЧЕСТВЕ | K | Однофазный 220В переменного тока 50Гц | |||||
БС | F | Трехфазный 380V.AC 50Гц | |||||
Плюс РС | Источник питания | Рейтинг времени в пути(90степень), цифровое представление, единица измерения: S | |||||
В плюс РС | Время в пути
| H | Установка подножки | ||||
Z | Непосредственная установка | ||||||
Метод контроля | G | Пропорциональная модуляция стандартной интеграции,4-20мА | |||||
Y | Дистанционное управление, двухпозиционный вход | ||||||
N | Интеллектуальный входной сигнал 4-20 мА | ||||||
C | Основная линия | ||||||
Метод контроля | P | С работающей машиной | |||||
Бывший | Взрывобезопасный | ||||||
----T | Специальные требования: высокая, низкая температура, рабочее напряжение, размер, ход и т. д. |
Данные о потреблении электроэнергии на четверть оборота
Tтипа | Выходная сила | Крутящий момент Нм | Полный Время в пути | Фланцевое оборудование | Крепление на лапах | двигатель | （Lзагрузка 50 процентов） | ||||
Работа | максимум | внешний вид | вес нетто кг | внешний вид | сферический шарнир
| скорость работы кВт | скорость вращения об/мин | номинальный ток | пусковой ток | ||
ОА10К OA10F | 100 | 150 | 25 | картина | 11 | картина | СКЖ-10 | 0.025 | 1500 | 1.00 | 2.00 |
0.025 | 0.35 | 1.20 | |||||||||
АС25К AS25F | 250 | 375 | 30 | 22 | СКЖ-25 | 0.065 | 1500 | 1.20 | 2.60 | ||
0.065 | 0.90 | 1.80 | |||||||||
БС60К БС60Ф | 600 | 1000 | 30 | 32 | СКЖ-60 | 0.16 | 1500 | 2.20 | 4.50 | ||
0.16 | 1.50 | 3.00 | |||||||||
Плюс 100 тысяч рублей. Плюс RS100F | 1000 | 1400 | 30 | 48 | СКЖ-100 | 0.25 | 1500 | 2.60 | 5.60 | ||
0.25 | 2.00 | 6.00 | |||||||||
Б плюс РС160К Б плюс RS160F | 1600 | 2000 | 40 | 76 | СКЖ-160 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
Б плюс РС250К Б плюс RS250F | 2500 | 3000 3200 | 40 | 78 | СКЖ-250 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
Б плюс РС400К Б плюс RS400F | 4000 | 4000 4800 | 65 | 86 | СКЖ-400 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
Б плюс РС600К Б плюс RS600F | 6000 | 6000 6000 | 105 | 92 | СКЖ-600 | 0.55 | 1400 | 3.40 | 9.60 | ||
0.4 | 2.50 | 7.50 | |||||||||
Б плюс RS800F | 8000 | 9600 | 105 | 137 | СКЖ-800 | 0.65 | 1400 | 2.50 | 9.60 | ||
Б плюс RS1000F | 10000 | 12000 | 125 | 137 | 1.1 | 2.50 | 9.60 | ||||
Б плюс RS1200F | 12000 | 14000 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||
Б плюс RS1400F | 14000 | 15600 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||
Преимущество
FRY является специализированной компанией, которая с 2014 года производит электрические приводы и сопутствующие товары для управления промышленной арматурой. FRY производит линии продуктов, которые могут применяться в различных областях, начиная от очистки воды, такой как водоснабжение и канализация, и заканчивая производством электроэнергии и нефтехимией. и продает их клиентам по всему миру.
FRY придерживается философии 3Q для удовлетворения потребностей клиентов.
Быстрая доставка
FRY соблюдает сроки поставки и предлагает максимально быстрое время доставки.
Быстрое обслуживание
FRY управляет сервисными организациями и системами, чтобы как можно быстрее принять меры в случае возникновения проблемы, связанной с нашим продуктом.
Быстрый ответ
FRY работает, чтобы дать нашим клиентам чувство доверия, отвечая на запросы клиентов, как только они получены.
