Приложение
Электрический привод DKJ, исполнительный блок в комбинированном приборе с электронным блоком типа DDZ, принимает сигналы от регулирующего блока (или компьютера) и автоматически управляет приводом для завершения
регламентирующие задачи. Он широко применяется на электростанциях, в химической, нефтяной, металлургической, строительной, теплоснабжающей, водоочистной и других отраслях промышленности.
Электропривод типа DKJ с различными электрическими манипуляторами позволяет обеспечить бесперебойное переключение «Ручной-Автоматический» системы регулирования для своевременного дистанционного ручного управления объектом регулирования.
Все датчики положения привода, производимые нашей компанией, используют новейшие сенсорные пакеты, соответствующие новейшим схемам иностранных компаний.
Основной параметр
|
ДКЖ,СКЖ,ZKJ — аббревиатура угла поворота. которые обозначают различные функции управления и режимы установки, объединяются в следующие буквы: |
|
|
1 |
Тип M означает срабатывание двухпозиционного модуля. |
|
2 |
Тип Д,Тип DY-JT означает срабатывание электронного (регулирующего) модуля. |
|
3 |
Тип Z означает прямое приведение в действие; Тип ZM означает двухпозиционное прямое приведение в действие; Тип ZD означает электронный прямой монтаж. |
|
4 |
Тип B означает взрывозащищенное срабатывание; тип BM означает взрывозащищенное исполнение on-otff; Тип BD означает электронную взрывозащищенность. |
|
5 |
Тип F означает срабатывание электронного (регулирующего) модуля. |
|
6 |
Тип Y означает срабатывание электронного ((регулирующего) модуля. |
|
7 |
Тип EX означает взрывозащищенное исполнение или срабатывание с цифровым дисплеем. |
|
8 |
Тип CX означает сигнал обратной связи постоянного тока 4-20мА с электрическим ограничителем хода. |
|
9 |
Наша компания может быть настроена в соответствии с требованиями заказчика |
Основные технические параметры
1. Входной сигнал: Тип м 4-20 мА постоянного тока
2. Входной канал: 3
3. Сопротивление входного канала: Тип II 250 Ом.
4. Выходной крутящий момент: см. таблицу выше.
5.Общее время в пути: см. таблицу выше.
6. Выходной сигнал: 4-20мА постоянного тока, допустимая нагрузка меньше или равна 750 Ом.
7. Предел основной погрешности: ± 2,5%.
8. Мертвая зона: 0.5%-1.5% регулируется.
9. Характеристика демпфирования: меньше или равна 3 полупериодам.
10. Разница в доходности: меньше или равна 1,5%.
11. Напряжение питания: 220 В (±10%, ±15%) Частота 50 Гц.
12. Температура рабочей среды: Привод: -10~+55 градусов или -25~+70 градусов; усилитель звука. 0~{+50 градус
13. Относительная влажность рабочей среды: Привод:
Менее или равно 85 % (без коррозионных веществ в окружающем воздухе)

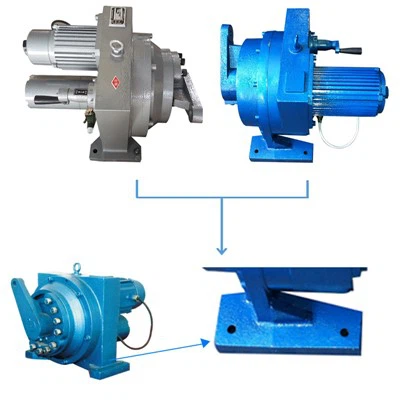

Настройка на подножке
Цвет можно настроить
Живое приложение
100% замена полевых электроприводов:
Та же модель
Тот же внешний вид
Такого же цвета
Та же внутренняя структура
Тот же установочный размер
Более конкурентоспособные цены
Лучшее обслуживание
Технические характеристики и модели
Электропривод двухпозиционного типа DKJ-M
|
Тип |
ДКЖ-210М 2100M |
DKJ-310M 3100M |
DKJ-410M 4100M |
DKJ-510M 5100M |
|
Выходной крутящий момент (Нм) |
100 |
250 |
600 |
1600 |
|
Время (С) |
25 |
|||
|
Вес (кг) |
30 |
45 |
75 |
125 |
|
Тип |
DKJ-610M 6100M |
DKJ-610M 6100M |
DKJ-710M 710M |
DKJ-810M 8100M |
|
Выходной крутящий момент (Нм) |
2500 |
4000 |
6000 |
10000 |
|
Время (С) |
40 |
60 |
60 |
100 |
|
Вес (кг) |
130 |
175 |
230 |
|
В DY-J представлены все следующие модели электронного четвертьоборотного электропривода DKJ-D (DY-J).
|
Тип |
DY-J21 |
DY-J31 |
DY-J41 |
DY-J51 |
DY-J61A |
DY-J61 |
DY-J71 |
DY-J81 |
|
Крутящий момент (Нм) |
100 |
250 |
600 |
1600 |
2500 |
4000 |
6000 |
10000 |
|
Время (С) |
25 |
40 |
60 |
90 |
90 |
|||

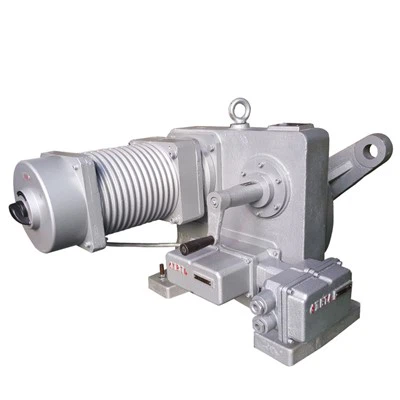

Электропривод взрывозащищенного типа DKJ-B
|
Тип |
DY-J21 |
DY-J31 |
DY-J41 |
DY-J51 |
DY-J61A |
DY-J61 |
DY-J71 |
DY-J81 |
|
Крутящий момент (Нм) |
100 |
250 |
600 |
1600 |
2500 |
4000 |
6000 |
10000 |
|
Время (С) |
25 |
40 |
60 |
90 |
90 |
|||
Габаритные и установочные размеры
The product has reasonable structure, strict production technology and quality management, so that the high reliability of the actuator is ensured, with Mean Time Between Failure (MTBF) >25000 часов. 2. Цепь переключения датчика положения имеет высокое сопротивление наведенному напряжению, а ее производительность превосходит аналогичную продукцию в стране и за рубежом.
Кулачки управления ходом можно регулировать независимо друг от друга, что делает регулировку простой и удобной.
Однофазный двигатель переменного тока используется в высокомоментном приводе для удобства использования системы автоматического управления.
Моторное тормозное колесо, изготовленное из специальных материалов, отличается надежностью торможения, длительным сроком службы и превосходит аналогичную продукцию.

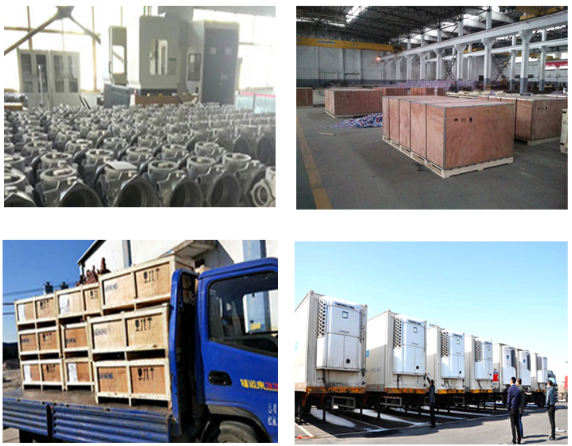

Упаковка и доставка
Стандартная упаковка электроприводов: упаковка в деревянный ящик.
