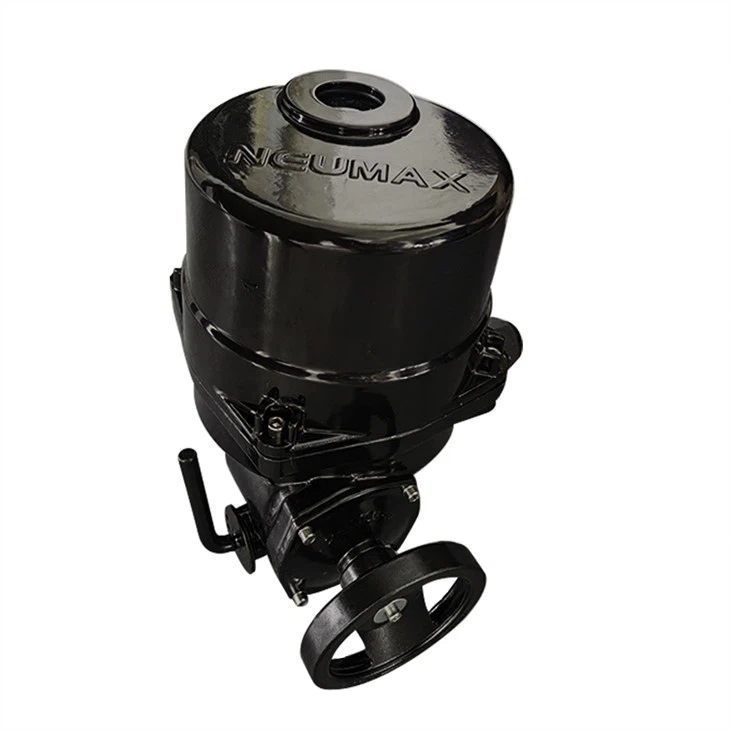

Быстро открывающаяся серия
Электрический привод серии QT используется для управления клапанами с поворотом на 0 градусов -270 градусов и другими подобными продуктами, такими как дроссельные заслонки, шаровые краны, воздушные дроссели, отбойные клапаны, пробковые клапаны и запорные клапаны.
Он может широко применяться в нефтяной, химической, водоочистной, судостроительной, бумажной, электростанции, теплоснабжении, автоматизации зданий, легкой промышленности и других отраслях промышленности.
Управляемый питанием переменного тока 380 В/220 В/110 В и управляемый сигналами тока 4-20мА или сигналами напряжения постоянного тока 0-10В, он может заставить клапан перемещаться в требуемое положение для автоматического управления.
Максимальный выходной крутящий момент до 2,000Нм (Изделие сертифицировано по взрывозащите с гарантированным качеством).
Технические параметры
Мощность: AC110V/AC220V/AC240V 50/60 Гц;
Температура окружающей среды: -25 градусов ~70 градусов
Относительная влажность :<90%RH;
Окружающая среда: без высокой коррозии и взрывоопасной среды;
Время работы:S2 30мин;
Сигнал управления: сигналы включения-выключения;
Класс защиты корпуса: IP67 (стандартная конфигурация), IP68 не является обязательным;
Безопаснее, надежнее и стабильнее
НАДЕЖНАЯ И СТАБИЛЬНАЯ ЗАЩИТА ОТ ПЕРЕГРУЗКИ
Питание автоматически отключится при заклинивании клапана, что предотвратит дальнейшее повреждение клапана и привода.
ОПЕРАТИВНАЯ ДИАГНОСТИКА
интеллектуальные приводы оснащены несколькими чувствительными устройствами, с функциями отражения в реальном времени управляющего сигнала, полученного приводом, сигнализации о неисправности, рабочих параметров, индикации состояния и другого состояния. Функция мультидиагностики может определить местонахождение неисправности, что упрощает работу пользователей.
ЗАЩИТА ПАРОЛЕМ
интеллектуальные приводы имеют классифицируемую защиту паролем, которую можно авторизовать для разных операторов, чтобы избежать неправильного использования, приводящего к отказу привода.
ЭКСПЛУАТАЦИОННАЯ БЕЗОПАСНОСТЬ
Двигатель с изоляцией класса F. Обмотка двигателя имеет переключатель контроля температуры для измерения температуры двигателя для защиты от перегрева, что обеспечивает безопасность работы двигателя (высокая степень опционально).
ВЛАГОСТОЙКОСТЬ
Устанавливается с нагревателем внутри привода, используемым для удаления внутреннего конденсата, вызывающего повреждение электрических частей.
УПРАВЛЕНИЕ ПОСЛЕДОВАТЕЛЬНОСТЬЮ ФАЗ
Функции определения фазы и коррекции предотвращают повреждение привода из-за подключения к неправильному источнику питания.
НАПРЯЖЕНИЕЗАЩИТА
Защита от ситуаций высокого и низкого напряжения.
Мониторинг данных против управления
Приводы сверхинтеллектуального типа, использующие высокопроизводительные микропроцессоры, собирают информацию о положении арматуры, крутящем моменте и другой оперативной информации в режиме реального времени.
Логический расчет действительно отражает рабочее состояние.
Мониторинг и управление данными в режиме реального времени предоставляет рекомендации по техническому обслуживанию привода.
Этапы установки привода
1 Установите вертикальное выравнивание привода на клапан, обратите внимание, что шток клапана должен войти в переходник привода. Поверните маховик привода, чтобы отрегулировать положение адаптера, по часовой стрелке, чтобы закрыть/против часовой стрелки, чтобы открыть.
2 Заводские настройки: «закрыть». Сохранять состояние клапана таким же, как у привода («открыть для открытия, закрыть для закрытия») при их соединении.
3 Гаечный ключ для тонкой настройки, чтобы вставить винт, а затем зафиксировать винт, если винты трудно собрать.
4 Пожалуйста, подключите привод строго в соответствии со схемой подключения после завершения сборки.
5 Подключите электрический привод к источнику питания после проверки проводки.
6 Проверьте, нормально ли работают направление движения, концевые выключатели и т. д.
Какой отказоустойчивый?
Для возврата привода в положение по умолчанию при отключении питания мы предлагаем 3 решения: возврат батареи, возврат конденсатора и возврат пружины.
ЗАПАСНАЯ БАТАРЕЯ
С высокопроизводительной литиевой батареей в качестве резервного источника питания, когда питание системы нормальное, батарея заряжена и находится в режиме ожидания. Аккумулятор питается от привода и выполняется в заданное положение
ВОЗВРАТ КОНДЕНСАТОРА
С суперконденсатором, установленным в качестве резервного источника питания. Когда питание системы нормальное, набор конденсаторов заряжен и находится в режиме ожидания. Когда мощность системы потеряна. набор конденсаторов подает питание на привод и работает до заданного положения. Конденсаторы не требуют специального ухода, не имеют эффекта памяти, время зарядки короткое и до 500,000 раз на заряд-разряд со сроком службы до десяти лет. ВОЗВРАТНАЯ ПРУЖИНА В качестве накопителя энергии используется специальный набор спиральных пружин. Пружина накапливает энергию, когда питание системы нормальное. Когда система теряет питание, пружина переводит клапан и другие устройства в полностью закрытое или полностью открытое положение. Чистый механический механизм с сильной адаптивностью к окружающей среде, безопасный и надежный
Быстрое открытие и медленное открытие
В зависимости от реальной ситуации может потребоваться быстрое или медленное открытие и закрытие клапана.
FRY может предоставить соответствующее решение в соответствии с конкретными потребностями.
