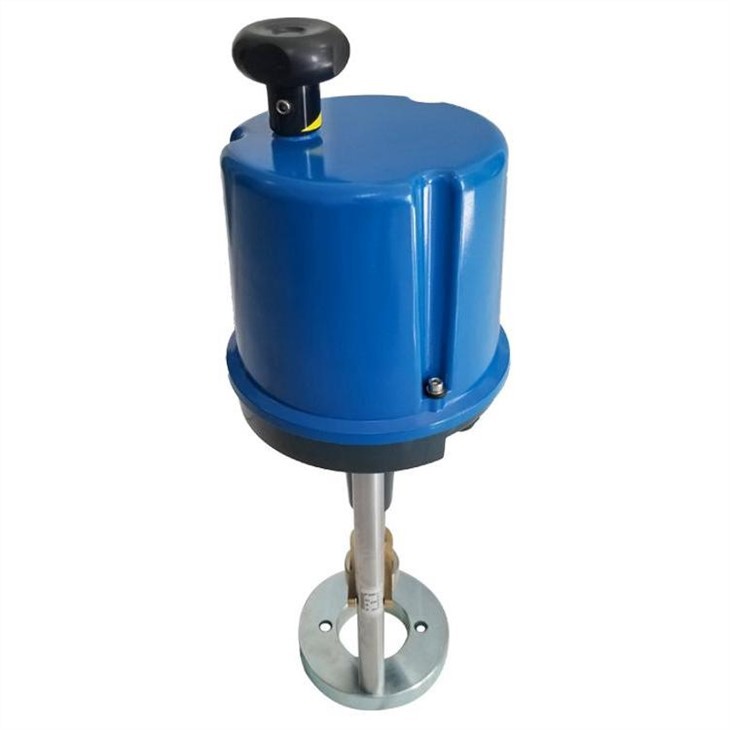

Линейно-поворотный электропривод
Обзор продукта
Структуры выполнения PSL включают PSL201, PSL202, PSL204, PSL208, PSL210, PSL312, PSL314, PSL316, PSL320 и PSL325. Он имеет характеристики небольшого размера, легкого веса, мощной функции, встроенного интеллектуального контроллера, удобной работы, хода до 100 мм, тяги до 25 кН и т. Д. Он может широко использоваться в переключателе клапана линейного движения и управлении регулировкой.
Основные характеристики
1. Ход прямоходного электропривода PSL можно регулировать, что удобно для соединения с клапаном.
2. Все электрические компоненты надежны по качеству и долговечны.
3. Электропроводка электрических компонентов привода серии PSL тщательно и полностью изолирована от компонентов трансмиссии, что повышает надежность работы привода.
4. Привод серии PSL соединен с клапаном гибкой винтовой пружиной, что позволяет избежать влияния штока клапана и выходного вала, смещенного от оси. Усилие закрытия клапана может быть задано заранее, чтобы обеспечить надежное закрытие клапана и предотвратить утечку.
5. Простая конструкция, небольшой размер, малый вес, простота установки и обслуживания: все механические части изготовлены на станке с ЧПУ с изысканным мастерством.
6. Электропривод PSL представляет собой интегрированную конструкцию. Датчик положения и сервоусилитель могут быть непосредственно загружены в привод как два независимых компонента, напрямую принимающих управляющий сигнал 4-20мА и выдающих 4-20мА или 1-5пост. сигнал долга, с функцией самодиагностики, очень удобен в использовании и настройке.
7. Функциональная модульная структура, благодаря сочетанию различных опций, реализует управление от простого до сложного и отвечает различным требованиям приложений.
8. Во всех трансмиссиях используются герметичные шестерни с малым люфтом, которые обладают высокой эффективностью, низким уровнем шума, длительным сроком службы, стабильностью и надежностью и не требуют дозаправки.
9. Он имеет различные рабочие скорости, которые могут соответствовать требованиям различных систем управления, чтобы обеспечить быстрый отклик и стабильность системы.
10. Приводной двигатель привода PSL представляет собой высокоскоростной синхронный двигатель, изготовленный из высокоэффективных редкоземельных магнитных материалов, который работает плавно. Он имеет преимущества небольшого размера, большого крутящего момента, защиты от опрокидывания и высокой точности управления.
11. Можно установить сегментную регулировку, то есть два привода управляются пропорциональным сигналом с двойным временем, выдаваемым ПИД-регулятором (4-12 мА соответствует полному открытию и полному закрытию PSL1.
12. 20 мА соответствует полному открытию 1 полному закрытию PSL2).
13. В элементе обратной связи по положению клапана используется полностью герметичный высокоточный многооборотный потенциометр, который отличается малыми размерами, высокой точностью, малой мертвой зоной и длительным сроком службы.
Структура продукта
Линейный привод PSL в основном состоит из части электрического управления и части зубчатой передачи, которые изолированы друг от друга. Двигатель используется как промежуточная часть, соединяющая две изолированные части. Двигатель выдает крутящий момент в соответствии с требованиями управления и передает его трапециевидному винту через многополюсную прямозубую шестерню.
Винт преобразует крутящий момент в тягу через резьбу штока. Резьба штока является самостопорящейся и передает линейное перемещение штоку через переходник на клапан. Выходной вал привода имеет стопорный штифт для предотвращения вращения, а радиальное стопорное устройство выходного вала можно использовать в качестве индикатора положения.
Запирающее устройство связано с шатуном, а шатун движется синхронно с выходным валом. Смещение выходного вала преобразуется в электрический сигнал через печатную плату, соединенную с шатуном, который подается на сервоусилитель в качестве сигнала сравнения и выходного сигнала обратной связи по положению клапана.
В то же время ход привода также может быть ограничен двумя основными концевыми выключателями на распределительном щите, а ограниченное положение может регулироваться двумя механическими концевыми упорами.
Технические характеристики
Интеллектуальный контроллер PASP4
(1) PSAP4 — это интеллектуальная пропорциональная схема для электропривода PS. Используя технологию процесса SMT, он имеет характеристики небольшого размера и высокой надежности. Эта схема сравнивает сигнал тока 4-20мА привода управления с текущим сигналом положения привода и управляет открытием или закрытием электрического привода в соответствии с отклонением, чтобы положение привода было сбалансировано с положением привода. входной сигнал.
(2) PSAP4 понимает, что привод работает с входным сигналом 4-20мА, а также подает набор сигналов положения 4-20мА в систему, которые изолированы от рабочего источника питания, входного сигнала и положения. схема преобразования.
(3) PSAP4 может легко регулировать начальное положение и ход привода: путем изменения меню можно реализовать переключение между положительным и заданным положением рабочего механизма.
(4) Принцип схемы показан на рисунке ниже. Интеллектуальный контроллер основан на специальном однокристальном микропроцессоре и преобразует цифровые сигналы через аналоговые сигналы входного контура и сигналы сопротивления положения клапана. После того, как микропроцессор передает программное обеспечение управления искусственным интеллектом в соответствии с результатом выборки, он отображает результат и выводит управляющий сигнал.
Работа с местным блоком управления PSML
Управление на месте PSML может реализовать приводы с электронным управлением на месте. Сигнал управления можно переключать между «местным» и «дистанционным» с помощью селекторного переключателя, а после переключения на «местный» привод можно включать/выключать/закрывать с помощью ручной кнопки. Среднее положение переключателя обычно «стоп», привод может двигаться в двух направлениях, потянув переключатель, отпустив переключатель, и переключатель вернется в среднее положение.
Схема электрической проводки режима действия переключателя
Откройте корпус, и вы увидите, как показано на рисунке. В корпусе привода PSL имеются клеммные колодки для электропроводки. Выберите подходящую линию питания для подключения к приводу. Рекомендуется использовать средний (мм) провод.
Как отладить линейный электрический актуатор серии PSL
1. Регулировка концевого выключателя линейного привода PSL После того, как привод подключен к клапану, привод PSL должен быть настроен в соответствии с требованиями управления клапаном. Концевой выключатель привода регулируется в соответствии с типом клапана, определяется основными принципами «ход» или «сила закрытия/ход».
(1) Для прямоточных клапанов сначала установите закрытое положение в соответствии с «силой отключения/ходом», а затем установите открытое положение в соответствии с номинальным ходом клапана.
(2) Для трехходового клапана установите два концевых положения в соответствии с «силой отключения/ходом» и определите концевой выключатель привода в соответствии с «силой отключения/ходом».
(3) Золотник клапана, приводимого в действие ручным приводом, касается седла клапана. Когда шток клапана начинает двигаться в осевом направлении, сила на штоке клапана является реактивной силой винтовой пружины привода.
(4) Продолжайте вращать привод в том же направлении, пока спиральная пружина привода не сожмется до соответствующего значения, показанного на диаграмме винтовой пружины. Это обеспечивает усилие отключения и предотвращает утечку
