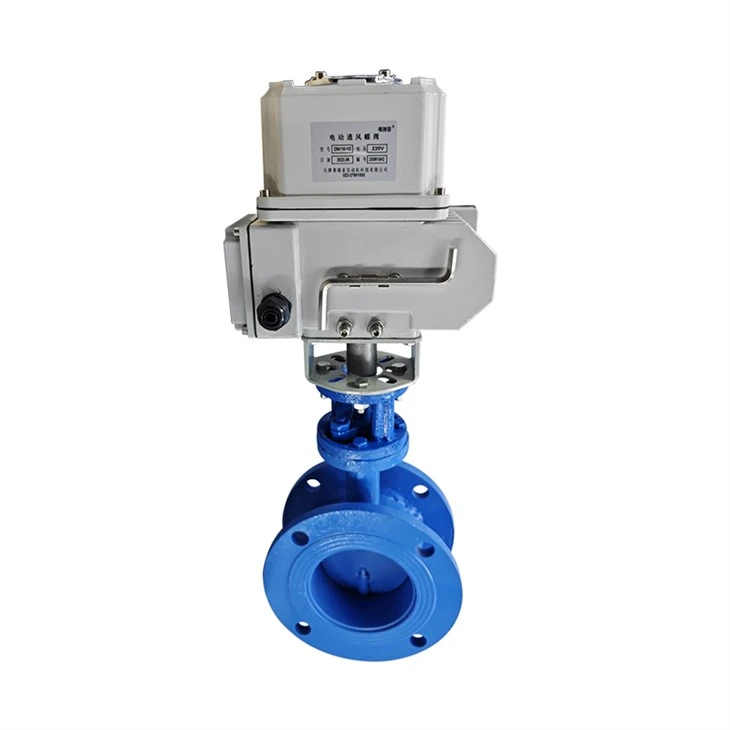

Электрический запасной клапан
Основные преимущества
Высокая температурная толерантность
Клапанская пластина и сиденье клапана изготовлены из 304 нержавеющей стали + всплывающего сплава с твердым сплавом, с температурной стойкостью до 450 градусов втулка вала смазывается, чтобы избежать высокой температуры.
Низкое сопротивление потока и экономия энергии
Обтекаемая конструкция пластины клапана, потеря давления<0.05MPa When fully open, the diameter matches the pipeline to reduce energy consumption.
Интеллектуальный контроль связи
Поддержки 4-20 MA/PROFIBUS SIGNAL, блокируемый с точностью открытия обратной связи вентилятора и пыли ± 1%, поддерживает самодиагностику неисправности.
Долгосрочное обслуживание
Уплотнение вала принимает упаковку v-типа + сильфоны двойного уплотнения, чтобы предотвратить утечку пыли. Полость подшипника изолирована из среды, и обычная смазки не требуется.
Технические параметры
Клапан для бабочки с предметом
Номинальный диаметр dn 200- dn3000 (настраиваемое)
Номинальное давление pn 6- pn16 (Нормальный тип давления необязательно)
Материал корпуса клапана углеродистая сталь (WCB), нержавеющая сталь (304/316)
Запечатывающая форма металлическое уплотнение/мягкое и металлическое композитное уплотнение
Средняя температура меньше или равна 450 градусам (высокая температура может достигать 650C)
Тип фланца подключения (GB, ANSI, DIN STANDARS)
Тип привода.
Уровень защиты IP65 (доказательство пыли и водоспреивания)
Напряжение питания AC380V/220V или DC24V
Приложения
Правила давления газопровода для блассовой печи
Система восстановления конвертера дымохода
Котлевой объемный объемный контроль воздуха
Десюльфуризационная башня и выходы
Подземная гаражная выхлопная система выхлопной системы
Центральный кондиционирование воздуха свежего кондиционирования воздуха
Руководство по установке и эксплуатации
Требования к установке
Он может быть установлен по горизонтали или вертикально, горизонтальное направление рекомендуется для вала клапана
Асбестские прокладки установлены между фланцами, а болты затянуты по диагонали
Пространство технического обслуживания привода должно быть зарезервировано (больше или равно 50 см)
Отладки шагов
Вручную подтвердить, что клапанная пластина не заблокирована
Включить питание и установить переключатель движения (полностью открытое /полностью закрытое положение)
Калибровать соответствующую связь между 4-20 MA сигналом и открытием
Точки отбора
Выберите тип уплотнения в соответствии со средством
Металлическое уплотнение: высокотемпературный пыльный газ (например, котловой дымовой газ)
Мягкое и металлическое композитное уплотнение: низкотемпература чистый воздух (<150C)
Расчет крутящего момента привода
Формула: крутящий момент (n · m)=(Разница давления в трубопроводе × Площадь пластины клапана × рычаг рычага) × Коэффициент безопасности (1.
Часто задаваемые вопросы
Q: Деформация клапана деформируется при высоких температурах?
A: Клапанская пластина принимает усиленную конструкцию ребра, а коэффициент термического расширения соответствует корпусу клапана, и не будет деформироваться в пределах 450 градусов.
В: требуется ли дымовой газ, содержащий серы, специальные материалы?
A: Рекомендуется использовать корпус клапана клапана 316L + на основе никелевой сплавной поверхности, которая устойчива к коррозии серной кислоты/серо водорода.
