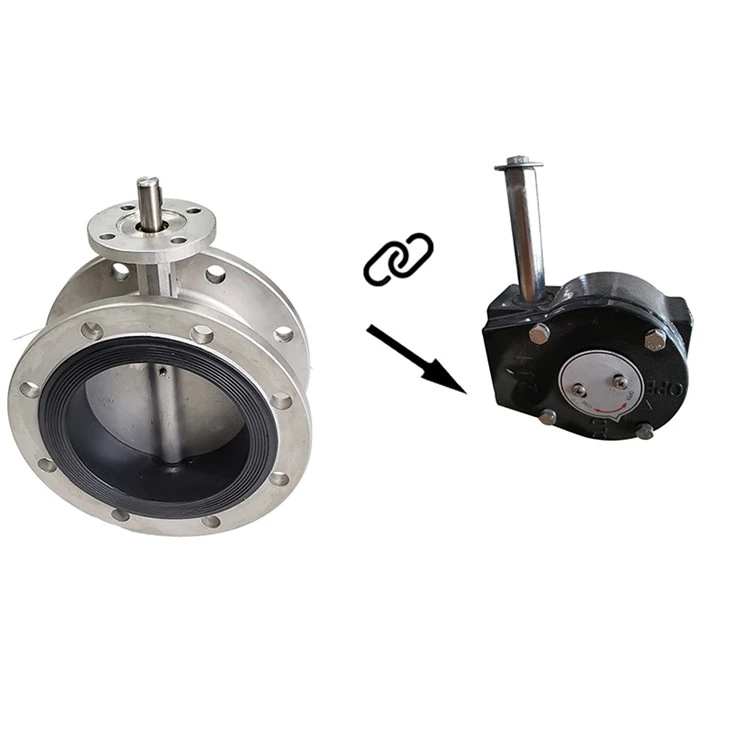

Турбинный дроссельный клапан
Типы фланцев дроссельной заслонки
Фланец дроссельной заслонки называется фланцевой пластиной или фланцевыми деталями. Это изделие, которое соединяет клапаны и трубы в трубопроводах. Специальные фланцы дроссельной заслонки такие же, как и обычные фланцы, но внутренние отверстия другие. Специальный фланец для дроссельной заслонки имеет небольшое внутреннее отверстие и дополнительную прорезь для вставки трубы.
Фланцы дроссельной заслонки могут быть отдельными или комбинированными, например, фланцы на обоих концах клапана для облегчения установки болтов. Межфланцевое соединение одного конца трубы с другим концом, или соединительное соединение, относится к разборному соединению, в котором фланцы, прокладки и болты соединяются друг с другом как набор комбинированных уплотнительных конструкций. Фланцы труб относятся к трубопроводным устройствам. Фланец, используемый для центрального трубопровода, относится к фланцу клапана. Фланец имеет отверстия. Болты плотно соединяют два фланца, а фланцы уплотняются прокладками.
[Материал фланца дроссельной заслонки]
НЕТ. 20,A105,Q235A,12Cr1MoV,16MnR,15CrMo,18-8,321,304,304L,316,316L.
[Форма уплотнительной поверхности]
Плоская поверхность (FF), выступающая поверхность (RF), выпуклая поверхность (M), вогнутая поверхность (F), вогнутая и выпуклая поверхность (MF), поверхность шипа (T), поверхность канавки (G), поверхность гребня и канавки (TG) ), поверхность кольцевого соединения (RJ).
[Согласно стандартам нефтехимической промышленности]
Фланец с резьбой (PT), фланец под приварку встык (WN), плоский фланец под приварку (SO), фланец под приварку в раструбе (SW), свободный фланец (LJ), крышка фланца (не указано).
[Согласно стандартам машиностроения]
Цельный фланец, фланец для стыковой сварки, плоский фланец для сварки встык, свободный фланец для кольцевой пластины для стыковой сварки, свободный фланец для плоской приварной кольцевой пластины, свободный фланец для фланцевой кольцевой пластины, крышка фланца.
Базовые знания фланцевого дроссельного клапана
Фланцевый дроссельный клапан представляет собой концепцию самоуплотняющейся конструкции, в которой соединение между диском клапана и валом клапана имеет запатентованную конструкцию выдвижного штифта. Основными особенностями этого клапана являются надежная герметизация, двунаправленное уплотнение и герметичное соединение без ослабления, что делает клапан долговечным. Его характеристики следующие:
Двустороннее уплотнение Обычно по конструктивным причинам традиционные дроссельные заслонки не могут хорошо уплотняться под рабочим давлением в противоположном направлении (не способствует направлению уплотнения). В настоящее время в соответствующих национальных стандартах отсутствуют обязательные положения о двунаправленном уплотнении. Это потому, что:
1. Принять концепцию самоуплотняющейся конструкции. Уплотнительное кольцо тарелки клапана вмонтировано непосредственно в тарелку клапана с помощью резины зигзагообразной формы, без необходимости использования прижимных колец или болтов. Это позволяет избежать неравномерной нагрузки на уплотнительное кольцо, вызванной традиционным уплотнением прижимной пластины болта, что приводит к выпадению болтов и преждевременному повреждению уплотнительного кольца. Проблема. Под действием рабочего давления в обратном направлении уплотнительное кольцо создает усилие самоуплотнения, которое увеличивает удельное давление уплотнения и плотно прижимает седло клапана. Чем больше рабочее давление в противоположном направлении, тем больше сила самоуплотнения, в результате чего уплотнительное кольцо и седло клапана становятся герметичными и обеспечивают двусторонний эффект уплотнения.
2. Диск клапана имеет хорошую жесткость и не легко деформируется. Диск затвора дроссельной заслонки диаметром DN300 или выше имеет структуру потока ферменной конструкции с двойной плоской пластиной, которая имеет небольшое сопротивление потоку и хорошую жесткость. Его нелегко деформировать под обратным рабочим давлением, поэтому уплотнительное кольцо не будет отклоняться от наилучшей точки уплотнения седла клапана при деформации диска клапана. , обеспечивая таким образом уплотняющий эффект уплотнительного кольца.
3. Резиновое уплотнительное кольцо имеет длительный срок службы. (1) Благодаря концепции самоуплотняющейся конструкции небольшой зазор между резиновым кольцом и седлом клапана из нержавеющей стали обеспечивает только первоначальное уплотнение, поэтому удельное давление, необходимое для уплотнения, увеличивается по мере увеличения давления. давление в системе увеличивается. (2) Кроме того, в зигзагообразной канавке имеется так называемая «дышащая» канавка, благодаря которой эластичность резины уступает место зигзагообразной канавке, так что резина имеет определенное пространство для расширения, когда она находится под давлением, так что упругая усталость не произойдет при длительной работе, поэтому срок службы уплотнительного кольца значительно увеличивается по сравнению с традиционными типами.
Дисплей продукта
