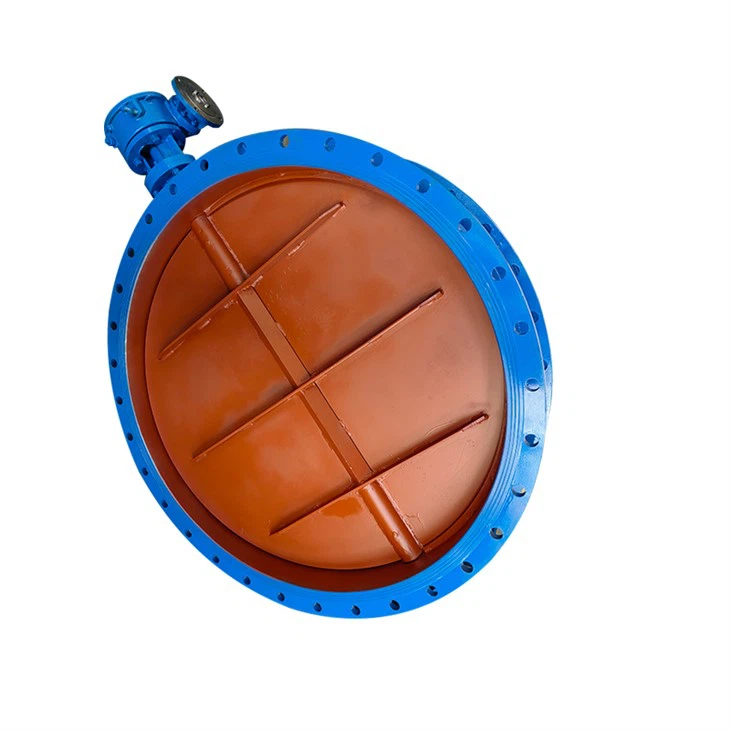

Демпферный клапан
Инструкция по использованию демпферного клапана
Конструктивная конструкция демпферного клапана должна соответствовать условиям работы клапана.
1. В условиях плавки с высокой температурой и большим содержанием пыли конструкция демпферного клапана может иметь плоскую наклонную пластину. Между дроссельной заслонкой и корпусом клапана этой конструкции имеется зазор. Величина зазора зависит от калибра клапана и процесса. Условия использования определяются и обычно контролируются в пределах 0,5% площади канала, что может удовлетворить требования к установке вентиляционных дроссельных заслонок, изменениям температуры в рабочих условиях и требованиям процесса плавки.
2. В условиях кислотопроизводства с высокой температурой и низким содержанием пыли демпферный клапан может быть выполнен в виде вертикальной пластинчатой конструкции. Уплотнительная поверхность этой конструкции легко обрабатывается, а величина зазора уплотняющей поверхности контролируется в пределах 0,2% площади канала. Точность размеров корпуса клапана и пары уплотнений дроссельной заслонки может соответствовать проектным требованиям благодаря механической обработке.
3. Для условий работы с высокой температурой, низким давлением и строгими требованиями к уплотнению демпферный клапан имеет плоскую конструкцию рычажного типа. Конфигурация пары уплотнений и траектория движения дроссельной заслонки могут удовлетворить технологические требования к оборудованию трубопроводных сетей с высокими характеристиками уплотнения.
Основное уплотнение демпферного клапана имеет различную конструкцию в зависимости от условий работы, что благоприятно сказывается на производстве и условиях работы клапана. В конструкции конца вала демпферного клапана используется внешняя опорная конструкция с превосходными теплоизоляционными и уплотняющими эффектами, которая может сначала реализовать функцию уплотнения, а затем поддерживать два конца вала клапана, что упрощает регулировку, не вызывая конца вала. глушение. Когда к передаточному механизму подключен прямой или кривошипный шатунный механизм, установка теплоизоляционной втулки может эффективно дистанцировать воздействие высокотемпературной среды на передаточное устройство и обеспечить нормальную работу клапана. Корпус клапана и дроссельная заслонка демпферного клапана большого диаметра должны быть отлиты или сварены в соответствии с требованиями условий работы. Оба должны быть оснащены ребрами. Должны быть выбраны разумные планы процессов и материалы, чтобы улучшить жесткость продукта и предотвратить деформацию продукта.
Принципиальная схема работы электрической дроссельной заслонки
В зависимости от различных способов подключения электрические дроссельные заслонки обычно можно разделить на наиболее распространенные электрические вафельные дроссельные заслонки и электрические фланцевые дроссельные заслонки. Уплотнительные материалы включают мягкие уплотнения (нормальная температура и давление) и жесткие уплотнения (высокая температура и высокое давление). Рабочий источник питания обычно включает в себя: 22 0 В переменного тока, 380 В переменного тока, 24 В постоянного тока, входной сигнал включает 4–20 мА, 0–10 В и другие сигналы слабого тока. Наконец, по форме управления его разделяют на двухпозиционный и модулирующий. Тип включения-выключения играет роль переключателя; Модулирующий тип используется для точной регулировки расхода. Это также относительно дорогой клапан для регулировки расхода с точностью до тысячной доли градуса.
Структурный принцип дроссельной заслонки
Дроссельный клапан (также известный как откидной клапан) представляет собой регулирующий клапан с круглым диском или диском клапана в качестве закрывающей части. Он в основном состоит из корпуса клапана, стержня клапана, дроссельной заслонки и уплотнительного кольца. Корпус клапана имеет цилиндрическую форму, небольшой осевой длины и встроенную дроссельную заслонку. Дроссельная заслонка дроссельной заслонки устанавливается в направлении диаметра трубы. В цилиндрическом канале корпуса дроссельной заслонки дисковая заслонка вращается вокруг оси с углом поворота от 0 до 90 градусов. Когда он поворачивается на 90 градусов, клапан полностью открыт.
